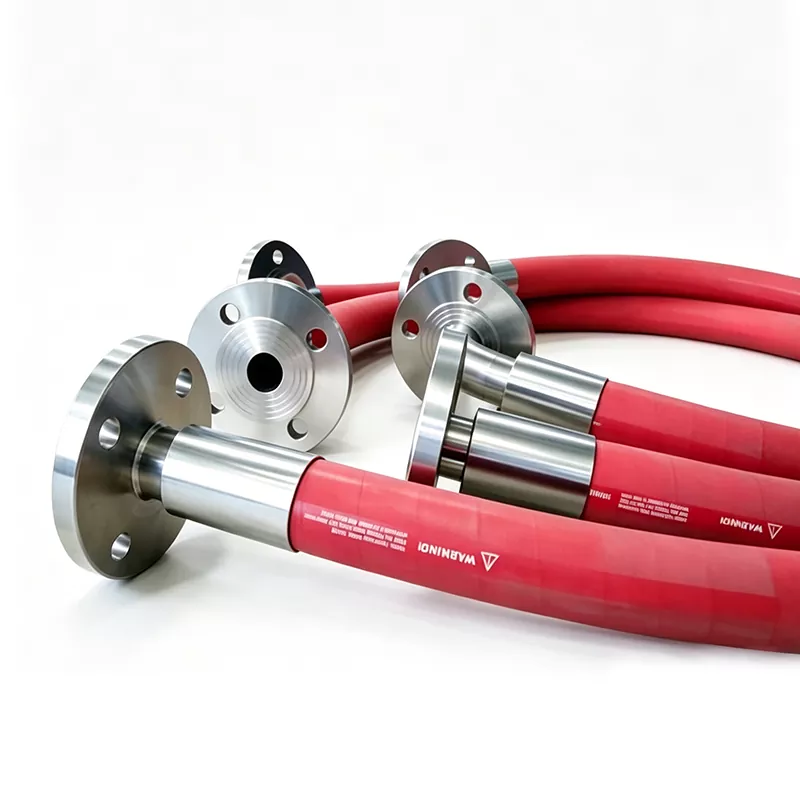

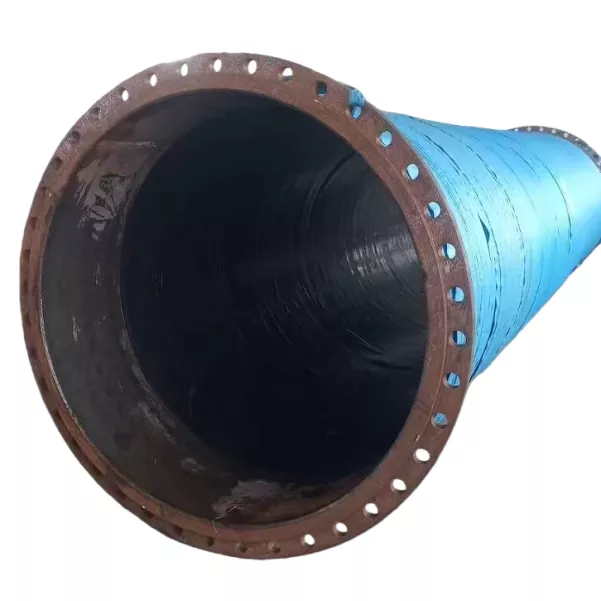

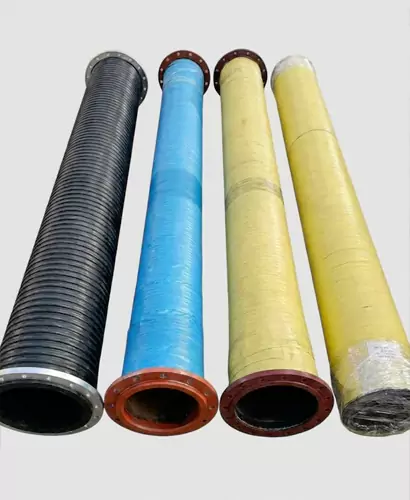

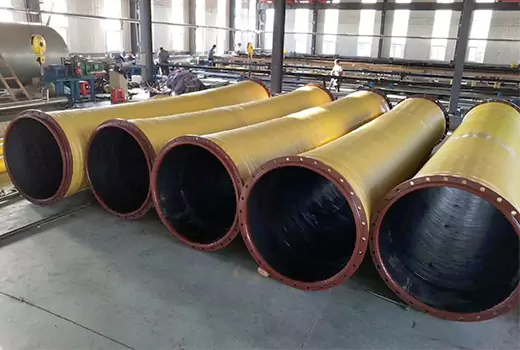

Gumová hadica s veľkým priemeromhrá rozhodujúcu úlohu v odvetviach, kde sa o vysokoobjemovom prenose tekutín nedá vyjednávať. V JIDONGDA sme venovali viac ako dve desaťročia zdokonaľovaniu týchto hadíc pre baníctvo, stavebníctvo, poľnohospodárstvo a námorné sektory. Naše inžinierstvo sa zameriava na odolávanie extrémnym tlakom, abrazívnym materiálom a drsnému počasiu pri zachovaní flexibility a dlhej životnosti.

Pochopenie technických požiadaviek,JIDONGDAriešenia gumových hadíc s veľkým priemerom integrujú prémiové prírodné a syntetické kaučukové zmesi s pokročilými výstužnými vrstvami. Tento dizajn zaisťuje odolnosť proti korózii, starnutiu a náhlym tlakovým špičkám. Kladieme dôraz na hladké vnútorné obloženie, aby sa minimalizovali straty trením, čím sa priamo zvyšuje prevádzková účinnosť pri čerpaní kalu, bagrovaní a vypúšťaní vody.

Základné parametre

Presnosť rozmerov a materiálového zloženia definuje náš produktový rad. Nižšie uvádzame štandardné špecifikácie, ktoré usmerňujú výber inžinierov a manažérov obstarávania. Všimnite si, že každý parameter môže byť prispôsobený špeciálnym požiadavkám projektu.

• Rozsah vnútorného priemeru:Od 4 palcov (102 mm) do 48 palcov (1219 mm), ktoré pokrývajú väčšinu priemyselných potrieb nasávania a vypúšťania.
• Hodnotenie tlaku:Pracovný tlak od 0,3 MPa do 2,5 MPa s bezpečnostnými faktormi tlaku pri roztrhnutí zvyčajne nastavenými na 3:1 alebo 4:1 v závislosti od aplikácie.
• Teplotná odolnosť:Štandardné hadice vydržia teplotu -20 °C až 80 °C, zatiaľ čo verzie odolné voči teplu sa roztiahnu až do 120 °C na prenos pary alebo horúceho oleja.
• Materiál vložky:Možnosti zahŕňajú zmes NR/SBR pre všeobecnú abráziu, NBR pre odolnosť voči olejom a EPDM pre chemickú odolnosť a odolnosť voči poveternostným vplyvom.
• Výstužné vrstvy:Polyesterová tkanina s vysokou pevnosťou v ťahu, špirála z oceľového drôtu alebo viacnásobné textilné vrstvy vložené do gumovej steny pre štrukturálnu integritu.
• Vlastnosti krytu:Syntetická guma odolná voči oderu, ozónu a UV žiareniu na ochranu pred degradáciou životného prostredia.
• Dĺžka dostupnosť:Štandardné dĺžky 20 metrov alebo 61 metrov, s vlastnými rezmi a zostavami zakončenými prírubou.
• Hodnotenie vákua:Plná vákuová schopnosť pre sacie aplikácie, zabezpečená pevným špirálovitým drôtom integrovaným do steny hadice.

Aplikácie v rôznych odvetviach

Všestrannosť produktov JIDONGDA z gumových hadíc s veľkým priemerom vychádza z prispôsobivého inžinierstva. Nižšie sú uvedené primárne sektory, kde sú tieto hadice nevyhnutné.

• Ťažba a spracovanie nerastov:Preprava hlušiny, koncentrovaných kalov a procesnej vody na veľké vzdialenosti. Oderuvzdorná vložka si poradí s ostrými, ťažkými časticami bez rýchleho opotrebovania.
• Bagrovacie operácie:Nasávanie a vypúšťanie piesku, štrku a bahna z riek, prístavov a morského dna. Flexibilita hadice sa prispôsobuje neustálemu pohybu bagrovacích plavidiel a plávajúcich potrubí.
• Poľnohospodárske zavlažovanie a odvodňovanie:Veľkoplošný prenos vody z nádrží na polia, ako aj protipovodňové čerpanie. Ľahká konštrukcia hadice v pomere k jej veľkosti otvoru zjednodušuje nasadenie a vytiahnutie.
• Odvodnenie staveniska:Odstraňovanie podzemnej alebo dažďovej vody z výkopov, základov a tunelov. Plný podtlak zaisťuje konzistentné sanie aj pri vysokých požiadavkách na zdvih.

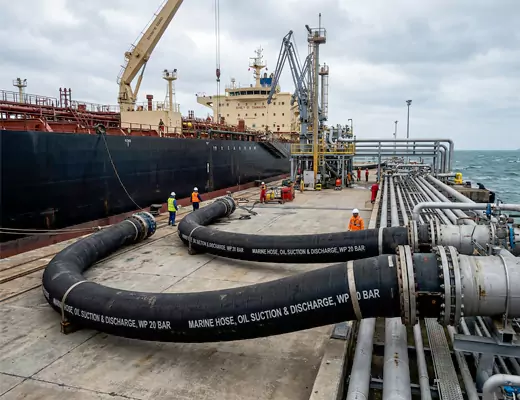

• Námorné a pobrežné:Prenos balastovej vody, útorové čerpanie a reakcia na únik oleja. Špeciálne protipožiarne a olejuvzdorné kryty spĺňajú prísne predpisy námornej bezpečnosti.
• Nakladanie s priemyselným kvapalným odpadom:Manipulácia s korozívnymi odpadovými vodami a chemickými vedľajšími produktmi v čistiarňach. EPDM vložky poskytujú vynikajúcu odolnosť voči širokému rozsahu úrovní pH.
• Generovanie energie:Prívod a odvod chladiacej vody pre tepelné elektrárne. Hadice vydržia konštantný prietok vody a mierne teploty bez tvorby vodného kameňa alebo degradácie.

Výhody výberu JIDONGDA ako dodávateľa hadíc

Výber dodávateľa gumovej hadice s veľkým priemerom zahŕňa hodnotenie nielen samotného produktu. JIDONGDA integruje služby, testovanie a logistiku s cieľom poskytnúť úplnú spoľahlivosť.

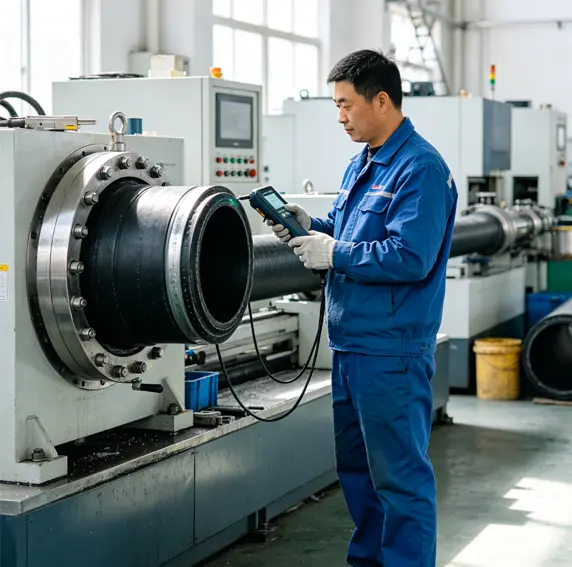

• Priama kontrola kvality vo výrobe:Naše interné laboratórium denne vykonáva testy reometra, analýzu pevnosti v ťahu a skúšky odolnosti proti oderu. Zákazníci dostávajú podrobné testovacie certifikáty s každou zásielkou.
• Vlastná technická podpora:Nasadzujeme inžinierov, aby posúdili podmienky na mieste, odporučili optimálne konfigurácie hadíc a navrhli špeciálne koncové spoje, ktoré znižujú zložitosť inštalácie.
• Globálna logistika:Hadice sú balené v ochranných obaloch a odosielané metódou rozbitia alebo kontajnerov do akéhokoľvek veľkého prístavu na svete. Náš dokumentačný tím zabezpečuje hladké colné odbavenie.
• Konkurenčné celkové náklady na vlastníctvo:Predĺžené servisné intervaly a nízke nároky na údržbu kompenzujú počiatočnú investíciu. Mnoho klientov uvádza tri až päťkrát dlhšiu životnosť v porovnaní s generickými alternatívami.
• Rýchly vývoj prototypu:Pre jedinečné projekty vieme vyrobiť vzorky hadíc do 15 dní, čo umožňuje testovanie v teréne pred začatím výroby v plnom rozsahu.

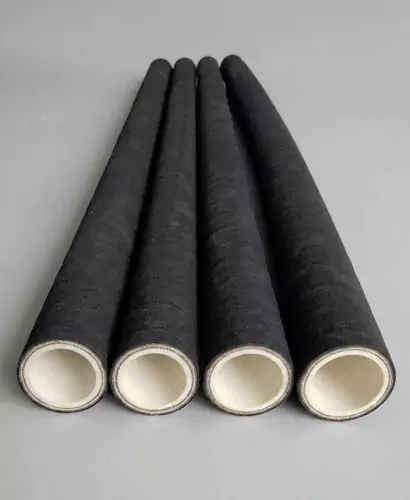

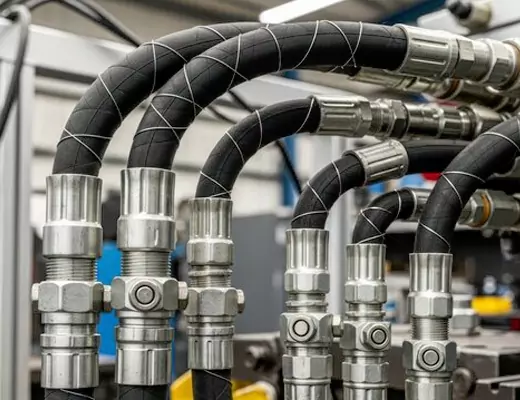

Vysokotlaková gumená hadicaje kritickým komponentom v nespočetných priemyselných, hydraulických a pneumatických systémoch. Jeho schopnosť dopravovať tekutiny, plyny a abrazívne materiály pod extrémnymi tlakmi pri zachovaní flexibility ho robí nepostrádateľným. Pochopenie konštrukčných parametrov, materiálového zloženia a technológií výstuže týchto hadíc je nevyhnutné pre výber správneho produktu a zaistenie prevádzkovej bezpečnosti.

Konštrukcia jadra

Každá vysokotlaková gumová hadica je postavená na trojvrstvovej štruktúre navrhnutej pre odolnosť a spoľahlivosť pri namáhaní. Vnútorná trubica, výstužná vrstva a vonkajší kryt spolupracujú, aby zvládli intenzívne pracovné tlaky, odolávali chemickej degradácii a opotrebeniu vplyvom prostredia.

• Vnútorná trubica:Vyrobené zo syntetických kaučukových zmesí, ako je NBR (nitril), EPDM, SBR alebo neoprén. Výber závisí od prepravovanej tekutiny. NBR vyniká odolnosťou voči olejom a palivám, zatiaľ čo EPDM si poradí s vodou a parou s vysokou teplotou. JIDONGDA používa špeciálne namiešané zlúčeniny na dosiahnutie optimálnej kompatibility s hydraulickými olejmi, kvapalinami na vodnej báze a agresívnymi chemikáliami.
• Výstužná vrstva:Toto je jadro schopnosti znášať tlak. V gume je zabudovaných niekoľko vrstiev opletu z vysokopevnostného oceľového drôtu alebo špirálovo vinutého oceľového drôtu. Niektoré vzory používajú textilný oplet na mierny tlak. Pre extrémne vysoké tlakové požiadavky sú bežné štyri alebo šesť vrstiev špirálovej drôtenej výstuže. Hadice JIDONGDA sa vyznačujú presne kontrolovaným uhlom opletenia a napnutím drôtu, aby sa maximalizovala pevnosť v roztrhnutí pri zachovaní flexibility.
• Vonkajší kryt:Poskytuje odolnosť proti oderu, ozónu, poveternostným vplyvom a olejom. Typicky vyrobené z neoprénu alebo syntetickej gumy s dodatočnou povrchovou úpravou. Kryty JIDONGDA sú navrhnuté s hladkým alebo obaleným povrchom a pre ťažobné aplikácie sú k dispozícii špeciálne kryty schválené MSHA.

Často kladené otázky

Aké bezpečnostné faktory by som mal použiť pri výbere vysokotlakovej gumovej hadice?

Priemyselným štandardom je bezpečnostný faktor 4:1 medzi tlakom pri roztrhnutí a maximálnym pracovným tlakom. Dynamické aplikácie s tlakovými špičkami alebo impulznými cyklami však často vyžadujú vyšší faktor, napríklad 5:1 alebo 6:1.JIDONGDAtechnický tím môže pomôcť vypočítať správnu bezpečnostnú rezervu na základe zvlnenia čerpadla, zrýchlenia a tlakového profilu systému. Nikdy neprekračujte pracovný tlak publikovaný výrobcom a vždy zvážte zníženie teploty.

Ako teplota ovplyvňuje výkon gumovej hadice?

Ako teplota stúpa, kaučukové zmesi mäknú a pevnosť výstuže sa môže znižovať. Napríklad hadica NBR s menovitým tlakom 4 000 psi pri 100 °C môže vydržať iba 3 200 psi pri 120 °C. JIDONGDA poskytuje krivky zníženia výkonu vo svojich technických katalógoch. Pre nepretržité použitie pri vysokých teplotách nad 120 °C zvážte hadice s HNBR alebo EPDM vnútornými rúrkami a správnou izoláciou. Nízke teploty môžu spôsobiť krehkosť gumy; s hadicou s menovitou teplotou -40 °F sa musí stále opatrne manipulovať v blízkosti tohto limitu.

Aké normy spĺňajú gumené hadice JIDONGDA?

Hadice JIDONGDA sú vyrábané tak, aby spĺňali alebo prekračovali sériu SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 a DIN 20022/20023. Mnoho hadíc má tiež schválenie MSHA pre ťažbu. Úplné certifikácie a správy o skúškach šarže sú poskytnuté na požiadanie.

Ako správne zmerať dĺžku zostavy vysokotlakovej gumovej hadice?

Zmerajte od tesniacej plochy k tesniacej ploche pozdĺž stredovej čiary hadice vrátane koncoviek. Umožnite frézovanie ohybov a tepelnú rozťažnosť. JIDONGDA ponúka sprievodcu meraním a dokáže vyrobiť vlastné zostavy na mieste. Použitím správnej dĺžky zabraňuje nadmernému namáhaniu armatúr a predlžuje životnosť.

Čo spôsobuje zlyhanie gumovej hadice a ako tomu môžem zabrániť?

Bežné spôsoby zlyhania zahŕňajú: eróziu vnútornej rúrky v dôsledku vysokej rýchlosti tekutiny (prekračujúcej odporúčaný prietok), únavu výstuže v dôsledku nadmerných tlakových rázov, vonkajšie opotrebenie spôsobené trením o iné hadice alebo časti stroja a chemickú nekompatibilitu spôsobujúcu opuch alebo stvrdnutie. Zabráňte poruchám pomocou aplikačného listu JIDONGDA na prispôsobenie hadice kvapaline a tlaku, inštaláciou ochranných objímok alebo chráničov hadíc v drsných oblastiach a implementáciou pravidelného kontrolného režimu.

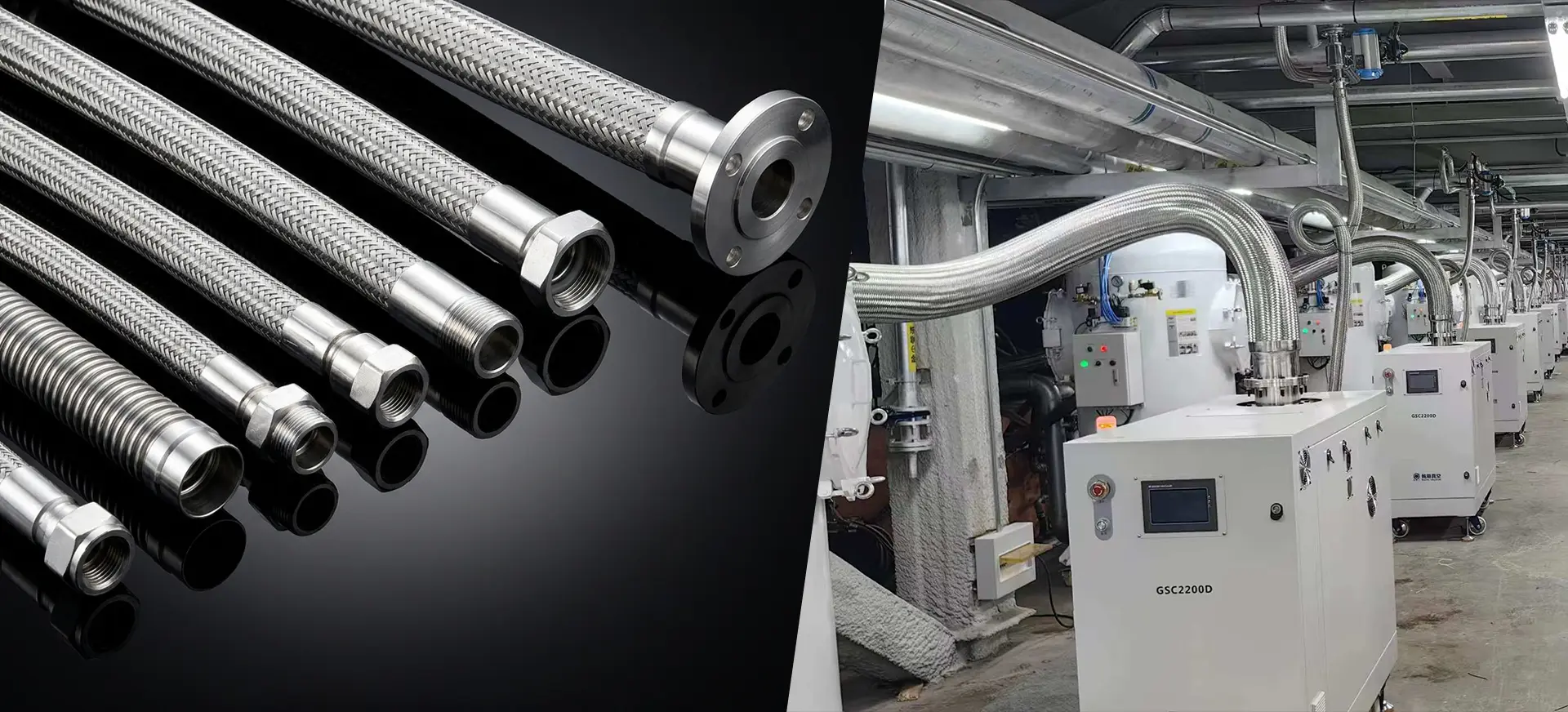

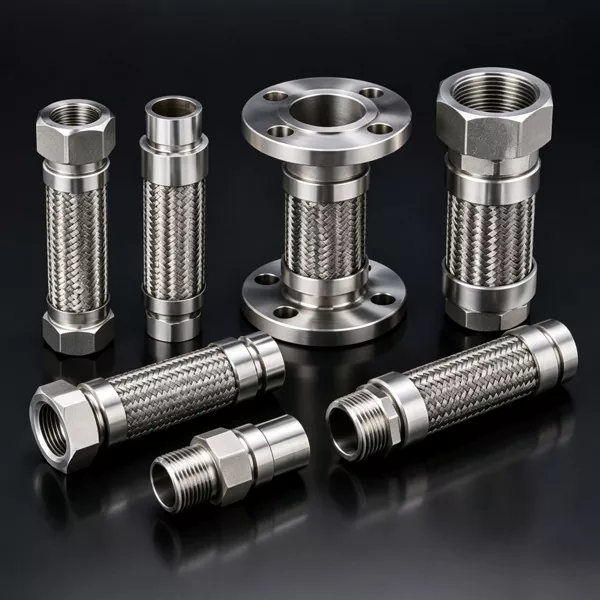

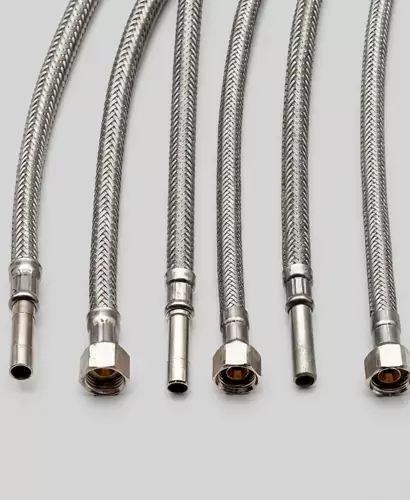

TheKovová hadicaslúži ako základná súčasť v nespočetných priemyselných, komerčných a rezidenčných systémoch na prenos tekutín. Tieto flexibilné vedenia, navrhnuté tak, aby absorbovali vibrácie, kompenzovali tepelnú rozťažnosť a opravovali nesúososť, zaisťujú bezpečnú a spoľahlivú prevádzku v náročných podmienkach.JIDONGDApokročila v dizajne a výrobe zostáv kovových hadíc prostredníctvom prísneho výberu materiálu, precíznych procesov zvlnenia a dôkladnej integrácie koncoviek.

Kľúčové parametre a konfigurácie produktu

• Menovitý priemer (DN): Rozsahy od DN6 (1/4 palca) do DN300 (12 palcov) a viac pre veľké priemyselné potrubia.
• Pracovný tlak (PW): Typicky od plného vákua do 350 barov v závislosti od priemeru, počtu vrstiev opletu a hrúbky zvlnenia.
• Trhací tlak (PB): Navrhnuté s bezpečnostným faktorom 4:1 vzhľadom na pracovný tlak pre štandardné zostavy.
• Rozsah teplôt: Štandardné nerezové zostavy fungujú od -200°C do +600°C; vysokoteplotné zliatiny to rozširujú na 800 °C alebo viac.
• Polomer ohybu: Statické a dynamické minimálne polomery ohybu sú špecifikované pre každý priemer, aby sa zabránilo nadmernému namáhaniu.
• Flexibilita a dĺžka zdvihu: Definované axiálnou kompresiou, predĺžením, kapacitou bočného odsadenia a uhlovým pohybom.
• Koncové armatúry: Prírubové, závitové, privarené, sanitárne, camlockové alebo vlastné vzory.

Často kladené otázky

Aký je rozdiel medzi prstencovou a špirálovou vlnitou kovovou hadicou a ktorú odporúča JIDONGDA?

Prstencová vlnitá hadica pozostáva zo série rovnomerných, paralelných krúžkov, ktoré ponúkajú vynikajúcu flexibilitu, užší polomer ohybu a vyššiu tlakovú kapacitu vďaka efektívnejšiemu vystuženiu opletením. Špirálovitá vlnitá hadica má súvislý špirálový profil, ktorý vo všeobecnosti poskytuje nižšiu flexibilitu a menovité tlaky, ale niekedy nižšie náklady pre nekritické statické aplikácie. JIDONGDA primárne vyrába prstencovú vlnitú hadicu, pretože poskytuje lepší celkový výkon, dlhšiu únavovú životnosť a kompatibilitu s podmienkami plného vákua. Pre aplikácie, ktoré nevyžadujú vysokú flexibilitu, môžu byť na požiadanie dodané špirálové verzie po dôkladnom inžinierskom preskúmaní.

Ako určím správnu dĺžku zostavy kovovej hadice na absorpciu vibrácií?

Pre absorpciu vibrácií musí byť zostava dostatočne dlhá, aby vynútený pohyb nenútil hadicu ohnúť sa pod jej dynamický minimálny polomer ohybu. Živá dĺžka – časť hadice bez obmedzení koncovej armatúry – by mala byť aspoň 10-násobkom menovitého priemeru pre jednoduché bočné vibrácie a dlhšia, keď je amplitúda aj frekvencia vibrácií vysoká. Aplikační inžinieri spoločnosti JIDONGDA môžu vykonať analýzu pohybu pomocou vašich údajov o posunutí, aby odporučili presnú požadovanú voľnú dĺžku, čím zabránia predčasnému únavovému zlyhaniu.

Dá sa kovová hadica použiť pri plnom vákuu bez toho, aby sa zrútila?

Áno, prstencové vlnité hadice JIDONGDA s úplným pokrytím opletením sú určené pre úplné vákuové služby. Profil zvlnenia je špeciálne navrhnutý tak, aby vonkajšie opletenie zabraňovalo skrúteniu alebo vybočeniu, keď vnútorný tlak klesne pod atmosférický tlak. Pre kritické aplikácie s vysokým vákuom pri zvýšenej teplote by sa mal systém skontrolovať, aby sa potvrdilo, že materiál si zachováva dostatočnú pevnosť. V takýchto prípadoch môže byť zabudovaná vložka na zabezpečenie štrukturálnej stability.

Čo spôsobuje opotrebovanie vrkočov a ako sa mu dá predchádzať?

Opotrebenie opletu je predovšetkým výsledkom odierania priľahlých štruktúr, odierania v dôsledku nadmerného pohybu alebo odierania medzi opletením a vlnitým jadrom. Kontakt medzi opletením počas cyklického pohybu môže tiež spôsobiť lokálne opotrebovanie. Preventívne opatrenia zahŕňajú inštaláciu hadice s primeranou vôľou, používanie ochranných vonkajších krytov, ako je napríklad pancier alebo silikónové plášte, a vyhýbanie sa inštalačným plánom, ktoré spôsobujú kontakt vrkoča s opletom alebo opletenie so štruktúrou. JIDONGDA môže vo výrobe namontovať ochranné návleky, ktoré výrazne predlžujú životnosť montáže v abrazívnych prostrediach.

Ako sa testujú zostavy JIDONGDA pred odoslaním?

Každá zostava prechádza hydrostatickou tlakovou skúškou pri 1,5-násobku menovitého pracovného tlaku, s dobou výdrže podľa medzinárodných noriem. Pri plynárenskej prevádzke sa vykonáva pneumatická skúška za kontrolovaných podmienok. Dodatočné nedeštruktívne testovanie, ako je kontrola zvarov pomocou farbiva, pozitívna identifikácia materiálu (PMI) a detekcia netesnosti héliom, sú k dispozícii na požiadanie. Na overenie konštrukčných rezerv sa pravidelne vykonáva nárazové testovanie na vzorových zostavách z každej výrobnej šarže. Certifikáty o zhode a protokoly o skúškach sú štandardnou dokumentáciou.

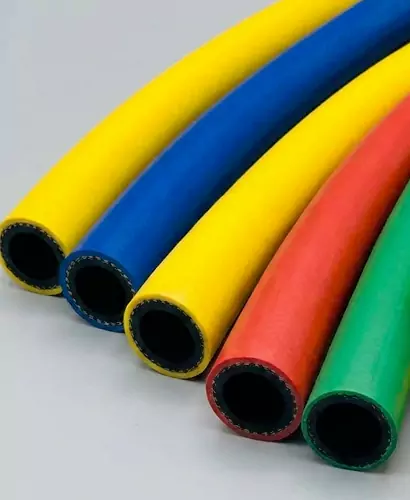

TheNekovová hadicaje základnou súčasťou modernej manipulácie s tekutinami, prepravy chemikálií, pneumatickej dopravy a vákuových systémov. Nekovová hadica skonštruovaná z pokročilých polymérov, elastomérov a vystužených kompozitov prekonáva mnohé obmedzenia pevného kovového potrubia a pružných kovových hadíc, ako je korózia, únavové praskanie a nadmerná hmotnosť. JIDONGDA zdokonalila dizajn a výrobu nekovových hadíc v priebehu dvoch desaťročí a dodáva produkty, ktoré kombinujú vysokú flexibilitu, výnimočnú chemickú odolnosť a dlhú životnosť.

Hlavné výhody

• Vynikajúca odolnosť proti korózii:Termoplastické a elastomérové ​​vložky sú prirodzene odolné voči kyselinám, zásadám, rozpúšťadlám a soľným roztokom, ktoré rýchlo degradujú nehrdzavejúcu oceľ a galvanizovanú oceľ.
• Ľahká konštrukcia:Zostavy nekovových hadíc často vážia o 60 – 70 % menej ako ekvivalentné kovové hadice, čím sa znižuje konštrukčné zaťaženie a umožňuje sa rýchlejšia ručná manipulácia na mieste.
• Tlmenie únavy a vibrácií:Polymérne štruktúry absorbujú pulzácie, vodné rázy a mechanické vibrácie, čím zabraňujú predčasnému zlyhaniu v miestach pripojenia.
• Elektrická izolácia:Mnohé nekovové materiály poskytujú vysokú dielektrickú pevnosť, vďaka čomu sú ideálne pre aplikácie v blízkosti transformátorov, železničných trakčných zariadení a výbušných atmosfér.
• Užší polomer ohybu:Konštrukcia kompozitných nekovových hadíc umožňuje ohýbanie bez zauzlenia, čo zjednodušuje inštaláciu v stiesnených priestoroch.
• Možnosti hygienického a hladkého vývrtu:Hadice z PTFE, silikónu a potravinárskeho PVC ponúkajú extrémne hladké vnútorné povrchy, ktoré zabraňujú rastu baktérií, spĺňajú požiadavky FDA a EU 1935/2004 a uľahčujú čistenie CIP/SIP.

Aplikácia

• Dávkovanie a prenos chemikálií:Hadice PTFE a NBR bezpečne prepravujú koncentrované kyseliny (HCl, H2SO4), lúh sodný, rozpúšťadlá a farmaceutické medziprodukty bez vylúhovania alebo degradácie. Integrované uzemňovacie vodiče v antistatickom prevedení zabraňujú hromadeniu náboja vo výbušnom prostredí (ATEX zóna 1/2).
• Jedlo a nápoje:Silikónové a polyuretánové nekovové hadice spĺňajú predpisy FDA a EÚ pre styk s potravinami. Spracujú mliečne výrobky, pivo, víno, jedlé oleje a vysokočistú vodu bez prenosu škvŕn. Dizajn s hladkým vývrtom umožňuje hygienické spojenie a minimalizuje zadržiavanie produktu.
• Vysokoteplotná para a horúci olej:Špeciálne zložené EPDM a silikónové hadice odolávajú nasýtenej pare až do 165°C a prenosu horúceho oleja, čím sa znižujú požiadavky na izoláciu v porovnaní s kovovým potrubím.
• Poľnohospodárstvo a zavlažovanie:PVC a kompozitné nekovové hadice sú UV stabilizované a odolné voči riasam, dodávajú vodu a tekuté hnojivá cez veľké čapy a odkvapkávacie systémy. Ich ľahká povaha umožňuje rýchle sezónne nasadenie a vyhľadávanie.
• Pneumatická a vákuová doprava:Vystužené polyuretánové a UHMWPE hadice zvládajú abrazívne granule, plastové pelety, piliny a prášky. Antistatické verzie bezpečne rozptyľujú statický náboj počas vysokorýchlostného toku materiálu.
• Námorné a pobrežné:Nekovové hadicové zostavy s EPDM alebo neoprénovými krytmi odolávajú slanej vode, UV žiareniu a postriekaniu olejom, slúžia ako rozvody pitnej vody, vypúšťanie sivej vody a prípojky chladiacej kvapaliny v strojovni na lodiach a plošinách.
• Laboratórium a Biofarma:Hadice z ultračistého PTFE a platinou vytvrdeného silikónu sú nevyhnutné pre slučky WFI, chromatografiu, prenos médií a zostavy na jedno použitie v biospracovaní, kde sa musia minimalizovať vylúhovateľné a extrahovateľné látky.

Kontrola kvality a zákazková výroba JIDONGDA

Každá nekovová hadica opúšťajúcaTováreň JIDONGDAje výsledkom prísnych procesných kontrol, od reologickej analýzy vstupných surovín až po testovanie roztrhnutím pri finálnej montáži. Naša testovacia stolica zahŕňa testovanie hydrostatickým tlakom až do 400 barov, testovanie vákuového kolapsu, kontrolu elektrickej kontinuity (pre antistatické triedy) a UV/ozónové urýchľovacie komory na starnutie. JIDONGDA je držiteľom certifikátov ISO 9001:2015 a ISO 14001 a naše prostredie čistých priestorov (trieda 100 000) sa venuje výrobe silikónových a PTFE hadíc pre biofarmaceutických klientov. Ponúkame rýchle prototypovanie pre vlastné rozmery hadíc, špeciálne farebné kryty, hybridné materiály a viaclaminátové konštrukcie, ktoré nemôže pokryť žiadny štandardný katalóg. Krátke dodacie lehoty a technická podpora od našich aplikačných inžinierov robia z JIDONGDA dôveryhodného partnera pre globálnych distribútorov a výrobcov originálneho vybavenia.

V prípade projektov, ktoré vyžadujú rozsiahlu dokumentáciu, podporu 3D vedenia hadíc alebo testovanie vzoriek proti agresívnym médiám, vás spoločnosť JIDONGDA pozýva, aby ste kontaktovali náš technický tím s vašou technickou špecifikáciou. Naši odborníci na materiály odporučia optimálnu konfiguráciu nekovových hadíc a poskytnú kompletný testovací protokol a analýzu životného cyklu, čo vám pomôže dosiahnuť prevádzkovú spoľahlivosť bez prehnanej špecifikácie drahých exotických zliatin.
