Ako môže gumová hadica s veľkým priemerom pre veľké zaťaženie s prírubou zlepšiť spoľahlivosť v náročných priemyselných aplikáciách

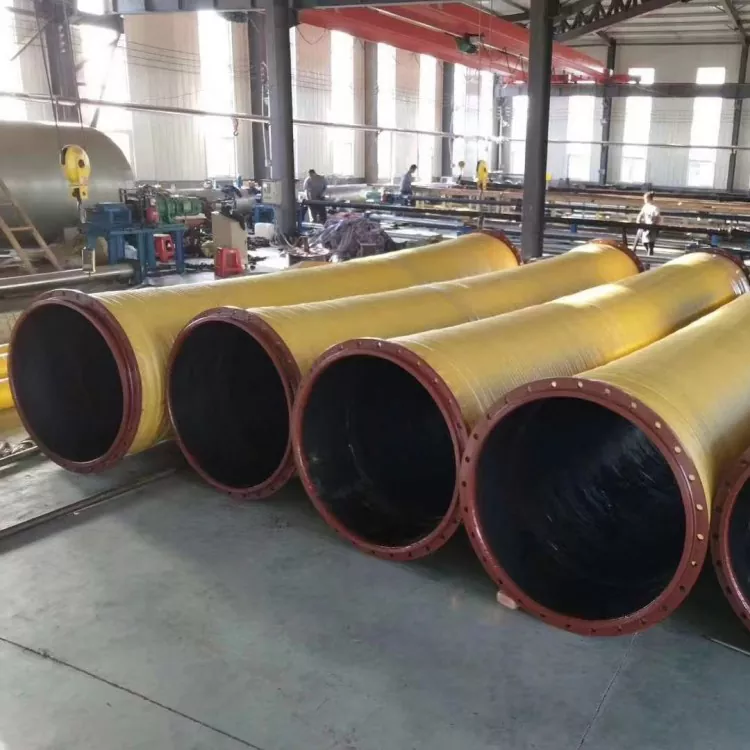

JIDONGDAposkytujeGumová hadica s veľkým priemerom pre vysoké zaťaženiepre náročné priemyselné dopravné aplikácie, vrátane ťažby, manipulácie s pieskom a štrkom, prepravy hlušiny a systémov ťažkých zariadení. So zosilnenou konštrukciou, možnosťami gumy odolnej proti opotrebovaniu a konfigurovateľnými prírubovými spojmi pomáha inžinierom vytvárať systémy na prepravu tekutín a kalov, ktoré sú vhodné pre náročné prevádzkové podmienky.

Hadica s veľkým priemerom musí robiť viac než len presúvať materiál z jedného bodu do druhého. V náročných prevádzkach môžu abrazívne častice, kolísavý tlak, vibrácie a mechanické zaťaženie urýchliť opotrebovanie a zvýšiť nároky na údržbu. Výber správnehoGumová hadica s veľkým priemerom pre vysoké zaťaženievyžaduje spoločné vyhodnotenie dopravovaného média, vnútorného priemeru, výstuže, pracovného tlaku, požiadaviek na vákuum, teploty a rozmerov prírub. Táto príručka vysvetľuje, ako tieto hadice fungujú, kde sa používajú, ako vybrať vhodné špecifikácie a aké postupy údržby pomáhajú zabezpečiť spoľahlivú prevádzku. Načrtáva tiež technické podrobnosti, ktoré by si mali kupujúci potvrdiť u výrobcu pred zadaním objednávky.

Obsah

1. Prečo potrebujú priemyselné systémy pre veľké zaťaženie špeciálne gumené hadice?
2. Ako je vyrobená vysokovýkonná gumová hadica s prírubou?
3. Aké sú hlavné výhody prírubovej hadice s veľkým priemerom?
4. Ktoré priemyselné odvetvia používajú vysokovýkonné gumové hadice s prírubou?
5. Ako si vyberiete správnu špecifikáciu hadice?
6. Ako sa porovnávajú kľúčové faktory výberu?
7. Ako môže inštalácia a údržba zlepšiť životnosť?
8. Často kladené otázky
9. Ako môžete nájsť vhodné riešenie hadice?

Prečo potrebujú priemyselné systémy pre veľké zaťaženie špeciálne gumené hadice?

Priemyselné dopravné systémy často fungujú v podmienkach, ktoré rýchlo odhaľujú obmedzenia bežných hadíc. Keď potrubie prepravuje minerálny kal, piesok, štrk alebo hlušinu, pevné častice opakovane prichádzajú do styku s vnútornou stenou. V priebehu času môže toto odieranie znížiť hrúbku steny, oslabiť štruktúru hadice a zvýšiť riziko úniku.

Medzi ďalšie výzvy patrí kolísanie tlaku, vibrácie zariadenia, obmedzený priestor na inštaláciu a pohyb medzi pripojenými komponentmi. Pri sacích aplikáciách predstavuje podtlak ďalší dôležitý faktor: hadica musí mať vhodnú štruktúru, aby odolala zrúteniu pri špecifikovaných podmienkach vákua.

A Gumová hadica s veľkým priemerom pre vysoké zaťaženierieši tieto výzvy prostredníctvom výberu materiálu, výstuže a koncových spojov špecifických pre aplikáciu. Jeho veľký otvor umožňuje prenos veľkého objemu materiálu, zatiaľ čo usporiadanie príruby poskytuje definované rozhranie s kompatibilným potrubím a zariadením.

Označenie pre veľké zaťaženie však automaticky neznamená, že každá hadica odolá každému tlaku, teplote alebo abrazívnemu médiu. Správny výber techniky je nevyhnutný pre bezpečný a spoľahlivý výkon.

Ako je vyrobená vysokovýkonná gumová hadica s prírubou?

Výkon hadice závisí od interakcie niekoľkých konštrukčných komponentov. Každá vrstva plní inú funkciu a konečná konfigurácia by mala odrážať skutočné operačné prostredie.

1. Vnútorná gumená vrstva

Vnútorná trubica sa priamo dotýka prepravovaného média. Pre abrazívne materiály, ako je piesok, minerálna kaša a hlušina, by sa mala gumová zmes vybrať podľa veľkosti častíc, koncentrácie, prietokových charakteristík a očakávanej intenzity opotrebovania.

Dôležitá je aj materiálová kompatibilita. Zmes vhodná pre vodu nemusí byť vhodná pre olej, agresívne chemikálie alebo použitie pri vysokých teplotách. Kupujúci by si mali radšej overiť odporúčaný materiál výstelky u výrobcu, než predpokladať, že jedno zloženie gumy vyhovuje každej aplikácii.

2. Vrstva výstuže

Výstuž poskytuje konštrukčnú pevnosť potrebnú na to, aby odolala špecifikovaným prevádzkovým podmienkam. V závislosti od aplikácie môže konštrukcia obsahovať viacero vrstiev kordovej tkaniny alebo iných výstužných materiálov.

V prípade podtlaku alebo podtlaku môže byť potrebný špirálový oceľový drôt alebo iná vhodná nosná konštrukcia. Konštrukcia výstuže by mala byť prispôsobená pracovnému tlaku, podtlaku, dĺžke hadice, podmienkam ohybu a mechanickému zaťaženiu.

3. Vonkajší gumený kryt

Vonkajší kryt pomáha chrániť výstuž pred vplyvom prostredia, povrchovým odieraním a mechanickým poškodením. Jeho zloženie by malo odrážať podmienky inštalácie, vrátane kontaktu s okolitým zariadením, vystavenia poveternostným vplyvom a potenciálneho kontaktu s olejmi alebo inými látkami.

4. Prírubové spoje

Príruby vytvárajú mechanické spojenie medzi hadicou a priľahlým potrubím alebo zariadením. Ich rozmery, materiály, usporiadanie otvorov pre skrutky a tesniace plochy sa musia zhodovať s príslušným rozhraním.

V závislosti od požiadaviek projektu môžu byť konfigurácie prírub špecifikované podľa GB, DIN, ANSI, JIS, ASME alebo zákazníckych výkresov, ktoré podliehajú technickému potvrdeniu. Správne zarovnanie a kompatibilné tesniace komponenty sú nevyhnutné na zníženie netesností a zabránenie zbytočnému namáhaniu spojenia.

Aké sú hlavné výhody prírubovej hadice s veľkým priemerom?

Pri správnej špecifikácii môže gumová hadica pre veľké zaťaženie ponúknuť niekoľko praktických výhod pre priemyselné dopravné systémy.

• Veľkoobjemová preprava:Veľký vnútorný priemer podporuje pohyb podstatných množstiev kvapaliny alebo vhodných zmesí tuhá látka-kvapalina.
• Odolnosť voči oderu špecifická pre aplikáciu:Vhodne zvolená vnútorná gumová zmes pomáha zvládať opotrebovanie spôsobené abrazívnymi časticami.
• Zosilnená konštrukcia:Vhodná konštrukcia výstuže podporuje požadovaný tlak a mechanické prevádzkové podmienky.
• Flexibilné pripojenie potrubia:Gumená konštrukcia dokáže prispôsobiť určité pohyby inštalácie a vibrácie, keď je hadica správne navrhnutá a nainštalovaná.
• Konfigurovateľné rozhrania prírub:Rozmery pripojenia a usporiadanie prírub je možné špecifikovať tak, aby zodpovedali kompatibilnému zariadeniu.
• Prispôsobenie na základe projektu:Priemer, dĺžka, tlakové požiadavky, materiály a detaily pripojenia môžu byť prehodnotené podľa individuálnych potrieb projektu.

Tieto výhody závisia od správnej konštrukcie, kvality výroby a inštalácie. Hadica, ktorá má nesprávnu veľkosť alebo sa prevádzkuje mimo svojich menovitých podmienok, môže predčasne zlyhať, aj keď je jej všeobecná konštrukcia určená na použitie v náročných podmienkach.

Ktoré priemyselné odvetvia používajú vysokovýkonné gumové hadice s prírubou?

Kombinácia veľkého vývrtu, zosilnenej konštrukcie a konfigurovateľných spojov robí túto kategóriu hadíc užitočnou v niekoľkých priemyselných odvetviach.

Ťažba a spracovanie nerastov

Ťažobné prevádzky môžu používať hadice s veľkým priemerom na prepravu minerálneho kalu, rudného kalu a iných abrazívnych zmesí. Výber obloženia vyžaduje pozornosť charakteristikám častíc, koncentrácii, prietoku a závažnosti opotrebovania.

Manipulácia s pieskom, štrkom a hlušinou

Pri operáciách s pieskom a štrkom sa často pohybujú zmesi obsahujúce tvrdé častice, ktoré môžu spôsobiť značné vnútorné odieranie. Správne zvolená hadica môže poskytnúť flexibilné spojenie medzi kompatibilným dopravným zariadením a časťami potrubia.

Projekty prístavov a bagrovania

Výstavba prístavov a bagrovacie operácie môžu vyžadovať veľkoobjemovú prepravu vody, sedimentu a vhodných kalových zmesí. V závislosti od inštalácie musí byť hadica vyhodnotená z hľadiska podmienok nasávania, pohybu, kolísania tlaku a vplyvu prostredia.

Oceľová a ťažká výroba

Oceliarne a iné ťažké priemyselné zariadenia môžu používať gumené hadice vo vybraných priemyselných systémoch na manipuláciu s vodou, kalom a materiálom. Pri každom servise sa musí skontrolovať kompatibilita média, teplotné limity a prevádzkový tlak.

Veľké čerpadlá a technické vybavenie

Veľké čerpacie jednotky a inžinierske systémy môžu ťažiť z flexibilných hadicových spojení, kde je potrebné zvážiť pohyb zariadenia alebo vibrácie. Hadica by mala byť inštalovaná v rámci povoleného polomeru ohybu a nemala by sa používať na kompenzáciu nesprávne zarovnaného alebo nepodporovaného potrubia.

Ako si vyberiete správnu špecifikáciu hadice?

Výber hadice len podľa priemeru alebo kúpnej ceny môže viesť k problémom s kompatibilitou a zbytočným nákladom na výmenu. Systematické hodnotenie pomáha kupujúcim identifikovať vhodnú konfiguráciu pred začatím výroby.

Krok 1: Identifikujte dopravované médium

Podrobne opíšte materiál. V prípade suspenzie uveďte pevné zloženie, veľkosť častíc, koncentráciu a akékoľvek neobvyklé prietokové charakteristiky. V prípade kvapalín identifikujte chemické zloženie a teplotu. Tieto detaily pomáhajú určiť, či je navrhovaná vnútorná guma vhodná.

Krok 2: Potvrďte prevádzkový tlak a vákuum

Špecifikujte normálny a maximálny pracovný tlak, kolísanie tlaku a či systém funguje pri nasávaní. Pre vákuovú prevádzku zabezpečte požadovaný podtlak a prevádzkové podmienky. Odolnosť voči pracovnému tlaku a vákuu sú samostatné konštrukčné úvahy a mali by byť overené nezávisle.

Krok 3: Určite priemer a dĺžku

Potvrďte požadovaný vnútorný priemer, celkovú dĺžku, usporiadanie pripojenia a inštalačný priestor. Návrh by mal zohľadňovať požiadavky na prietok, rozhrania zariadení a povolené podmienky ohybu.

Krok 4: Prispôsobte štandard príruby

Poskytnite požadovanú normu príruby alebo úplný technický výkres. Skontrolujte vonkajší priemer, hrúbku príruby, počet otvorov pre skrutky, priemer otvoru pre skrutku, rozmery kruhu skrutky a tesniacu plochu. Samotný nominálny priemer nestačí na zaručenie kompatibility.

Krok 5: Definujte požiadavky na kontrolu

Pred objednaním sa dohodnite na rozsahu kontroly a príslušných akceptačných kritériách. V závislosti od projektu to môže zahŕňať kontrolu rozmerov, kontrolu prírub, vzhľad, tvrdosť, vlastnosti gumy, tlakové skúšky alebo vákuové skúšky.

Testovacie metódy, požiadavky na vzorky a akceptačné limity by mali byť potvrdené písomne. Nepredpokladajte, že každá kontrola je štandardne zahrnutá v každej objednávke.

Ako sa porovnávajú kľúčové faktory výberu?

Nasledujúca tabuľka sumarizuje hlavné technické úvahy pre rôzne dopravné prostredia. Toto sú skôr pokyny pre výber ako zaručené hodnotenia produktov.

Ak chcete získať prispôsobené odporúčanie, poskytnite tieto podrobnosti výrobcovi spolu s výkresmi, fotografiami inštalácie alebo existujúcimi špecifikáciami hadíc, ak sú k dispozícii.

Ako môže inštalácia a údržba zlepšiť životnosť?

Aj dobre navrhnutá hadica vyžaduje správnu inštaláciu a rutinnú kontrolu. Údržba je obzvlášť dôležitá v aplikáciách zahŕňajúcich abrazívne médiá, tlakové cykly a vibrácie ťažkých zariadení.

Najlepšie postupy inštalácie

• Skontrolujte, či sa rozmery príruby a tesniace plochy zhodujú s pripojeným zariadením.
• Pred utiahnutím skrutiek príruby zarovnajte priľahlé potrubie.
• Použite kompatibilné tesnenia a postupujte podľa špecifikovaného postupu uťahovania skrutiek.
• Zabráňte skrúteniu hadice počas inštalácie alebo jej nasileniu do ohybu tesnejšieho, než je minimálny polomer povolený výrobcom.
• Zabezpečte vhodnú podporu pre ťažké zostavy hadíc a pripojené potrubie.
• Udržujte hadicu mimo ostrých hrán, nadmerného vonkajšieho zaťaženia a škodlivých zdrojov tepla.
• Pred uvedením do prevádzky sa uistite, že kompletná zostava je vhodná pre aktuálny tlak, teplotu a dopravované médium.

Kontrolný zoznam rutinnej kontroly

• Skontrolujte vnútorné obloženie tam, kde to prístup alebo metódy kontroly umožňujú.
• Skontrolujte vonkajší kryt, či nemá praskliny, zárezy, odkrytú výstuž a abnormálne opotrebovanie.
• Hľadajte vydutie, deformáciu, zalomenie alebo známky poškodenia konštrukcie.
• Skontrolujte prírubové spoje na netesnosti, uvoľnené upevňovacie prvky a poškodené tesniace plochy.
• Zaznamenajte prevádzkový tlak, teplotu a akékoľvek zmeny v dopravovanom materiáli.
• Poškodené zostavy vymeňte podľa platných bezpečnostných postupov a pokynov výrobcu.

Frekvencia kontrol by mala odrážať prevádzkovú náročnosť, servisnú históriu a následky zlyhania. Ak sa zmení médium, tlak, vákuum alebo usporiadanie inštalácie, prehodnoťte špecifikáciu hadice, a nie predpokladať, že existujúca zostava zostáva vhodná.

Často kladené otázky

1. Na čo sa používa prírubová gumová hadica s veľkým priemerom?

Je určený pre náročné dopravné aplikácie, ktoré môžu zahŕňať veľké objemy prietoku, abrazívne médiá alebo pripojenia ťažkých zariadení. Typické aplikácie zahŕňajú ťažobný kal, manipuláciu s pieskom a štrkom, prepravu hlušiny, vybrané prístavné operácie a priemyselné dopravné systémy.

2. Môže sa táto hadica použiť na prepravu hlušiny?

Áno, na prepravu hlušiny možno zvážiť vhodnú konfiguráciu. Výrobca by mal vyhodnotiť veľkosť častíc, koncentráciu pevných látok, prietok, tlak, teplotu a očakávané opotrebenie pred potvrdením vhodnej konštrukcie hadice a obloženia.

3. Znamená robustná konštrukcia vždy vyšší tlak?

Nie. Heavy-duty sa vo všeobecnosti vzťahuje na konfiguráciu navrhnutú pre náročné prevádzkové podmienky, ale nezabezpečuje automaticky vyšší menovitý pracovný tlak. Menovitý tlak závisí od kompletnej konštrukcie hadice a jej špecifikovaných prevádzkových podmienok.

4. Je možné prispôsobiť rozmery príruby?

Konfigurácie prírub je možné skontrolovať podľa uznávaných noriem alebo zákazníckych výkresov s výhradou technického potvrdenia. Kupujúci by mali poskytnúť kompletné rozmery pripojenia vrátane vzoru skrutiek, hrúbky príruby a požiadaviek na tesniacu plochu.

5. Môže byť hadica použitá v sacích aplikáciách?

Prípadne za predpokladu, že zvolená konštrukcia je špecificky vhodná pre požadovaný podtlak. Potrebný stupeň vákua a akékoľvek podporné vystuženie by sa mali pred použitím potvrdiť. Hadica s predpísaným výtlakom by sa nemala automaticky považovať za vhodnú na odsávanie.

6. Aké informácie by mali kupujúci poskytnúť pri žiadosti o cenovú ponuku?

Uveďte požadovaný vnútorný priemer, dĺžku hadice, dopravované médium, pracovný tlak, požiadavky na vákuum, ak je to vhodné, teplotný rozsah, normu príruby, podmienky inštalácie, množstvo objednávky a požiadavky na kontrolu. Nákresy a fotografie môžu pomôcť objasniť nezvyčajné potreby pripojenia alebo inštalácie.

Ako môžete nájsť vhodné riešenie hadice?

Výber dopravaGumová hadica s veľkým priemerom pre vysoké zaťaženiezahŕňa vyváženie prietokovej kapacity, odolnosti proti oderu, vystuženia, požiadaviek na tlak a vákuum, kompatibility prírub a hľadísk údržby. Starostlivo špecifikovaná hadica môže pomôcť znížiť opotrebovanie, ktorému sa možno vyhnúť, zjednodušiť pripojenie zariadenia a podporiť spoľahlivejšie operácie priemyselnej dopravy.

JIDONGDA ponúka konfiguráciu a prispôsobenie hadíc orientovanú na aplikáciu na základe požiadaviek projektu. Či už váš systém spracováva minerálny kal, piesok, štrk, hlušinu alebo iné kompatibilné médiá, podeľte sa o svoje technické špecifikácie a prevádzkové podmienky s technickým tímom.Kontaktujte násdnes, aby sme prediskutovali vašu aplikáciu, vyžiadali si cenovú ponuku na mieru a určili vhodnú konfiguráciu hadice pre vaše zariadenie a potreby projektu.
