Čínsky dodávateľ rýchlospojok

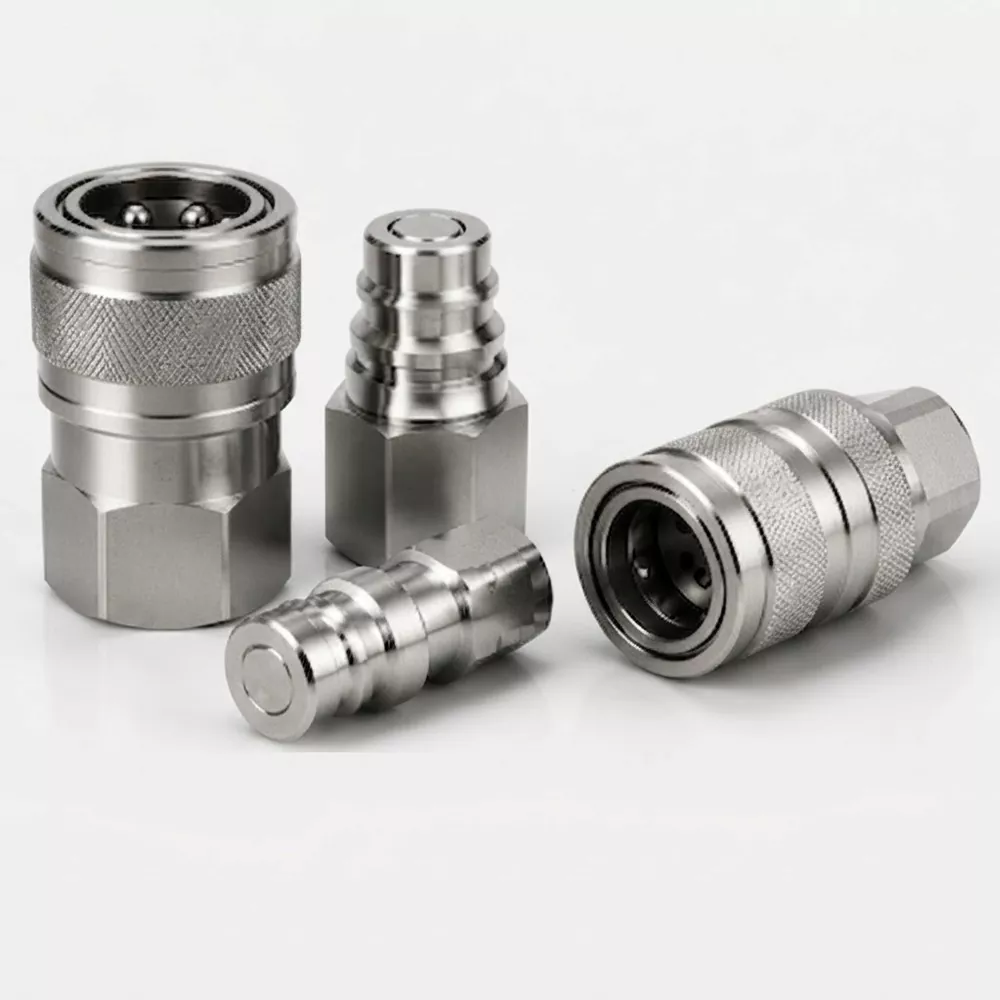

Vo fluidných energetických systémoch aRýchla spojkaje mechanické zariadenie, ktoré umožňuje rýchle a bezpečné pripojenie a odpojenie potrubí tekutiny bez potreby náradia alebo zložitých postupov. Tieto komponenty sú rozhodujúce v hydraulických, pneumatických a chladiacich aplikáciách, kde sú najvyššími prioritami účinnosť, bezpečnosť a minimálne straty tekutín. V JIDONGDA sme strávili desaťročia zdokonaľovaním dizajnu a výroby rýchlospojok, aby vyhovovali náročným požiadavkám globálnych priemyselných odvetví. Naše portfólio zahŕňa širokú škálu konfigurácií, materiálov a tlakových tried, čo umožňuje bezproblémovú integráciu do poľnohospodárskych strojov, stavebných zariadení, priemyselných automatizačných liniek a automobilových servisných nástrojov.

Bežné aplikácie a priemyselné využitie

• Poľnohospodárstvo:Rýchlospojky na hydraulických diaľkových ovládačoch traktora umožňujú rýchlu výmenu náradia. Spojky JIDONGDA ISO 5675 typu Pioneer sa široko používajú na nakladačoch a lisoch, ktoré sú vybavené protiprachovými uzávermi a uzávermi s vysokým prietokom na zníženie hromadenia tepla.
• Stavba a zemné práce:Rýpadlá, šmykom riadené a kolesové nakladače sa spoliehajú na ploché rýchlospojky na napájanie príslušenstva, ako sú kladivá a drapáky. Séria JIDONGDA JD-FF odoláva vysokým impulzným tlakom a odoláva brinelovaniu na uzamykacích guličkách.
• Priemyselné stroje:Lisy, vstrekovacie stroje a hydraulické pohonné jednotky používajú rýchlospojky na pripojenie meradiel, otvory pre valce a modulárne nástroje. Kompaktná séria JD-A-CS je uprednostňovaná pre dizajn objímky push-to-connect.
• Autoservis:Vzduchové náradie v dielňach používa ľahké mosadzné rýchlospojky. Séria JD-PN od JIDONGDA ponúka ovládanie jednou rukou a vysoký prietok vzduchu pre rázové kľúče a striekacie pištole.
• Železničné a námorné:Spojky z nehrdzavejúcej ocele s tesnením FKM sa používajú v brzdových systémoch a hydraulike poklopov. Tieto spojky prechádzajú testovaním typového schválenia podľa noriem DNV alebo ABS.

Kontrola kvality a postupy testovania v JIDONGDA

Každá šarža rýchlospojky vyrobená spoločnosťou JIDONGDA podlieha komplexnému zabezpečeniu kvality. Suroviny sa kontrolujú spektrometrom na overenie chemického zloženia. Po opracovaní sa kritické rozmery zmerajú pomocou CMM (súradnicové meracie stroje) a optických komparátorov. Funkčné testovanie zahŕňa nasledujúce kroky:

• Dôkazná tlaková skúška pri 1,5-násobku menovitého pracovného tlaku počas 3 minút, s nulovým povoleným vonkajším únikom.
• Skúška odberu vzoriek deštrukčného tlaku, kde spojky musia bez prasknutia prekročiť 4-násobok menovitého pracovného tlaku.
• Skúška netesnosti vákua pre pneumatické spojky, kde pokles tlaku musí byť menší ako 0,01 bar počas 30 sekúnd.
• Meranie spojovacej sily a sily odtrhnutia zaisťujúce konzistentné úsilie používateľa a dodržiavanie limitov ISO.
• Test soľným postrekom (ASTM B117) pre pokovované komponenty, zameraný na ≥720 hodín do červenej hrdze.

JIDONGDA má vlastné testovacie laboratórium vybavené viacstaničnými zariadeniami na výdrž, ktoré cyklujú spojky nepretržite celé mesiace. Tieto údaje vedú k zlepšeniu povrchovej úpravy a tepelného spracovania, výsledkom čoho sú produkty, ktoré si osvojili poprední výrobcovia OEM na celom svete.

FAQ

Aký je rozdiel medzi rýchlospojkami ISO 7241-1 A a ISO 7241-1 B?

Hlavný rozdiel spočíva v mechanizme ventilu a rozmeroch. ISO 7241-1 A (tiež nazývaný typ tanierového taniera) používa tanierový ventil v oboch poloviciach a je bežný v poľnohospodárskych a všeobecných hydraulických aplikáciách. ISO 7241-1 B (často označovaný ako „guľový“ typ) má dizajn guľového ventilu a je zameniteľný so sériou Parker 60 a podobnými priemyselnými spojkami. Zatiaľ čo obe normy majú rovnaký vonkajší priemer závitov v mnohých veľkostiach, vnútorná tesniaca geometria nie je zameniteľná. Pokus o spojenie polovice A s polovicou B bude mať za následok nesúladný prietok a potenciálny únik. JIDONGDA vyrába obe rodiny s odlišným označením tela, aby sa predišlo zámene na mieste.

Môžu byť rýchlospojky JIDONGDA použité s vodou alebo agresívnymi chemikáliami?

Áno, ale výber materiálu a tesnenia musí byť vhodný. Pri kvapalinách na vodnej báze hrozí pri použití spojok z uhlíkovej ocele korózia, dokonca aj pri zinkovaní. JIDONGDA odporúča nerezové (SS316) telesá kombinované s EPDM tesnením pre deionizovanú vodu alebo chladiace okruhy. Pre agresívne chemikálie, ako sú určité fosfátové estery alebo brzdové kvapaliny, sa odporúčajú tesnenia FKM a navlhčený kovový povrch môže vyžadovať bezprúdové poniklovanie. Náš technický tím môže skontrolovať konkrétnu tabuľku kompatibility tekutín a navrhnúť optimálnu konfiguráciu. Ponúkame tiež spojky s PTFE záložnými krúžkami pre extrémnu chemickú odolnosť.

Ako zabránim zachyteniu tlaku pri odpájaní?

Zachytený tlak môže spôsobiť, že opätovné pripojenie bude ťažké alebo nebezpečné. JIDONGDA to rieši dvoma spôsobmi. Po prvé, naše štandardné spojky s plochým čelom (séria JD-FF) majú dizajn pripojenia pod tlakom, ktorý umožňuje zatlačenie samčieho hrotu, aj keď je ženské telo pod tlakom, až do určitého limitu (zvyčajne 40 barov pre samčiu stranu). Po druhé, ponúkame špecializované skrutkové spojky na uvoľnenie vysokého tlaku. Alternatívne možno použiť nástroj na uvoľnenie tlaku alebo spojku so zabudovaným odvzdušňovacím ventilom. Pri manipulácii s vedením pod tlakom vždy dodržiavajte bezpečné hydraulické postupy a noste ochranné prostriedky.

Aká údržba je potrebná pre rýchlospojky na zabezpečenie dlhej životnosti?

Pravidelná údržba je minimálna, ale dôležitá. Po každých 500 hodinách prevádzky skontrolujte spojku na vonkajšie poškodenie, koróziu alebo opotrebovanie poistných guľôčok a drážky. Pred pripojením očistite spojovacie plochy a prachové kryty, aby ste zabránili vniknutiu kontaminácie. Ak spojka zostane odpojená dlhší čas, pravidelne namažte O-krúžky kompatibilným mazivom. V znečistenom prostredí by mali byť ochranné kryty nainštalované na oboch poloviciach, keď sa nepoužívajú. JIDONGDA dodáva náhradné súpravy tesnení a protiprachové uzávery a tesnenie odporúčame vymeniť po približne 100 000 cykloch alebo vždy, keď je spozorovaný únik pri štandardnom tlaku.

Ponúka JIDONGDA neštandardné konfigurácie závitov alebo vlastné rýchlospojky?

Absolútne. Aj keď máme na sklade širokú škálu štandardných závitov (BSPP, NPT, SAE, metrické), vlastné závity a veľkosti tela sú súčasťou našej každodennej činnosti. Môžeme obrábať špeciálne závity, ako je JIC 37° nálevka alebo nástavec O-krúžku s čelným tesnením a môžeme zmeniť celkovú dĺžku alebo šesťhrannú konfiguráciu. Pre veľkých OEM klientov môže JIDONGDA navrhnúť vyhradenú zostavu spojky so špecifickými prietokovými charakteristikami, integrovanými spätnými ventilmi alebo farebne označenými manžetami. Platia minimálne objednané množstvá a náš inžiniersky tím s vami bude spolupracovať od prototypu až po plnú výrobu pomocou 3D modelov a analýzy FEA na overenie návrhu pred obrábaním.

Ako zistím správnu náhradnú rýchlospojku pre moje zariadenie?

Identifikácia zahŕňa kontrolu niekoľkých parametrov. Najprv zmerajte závitomerom veľkosť a stúpanie závitu. Po druhé, určite profil nosa – porovnajte ho so siluetami podľa normy ISO pre typy A, B, plochá tvár alebo Pioneer. Po tretie, všimnite si spôsob uzamykania: guľový zámok, kolík alebo závitový golier. Nakoniec zvážte aplikačný tlak a kvapalinu. Ak môžete poskytnúť pôvodné číslo dielu alebo fotografiu s rozmermi, tím technickej podpory JIDONGDA ich môže porovnať s našou sériou. Udržiavame komplexnú databázu výmen, ktorá zahŕňa obľúbené značky, čo umožňuje rýchlu a presnú výmenu.
