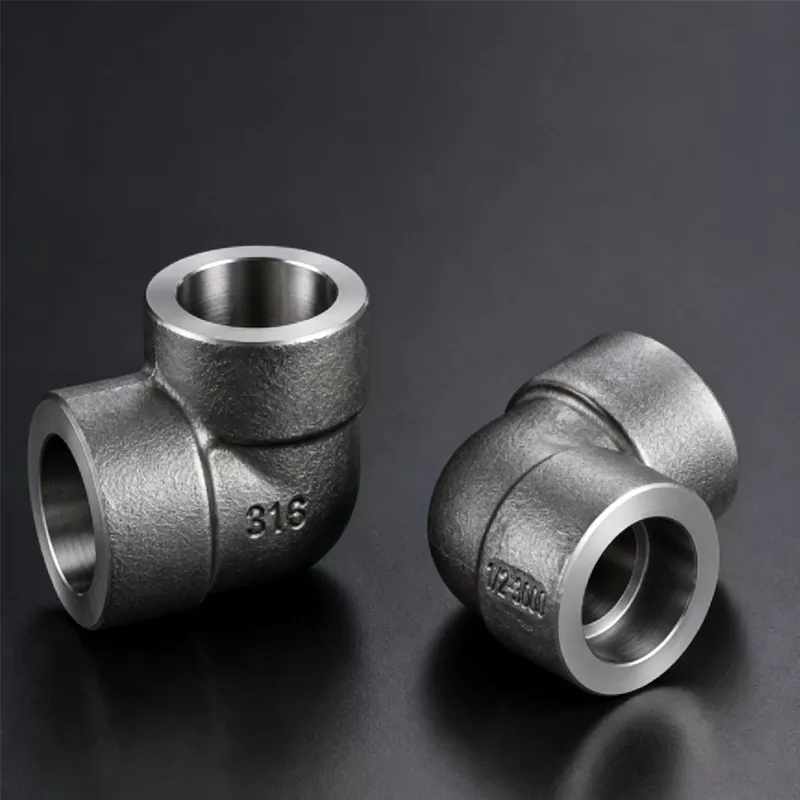

Pochopenie vysokotlakového tesnenia: Technická príručka pre výber kolena 90° hrdlového zvaru

V modernom usporiadaní priemyselných potrubí nie je presmerovanie nikdy len geometrickou nevyhnutnosťou – je to kritický bod napätia. Pri manipulácii s vysokotlakovými kvapalinami, korozívnymi plynmi alebo extrémnymi teplotnými výkyvmi je na výbersmerové armatúrypriamo diktuje stabilitu systému a prevádzkovú bezpečnosť. Medzi komponenty potrubia s malým priemerom patrí napr90° hrdlové zváracie kolenozostáva základným štandardom pre trvalé, nepriepustné pravouhlé prechody.

V JIDONGDA je náš výrobný závod pre veľké zaťaženie denne v kontakte s medzinárodnými EPC dodávateľmi, projektovými manažérmi rafinérie a priemyselnými distribútormi. Chápeme, že jediné zlyhanie armatúry môže zastaviť celú výrobnú linku. Aby sme vašim inžinierskym a obstarávacím tímom pomohli zmierniť riziká, zostavili sme túto technickú príručku o výbere a hodnotení 90° objímkových zvarových kolien pre vysoko spoľahlivé systémy.

Mechanika zvárania zásuviek: Prečo prekonáva závitové spojenia

Pri potrubných systémoch s malým priemerom (zvyčajne v rozmedzí od 1/8" do 4") sa inžinieri často rozhodujú medzi závitovými a hrdlovými zvarovými fitingami. Na základe našich výrobných skúseností ponúka technológia hrdlového zvárania výrazné mechanické výhody v kritických prostrediach:

Zero Leak Paths: Na rozdiel od závitových konfigurácií, ktoré sa spoliehajú na tmely a sú náchylné na uvoľnenie vibráciami, 90° zvarové koleno má presne opracovanú dutinu hrdla. Potrubie sa zasunie priamo do tohto vybrania a nanesie sa obvodový kútový zvar. To vytvára trvalé metalurgické spojenie, ktoré úplne eliminuje vektory úniku.

Hladká vnútorná geometria: Závitové spojenia často vytvárajú vnútorné kroky, ktoré spôsobujú turbulenciu tekutín. Náš proces kovania a obrábania zaisťuje vysoko konzistentný vnútorný priemer, udržuje stabilitu tlaku a znižuje koncentráciu napätia pri ohybe v pravom uhle.

Rozhodovanie o triedach materiálov pre drsné prostredia

Integrita materiálu nie je predmetom vyjednávania, ak je potrubie v prevádzke medzi -40 °C a 450 °C. V našej kováčskej dielni vyrábame tieto kolená s použitím troch základných kategórií materiálov, z ktorých každá je prispôsobená špecifickému chemickému a mechanickému zaťaženiu:

Zabezpečenie súladu s globálnym projektom: ASME B16.11 a tlakové hodnotenia

Pri predkladaní údajových listov produktov na technické schválenie v medzinárodných projektoch potrubí alebo elektrární na ropu a plyn je prísne dodržiavanie globálnych noriem povinné.

Každá várka 90°objímkové zvarové kolenávyrobený v našom závode JIDONGDA je navrhnutý tak, aby plne vyhovoval normám ASME B16.11, MSS SP-79 alebo DIN. Pre obstarávacie tímy, ktoré navrhujú technické špecifikácie, musia byť menovité tlaky správne porovnané s príslušným plánom potrubí:

Trieda 3000 / Trieda 6000 / Trieda 9000: Tieto označenia sa vzťahujú na kované hrdlové zvarové fitingy podľa ASME B16.11 a zabezpečujú, že odolajú pracovným tlakom až do 3000 PSI, 6000 PSI alebo 9000 PSI v závislosti od hrúbky steny zodpovedajúcej rúry.

Integrácia povrchovej úpravy: Na ochranu pred atmosférickou koróziou počas námornej prepravy a skladovania na stavenisku používame špecializované povrchové úpravy vrátane čierneho fosfátovania, žiarového zinkovania alebo morenia a pasivácie pre linky z nehrdzavejúcej ocele.

Priama továrenská podpora pre váš ďalší cyklus obstarávania

Potrebujete technické výkresy, presné výpočty hmotnosti alebo riešenia vlastných rozmerov pre nadchádzajúci projekt? Preskočte maklérov a porozprávajte sa priamo s našou medzinárodnou servisnou kanceláriou.

Kontaktujte spoločnosť JIDONGDA a požiadajte o cenovú ponuku priamo pre veľkoobchodDnes dostanete konkurenčný cenový návrh a komplexné predloženie materiálu do 24 hodín.
