Čo je to objímka a ako to funguje v systémoch pripojenia rúrok?

Stavebné rýpadlo náhle stratí hydraulický tlak. Operátor vystúpi a zbadá kaluž oleja, ktorá kvapká z kĺbu pod strojom. Príde tím údržby, diagnostikuje problém ako uvoľnenú armatúru a dotiahne ho. Únik sa však vráti do hodiny. Problémom nie je tesnosť; je to vnútorná armatúra, ktorá stratila priľnavosť. Tento scenár sa odohráva v dielňach a na pracoviskách každý deň, často preto, že ľudia pracujúci na zariadení úplne nerozumejú komponentu, ktorý uťahujú. TheObjímkaje jedným z najbežnejších a zároveň najviac nepochopených prvkov vo fluidných energetických systémoch. Je malý, lacný a ľahko sa dá prehliadnuť, no správne fungujúce upínacie hrdlo je rozdiel medzi spoľahlivým hydraulickým systémom a chronickou netesnosťou.

Objímka je mechanické kompresné zariadenie, ktoré vytvára nepriepustné tesnenie medzi rúrkou a telom armatúry. Funguje na jednoduchom, ale elegantnom princípe: keď je matica utiahnutá, prinúti sa kužeľovitý krúžok (objímka) radiálne stlačiť proti stene rúrky. Toto stlačenie vytvára dva kritické efekty: tesnenie kov na kov, ktoré zabraňuje úniku tekutiny, a mechanické uchopenie, ktoré zabraňuje vytiahnutiu trubice pod tlakom. Objímka sa nespolieha na lepidlá, tmely alebo tesnenia; využíva pružnosť a plasticitu kovu na vytvorenie trvalého spoľahlivého spojenia. Tento článok vás zavedie na hlboký ponor do sveta Ferrule Fitting, preskúmanie jeho anatómie, fyziky fungovania, rôznych typov a technických špecifikácií, ktoré definujú kvalitný produkt. Budeme sa venovať aj praktickým technikám inštalácie a bežným scenárom riešenia problémov. Na konci pochopíte, prečo si tento malý komponent zaslúži oveľa viac pozornosti, než sa mu zvyčajne dostáva.

Obsah

• 1. Čo je to objímka?
• 2. Ako funguje objímka na vytvorenie nepriepustného tesnenia?
• 3. Aké sú rôzne typy koncoviek a kde sa používajú?
• 4. Aké technické špecifikácie definujú kvalitnú koncovku?
• 5. Ako správne nainštalovať a odstrániť problémy s koncovkou?
• Často kladené otázky (FAQ)
• O výrobcovi
• Záver

Čo je to objímka?

A Objímkaje precízne skonštruovaný komponent používaný na pripojenie rúrky k telu armatúry vo fluidných a pneumatických systémoch. Je to malá kovová časť podobná krúžku, ktorá po stlačení vytvorí tesnenie a zaisťuje mechanické uchytenie. Slovo "ferrule" pochádza z latinského "ferrum", čo znamená železo, čo odráža jeho kovovú povahu. Vo svojej najjednoduchšej forme je Ferrule Fitting objímka, ktorá sa hodí na koniec rúrky. Keď je spojovacia matica utiahnutá, objímka je tlačená proti kužeľovej ploche v tele armatúry, čo spôsobí jej deformáciu a zovretie rúrky. Táto deformácia je trvalá; akonáhle je objímka správne stlačená, nemôže byť znovu použitá na novom mieste a zostane na svojom mieste aj pri extrémnych vibráciách.

Aby ste pochopili uchytenie objímky, predstavte si, že vaša ruka drží drevenú palicu. Vaše prsty sa obtočia okolo palice a vyvíjajú tlak zo všetkých strán. Čím silnejšie stlačíte, tým pevnejšie uchopíte. Objímka funguje na rovnakom princípe, ale so zásadným rozdielom: objímka nie je len uchopenie; tiež vytvára pečať. Objímka je zúžená a keď je zatlačená do zodpovedajúceho zúženia vo vnútri telesa kovania, podlieha riadenej plastickej deformácii. Vonkajší povrch objímky tesní proti telu armatúry, zatiaľ čo vnútorný povrch sa zahryzáva do steny rúrky. Toto dvojité pôsobenie – utesnenie a uchytenie – je to, čo robí objímku tak efektívnou. Rúrka nie je lepená ani zváraná; je mechanicky uzamknutý a utesnený deformáciou objímky.

Anatómia objímky sa skladá z troch základných komponentov:

• Priliehavé telo:Hlavné puzdro, ktoré obsahuje kužeľové sedlo a poskytuje vonkajšie spojenie (závitové alebo zvárané). Zvyčajne sa vyrába z nehrdzavejúcej ocele, mosadze alebo uhlíkovej ocele.
• Objímka:Kompresný krúžok, ktorý sa deformuje, aby utesnil a uchopil rúrku. Toto je srdce armatúry. Jeho geometria, materiál a povrchová úprava sú rozhodujúce pre výkon kovania.
• Matica:Objímka s vonkajším závitom, ktorá aplikuje axiálnu silu na stlačenie objímky do tela armatúry. Konštrukcia matice ovplyvňuje požadovaný krútiaci moment a jednoduchosť inštalácie.

Objímka je jedinečná medzi metódami spájania rúr, pretože nevyžaduje žiadnu špeciálnu prípravu konca rúry – žiadne lemovanie, spájkovanie alebo zváranie. Rúrka sa jednoducho odreže do štvorca, zbaví otrepov a vloží sa. Táto jednoduchosť je hlavným dôvodom, prečo sa armatúra Ferrule Fitting tak široko používa v aplikáciách od brzdových potrubí pre automobily až po ropné plošiny na mori.

Ako funguje objímka na vytvorenie nepriepustného tesnenia?

Aby ste pochopili, ako aObjímkafunguje, treba si predstaviť, čo sa deje vo vnútri armatúry počas uťahovania. Je to malá dráma síl, deformácií a utesnenia, všetko sa odohráva v priestore niekoľkých milimetrov. Proces možno rozdeliť do štyroch odlišných fyzických fáz, z ktorých každá prispieva ku konečnému utesneniu a uchopeniu.

Fáza 1: Vloženie a počiatočný kontakt.Rúrka je narezaná do štvorca a odhrotovaná, potom vložená do tela tvarovky, až kým nedosadne k ramenu alebo sa drží v špecifikovanej hĺbke zasunutia. Na rúrku sa nasunie nátrubok, po ktorom nasleduje matica. Matica sa potom nasadí na závity telesa kovania. V tomto bode nie je žiadny kontakt medzi objímkou ​​a tesniacimi plochami. Objímka jednoducho sedí na trubici a je pripravená na aktiváciu.

Fáza 2: Zapojenie ferule.Keď je matica utiahnutá, dostane sa do kontaktu so zadnou stranou objímky. Objímka sa začne axiálne pohybovať do telesa kovania a vstupuje do skosenia sedla. Uhol kužeľa je kritický: zvyčajne medzi 24 a 60 stupňami, v závislosti od konštrukcie kovania. Predná hrana objímky sa dotkne kužeľa telesa kovania a sila z matice začne hnať objímku dopredu.

3. fáza: Deformácia objímky.V tomto bode sa objímka začne deformovať. Geometria objímky je navrhnutá tak, aby bola pevnejšia vzadu a slabšia vpredu. Keď sa matica ďalej uťahuje, predná časť objímky, ktorá je tenšia a má menší prierez, sa začne boriť dovnútra. Tento vnútorný kolaps je "zahryznutie", ktoré lemovanie robí do trubice. Vnútorný priemer objímky sa zmenšuje a jej predná hrana sa zarezáva do steny rúrky, čím sa vytvára mechanický zámok. Súčasne je vonkajší povrch objímky pritlačený ku kužeľu telesa kovania, čím sa vytvorí primárny tesniaci povrch.

Fáza 4: Finálny elastický zámok.V záverečnej fáze je objímka úplne stlačená. Prešiel elastickou aj plastickou deformáciou. Elastická zložka je rozhodujúca: objímka, podobne ako pružina, ktorá bola stlačená, vyvíja nepretržitú silu smerom von proti telu armatúry a nepretržitú silu smerom dovnútra proti rúrke. Táto trvalá sila, známa ako "tesniaca sila", je to, čo udržuje integritu spojenia v priebehu času, dokonca aj pri tepelných cykloch a kolísaní tlaku. Rúrka je teraz zaistená na mieste a utesnená.

Čo sa stane, keď vibrácie uvoľnia maticu? Ak matica mierne ustúpi, elastické zotavenie objímky – jej správanie podobné pružine – udrží tesniace plochy v kontakte. To je dôvod, prečo môže správne nainštalovaná koncovka objímky zostať bez netesností aj po rokoch prevádzky. Ak je však matica príliš utiahnutá, objímka sa môže dostať za hranicu pružnosti, čo vedie k nadmernej plastickej deformácii. Tento stav, známy ako „vypustenie dna“, môže zničiť objímku a vytvoriť cestu úniku. To je dôvod, prečo je veľa porúch uchytenia objímky spôsobených nesprávnym krútiacim momentom.

Aké sú rôzne typy koncoviek a kde sa používajú?

TheObjímkanie je jediný, monolitický produkt. Dodáva sa v niekoľkých odlišných konfiguráciách, z ktorých každá je optimalizovaná pre špecifické aplikácie, rozsahy tlaku a podmienky prostredia. Pochopenie rozdielov je nevyhnutné pre výber správnej tvarovky pre danú prácu. Tri najbežnejšie typy sú jednoduchá objímka, dvojitá objímka a objímka typu W.

Kovania s jednou objímkou.Ako už názov napovedá, jednoduchá objímka používa iba jeden prvok objímky na zabezpečenie tesniacej aj uchopovacej funkcie. Táto objímka je zvyčajne navrhnutá s ostrou prednou hranou, ktorá sa zahryzne do rúrky, zatiaľ čo jej vonkajší povrch tesní proti telu armatúry. Jednoduté objímky sú jednoduché, majú menej dielov a sú často lacnejšie ako konštrukcie s dvojitými objímkami. Bežne sa používajú v aplikáciách s nízkym až stredným tlakom, ako sú pneumatické systémy, prístrojové vybavenie a všeobecné priemyselné inštalácie. Jednoduchosť však niečo stojí: jediná objímka musí slúžiť dvom funkciám súčasne, čím je menej odolná voči chybám pri inštalácii a citlivejšia na povrchovú úpravu rúrky.

Dvojité objímky.Dvojitá objímka je sofistikovanejší dizajn, ktorý oddeľuje funkcie tesnenia a uchytenia do dvoch nezávislých komponentov. Predná objímka je navrhnutá tak, aby tesnila proti telu armatúry, zatiaľ čo zadná objímka je navrhnutá na uchytenie rúrky. Toto rozdelenie práce umožňuje optimalizáciu každej objímky pre jej špecifickú funkciu. Predná objímka môže byť vyrobená z mäkšieho materiálu pre lepšie utesnenie, zatiaľ čo zadná objímka môže byť tvrdšia pre lepšie uchopenie. Dvojité objímky sú široko používané vo vysokotlakových hydraulických systémoch, ako sú tie, ktoré sa nachádzajú v stavebných zariadeniach, vstrekovacích lisoch a ropných plošinách na mori. Ponúkajú vynikajúcu odolnosť voči vibráciám a sú menej citlivé na zmeny krútiaceho momentu inštalácie.

W-Type Ferule Fittings.Objímka W-Type je špecializovaný dizajn, zvyčajne vyrobený z vysoko kvalitnej zliatiny nehrdzavejúcej ocele s výrazným profilom "W" v priereze. Tento jedinečný tvar umožňuje objímke absorbovať tepelnú expanziu a kontrakciu bez straty predpätia. Objímky typu W sa primárne používajú vo vysokoteplotných aplikáciách, ako je sledovanie pary, výmenníky tepla a potrubia pece. Nachádzajú sa aj v kryogénnych systémoch, kde sú bežné extrémne zmeny teploty. Konštrukcia typu W poskytuje rovnomernejšie rozloženie napätia, čím sa znižuje riziko korózneho praskania v náročnom prostredí.

Nasledujúca tabuľka poskytuje porovnávací prehľad troch hlavných typov koncoviek.

Aké technické špecifikácie definujú kvalitnú koncovku?

Výkon aObjímkaje určená kombináciou výberu materiálu, geometrickej presnosti a povrchovej úpravy. Zle vyrobená objímka predčasne zlyhá, zatiaľ čo kvalitná objímka môže poskytovať desaťročia spoľahlivej služby. Pochopenie technických špecifikácií, ktoré definujú vysokokvalitné upínacie hrdlo, je nevyhnutné pre inžinierov, odborníkov na obstarávanie a tímy údržby, ktorí si musia vybrať správny komponent pre svoju aplikáciu.

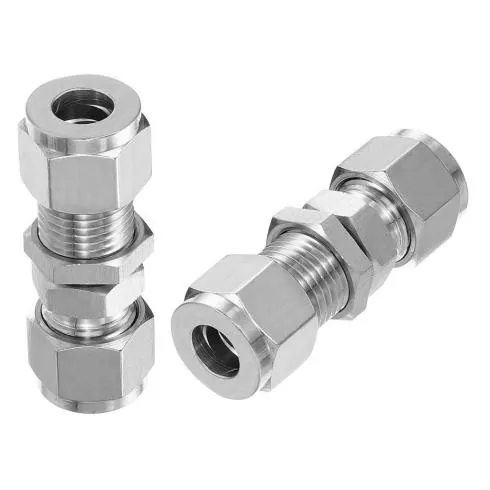

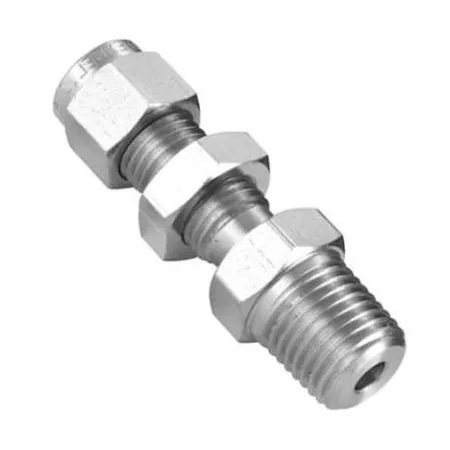

V našej továrni vyrábame objímky, ktoré spĺňajú najvyššie priemyselné štandardy. Naše produkty Ferrule Fitting sú dostupné v rôznych materiáloch, vrátane nehrdzavejúcej ocele 316L, mosadze a uhlíkovej ocele, s povrchovou úpravou od pasivácie až po bezprúdové niklovanie. Nižšie uvedená tabuľka poskytuje podrobný rozpis kľúčových technických špecifikácií pre náš sortiment objímkových armatúr.

Jedným z najdôležitejších parametrov je povrchová tvrdosť objímky. Objímka musí byť tvrdšia ako rúrka, ktorú zviera, ale nie taká tvrdá, aby skrehla. Náš Ferrule Fitting je tepelne spracovaný, aby sa dosiahla povrchová tvrdosť 58-62 HRC, čo poskytuje optimálnu rovnováhu medzi zhryzom a húževnatosťou. Drsnosť povrchu tesniacich plôch je tiež kritická. Povrch, ktorý je príliš drsný, nebude správne tesniť, zatiaľ čo povrch, ktorý je príliš hladký, nemusí poskytnúť dostatočné trenie na to, aby objímka "uhryzla" rúrku. Na našich tesniacich plochách udržiavame drsnosť povrchu 0,4 – 0,8 µm, čo sa ukázalo ako optimálny rozsah pre tesnenie.

Okrem týchto štandardných špecifikácií ponúkame niekoľko prispôsobených možností pre objímku, vrátane špeciálnych materiálov (napr. Inconel, Monel pre korozívne prostredie) a špeciálnych náterov (napr. PTFE náter pre zníženie trenia). Náš technický tím je k dispozícii, aby vám pomohol s výberom správnych špecifikácií objímky pre vašu konkrétnu aplikáciu.

Ako správne nainštalovať a riešiť problémy s nátrubkom?

Dokonca aj tej najvyššej kvalityObjímkazlyhá, ak nie je správne nainštalovaný. Správna inštalácia je zručnosť, ktorú by mal ovládať každý technik údržby a inžinier. Proces je jednoduchý, ale vyžaduje si pozornosť na detaily v každom kroku. Nasledujúca tabuľka uvádza päť základných krokov pre správnu inštaláciu objímky.

Napriek starostlivej inštalácii môže dôjsť k netesnostiam a iným problémom. Pri odstraňovaní problémov s nátrubkom je užitočné dodržiavať systematický proces. Nižšie je uvedený zjednodušený sprievodca riešením problémov.

• Netesnosť zistená počas počiatočnej inštalácie:Skontrolujte pravouhlosť trubice a hĺbku vloženia. Zle odrezaná hadička alebo neúplné vloženie je najčastejšou príčinou počiatočných netesností. Znova nainštalujte pomocou novej koncovky.
• Netesnosť zistená po určitej dobe prevádzky:Skontrolujte uťahovací moment matice. Vibrácie môžu spôsobiť utiahnutie matice. Opätovné utiahnutie matice môže problém vyriešiť. Ak únik pretrváva, skontrolujte objímku, či nie je poškodená. Objímka mohla byť pri prvej inštalácii príliš utiahnutá, čo spôsobilo nadmernú deformáciu.
• Rúrka sa dá otočiť alebo vytiahnuť:Objímka dostatočne neuchopila rúrku. Zvyčajne je to spôsobené nedostatočným utiahnutím alebo použitím trubice s nesprávnou tvrdosťou. Skontrolujte krútiaci moment a overte, či je materiál trubice kompatibilný so špecifikáciami objímky.
• Objímka je viditeľne prasknutá alebo zlomená:Často je to spôsobené prílišným utiahnutím alebo chybou materiálu. Vymeňte objímku objímky za novú jednotku a skontrolujte krútiaci moment, aby ste sa uistili, že neprekračuje odporúčanú hodnotu.

Často kladené otázky (FAQ)

Otázka 1: Môže byť objímka po utiahnutí znovu použitá?

Odpoveď: Objímka vo všeobecnosti nie je určená na opätovné použitie. Objímka podlieha trvalej plastickej deformácii, keď je stlačená, a zahryznutie do trubice je jednorazová udalosť. Opätovné použitie objímky na novej trubici alebo na novom mieste sa neodporúča, pretože nevytvorí rovnaké spoľahlivé tesnenie a priľnavosť. V niektorých prípadoch, ak je armatúra len mierne utiahnutá (a objímka ešte neprehryzla rúrku), môže byť možné zmeniť jej polohu, ale je to na riziko inštalatéra. Naša továreň odporúča vymeniť objímku a maticu vždy, keď je spojenie rúrky demontované, aby sa zaručilo nepriepustné tesnenie.

Otázka 2: Ako zistím, či je objímka dostatočne tesná bez momentového kľúča?

Odpoveď: Aj keď je momentový kľúč preferovaným nástrojom na konzistentné a presné uťahovanie, nie je vždy k dispozícii. Alternatívnou metódou je metóda „počítania odbočiek“. Keď je matica dotiahnutá rukou, označte referenčný bod a potom ju dotiahnite o 1/4 až 1/2 otáčky v závislosti od veľkosti a materiálu tvarovky. Pre 1/4" rúrkovú armatúru často stačí 1/4 otáčky po dotiahnutí rukou, pre 1/2" rúrkovú armatúru to môže byť 1/2 otáčky. Táto metóda je však menej presná a spolieha sa na pocit inštalatéra. Dôrazne odporúčame používať momentový kľúč a výrobcom špecifikované hodnoty uťahovacieho momentu, najmä vo vysokotlakových aplikáciách alebo aplikáciách kritických z hľadiska bezpečnosti.

Otázka 3: Sú spojky vhodné pre rúry z nehrdzavejúcej ocele?

Odpoveď: Áno, Ferrule Fitting je široko používaný s rúrkami z nehrdzavejúcej ocele. Materiál rúrky však musí byť kompatibilný s materiálom objímky. Objímka musí byť tvrdšia ako trubica, aby vytvorila potrebný záber. Pre rúrky z nehrdzavejúcej ocele odporúčame použiť objímku vyrobenú zo zliatiny nehrdzavejúcej ocele s vyššou tvrdosťou ako rúrka. Naša továreň ponúka objímkové armatúry, ktoré sú špeciálne navrhnuté na použitie s rúrkami z nehrdzavejúcej ocele, s optimalizovaným tepelným spracovaním, ktoré zaisťuje bezpečné uchopenie a spoľahlivé utesnenie. Ak dôjde k výraznému nesúladu tvrdosti, objímka nemusí správne držať rúrku alebo sa rúrka môže poškodiť.

Otázka 4: Aký najvyšší tlak môže armatúra zvládnuť?

Odpoveď: Maximálny pracovný tlak objímky s objímkou ​​závisí od niekoľkých faktorov: priemer rúrky, materiál objímky a tela spojky a typ konštrukcie (jednoduchá objímka vs. dvojitá objímka). Naša dvojitá objímka pre rúrky s priemerom do 1" je dimenzovaná pre pracovné tlaky do 630 bar (9 100 psi). Pre väčšie priemery alebo vyššie tlaky sú k dispozícii špeciálne konštrukcie. Vždy si pozrite tabuľku menovitých tlakov výrobcu pre konkrétny model a veľkosť. Je dôležité zabezpečiť, aby menovité hodnoty armatúry presahovali maximálny systémový tlak plus bezpečnostnú rezervu.

Otázka 5: Prečo mi uniká objímka aj po správnom utiahnutí?

Odpoveď: Netesnosť v správne utiahnutom nátrubku môže byť spôsobená niekoľkými faktormi, ktoré nemusia byť okamžite zrejmé. Najčastejšími príčinami sú: poškriabaný alebo poškodený povrch trubice pod objímkou ​​(často v dôsledku úlomkov alebo manipulácie); rúrka, ktorá nie je dokonale okrúhla (najmä ak bola rezaná pílou na železo a nie rezačkou rúr); nesprávna tvrdosť trubice (objímka sa nemôže zahryznúť do príliš tvrdej trubice); alebo poškodený alebo znečistený tesniaci povrch v samotnom tele kovania. Okrem toho, ak bola armatúra rozobratá a znovu zložená bez výmeny objímky, pôvodná deformácia sa nebude opakovať, čo spôsobí netesnosť. Naša továreň odporúča, aby ste hadicu dôkladne skontrolovali, či nie je poškodená, a pri opätovnej inštalácii spojov vždy použite novú koncovku, aby ste predišli úniku.

O výrobcovi

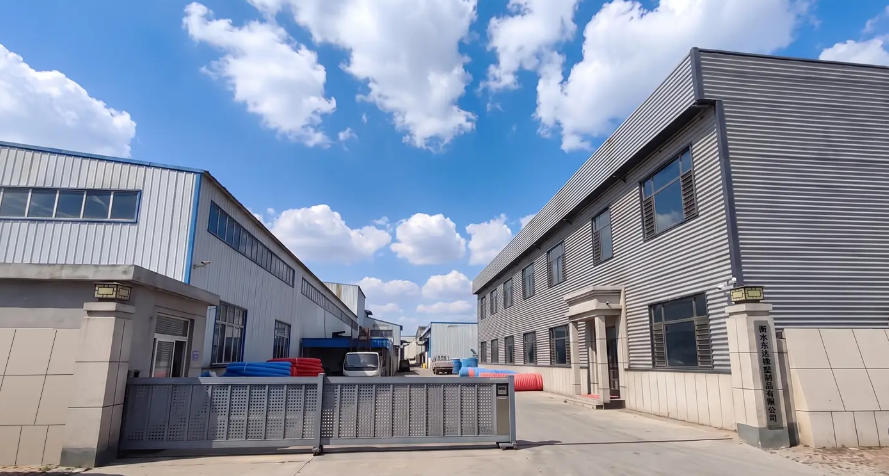

Hengshui Dongda Rubber & Plastic Products Co., Ltd.sa nachádza v okrese Jing, provincia Che-pej – srdce známej čínskej gumárenskej a plastovej priemyselnej základne, schválenej Čínskou asociáciou gumárenského priemyslu v roku 2007. Vďaka pohodlnému dopravnému prístupu cez diaľnicu Peking-Fuzhou a vnútroštátne diaľnice sa spoločnosť rozrástla na profesionálneho výrobcu zostáv vysokotlakových a nízkotlakových hadíc, dopravníkových pásov, hydraulických valcov, plastových valcov, rôznych gumených a gumených hadíc, hadíc, nylonu

Naše produkty Ferrule Fitting sú navrhnuté pre vysokú odolnosť voči tlaku, malý polomer ohybu, silný účinok proti únave a predĺženú životnosť. Široko sa používajú v strojárskych strojoch, rope, ťažbe uhlia, elektrickej energii, hutníctve, chemickom priemysle, stavbe lodí a doprave a získavajú vysoké uznanie od zákazníkov na domácom i medzinárodnom trhu.

Úprimne vítame cennú spätnú väzbu a podporu od priateľov a klientov z celého sveta. Používatelia doma aj v zahraničí sú pozývaní, aby sa informovali a diskutovali o spolupráci. Zaviazali sme sa poskytovať uspokojivé služby a spoľahlivé riešenia pre všetky vaše potreby pripojenia.

Záver

Objímka môže byť malá súčasť, ale jej úloha v integrite a spoľahlivosti systémov fluidného napájania je obrovská. Od spôsobu, akým sa deformuje, aby vytvorilo tesnenie a priľnavosť, až po výber materiálu a tepelného spracovania, ktoré definujú jeho výkon, je Ferrule Fitting majstrovským dielom inžinierstva, ktoré často zostáva nepovšimnuté, kým nezlyhá. Pochopenie toho, ako to funguje, aké typy sú dostupné a ako ho správne nainštalovať, je nevyhnutné pre každého, kto pracuje so systémami na pripojenie rúrok.

V JIDONGDA sme sa zaviazali poskytovať vysokokvalitné objímky, ktoré spĺňajú náročné požiadavky moderného priemyslu. Naše produkty sú navrhnuté a vyrobené podľa najvyšších štandardov, čo zaručuje spoľahlivý výkon v tých najnáročnejších podmienkach. Ak hľadáte spoľahlivé riešenie uchytenia objímky pre vašu aplikáciu, pozývame vás, aby ste nás kontaktovali. Náš tím skúsených odborníkov je pripravený pomôcť vám s výberom produktov, technickou podporou a prispôsobenými riešeniami. Kontaktujte spoločnosť Hengshui Dongda Rubber & Plastic Products Co., Ltdna konzultáciu alebo vyžiadanie cenovej ponuky. Pomôžeme vám vybudovať spojenie, ktorému môžete dôverovať.
