Čína prispôsobená továreň na závitové tvarovky

Každý, kto pracoval s potrubnými systémami – od malých bytových vodovodov až po rozľahlé priemyselné komplexy – chápe, že spojenia sú najslabším článkom v akejkoľvek sieti. Jediná porucha môže viesť k netesnostiam, prestojom a bezpečnostným rizikám. Tu prichádza na svoje miesto závitové kovanie. Umožnením robustných, rozoberateľných spojov bez potreby práce za tepla sa závitové fitingy stali nepostrádateľnými v priemysle ropy a zemného plynu, chemického spracovania, úpravy vody a HVAC. Ich skutočná hodnota však spočíva v precíznom inžinierstve ich parametrov. Informovaný výberový proces si vyžaduje dôkladné pochopenie rozmerov, tlakových tried, materiálovej vedy a noriem závitov. Nižšie uvádzame každú kritickú špecifikáciu, zdieľame odborné poznatky o inštalácii a odpovedáme na najnaliehavejšie otázky, ktoré kladú terénni inžinieri.

Často kladené otázky

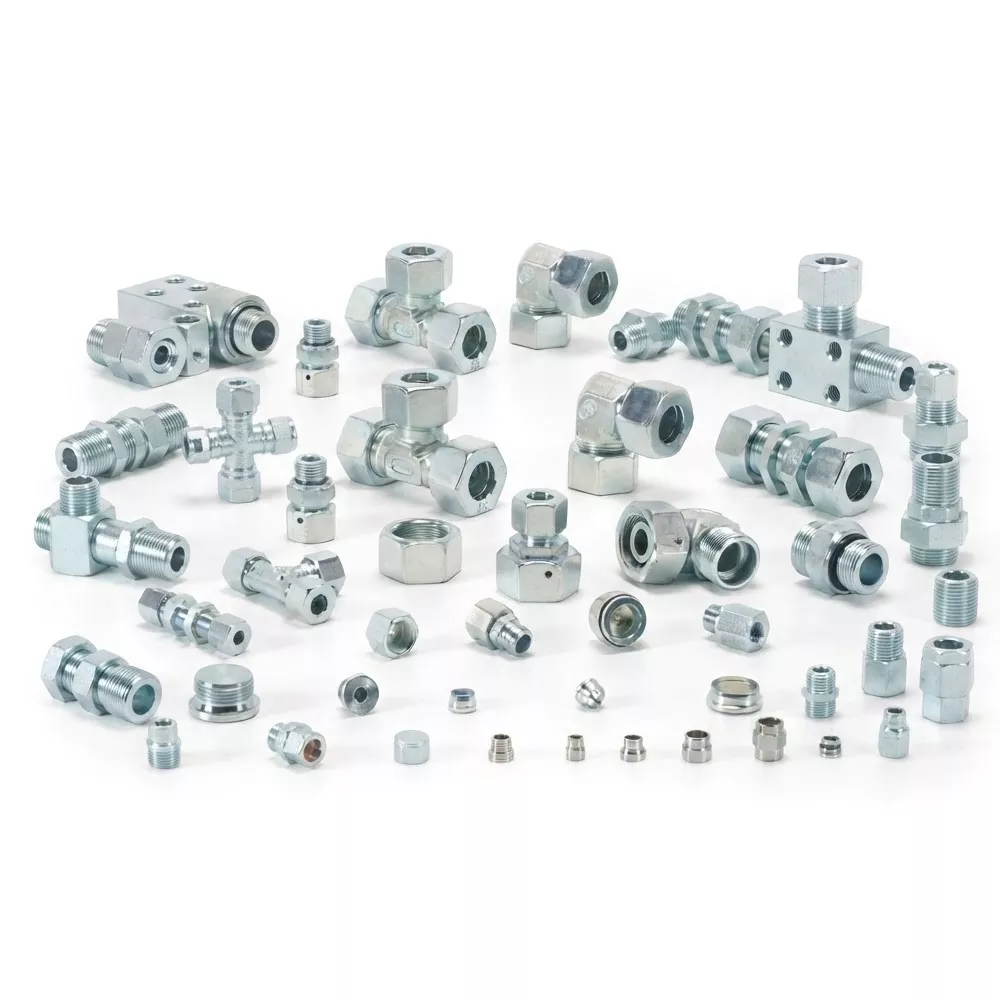

Čo je to závitové kovanie a ako to funguje?

Ide o kovaný alebo opracovaný potrubný konektor, ktorý používa špirálové drážky na svojom vnútornom a/alebo vonkajšom povrchu na spojenie so zodpovedajúcimi závitmi na potrubí alebo inej tvarovke. Pri dotiahnutí armatúry sa vonkajší kužeľový závit zaklinuje do vnútorného závitu, čím sa vytvorí mechanické spojenie a pomocou tesniacej hmoty tlakotesné tesnenie. Klinové pôsobenie generuje radiálne a tlakové sily, ktoré navzájom spájajú komponenty. Tento dizajn umožňuje jednoduchú montáž a demontáž, vďaka čomu je ideálny pre systémy vyžadujúce údržbu alebo úpravu. Na rozdiel od zváraných spojov nevyžadujú závitové spoje teplo ani špeciálnu certifikáciu operátora, čo zjednodušuje inštaláciu na mieste. Vo všeobecnosti sú však obmedzené na priemery rúr pod 4 palce, pretože krútiaci moment potrebný pre väčšie veľkosti sa stáva nepraktickým a záber závitu môže byť pri vysokých vibráciách menej spoľahlivý.

Aké sú najbežnejšie materiály používané na závitové armatúry?

Výber materiálu pre závitovú armatúru závisí od prevádzkovej kvapaliny, teploty a tlaku. Uhlíková oceľ podľa ASTM A105 je ťahúňom pre nekorozívne aplikácie do 800 °F. Pre korozívne prostredia sú štandardné austenitické nehrdzavejúce ocele ako 304 a 316; 316L sa uprednostňuje v prítomnosti chloridov, aby sa predišlo jamkovej korózii. Nízkoteplotná uhlíková oceľ ASTM A350 LF2 je špecifikovaná, keď systémy pracujú pri kryogénnych teplotách až do -50 °F, pretože si zachováva rázovú húževnatosť. Legované ocele ako ASTM A182 F11 a F22, obsahujúce chróm a molybdén, sa vyberajú pre vysokoteplotné, vysokotlakové parné potrubia v rafinériách, kde je dôležitá odolnosť proti tečeniu. Mosadz a zliatiny medi a niklu slúžia v systémoch morskej a pitnej vody vďaka svojim biocídnym vlastnostiam a odolnosti voči korózii. Duplexná nehrdzavejúca oceľ si poradí s agresívnymi kyslými plynmi, kde sú riziká korózneho praskania chloridom a vodíkového skrehnutia.

Ako si vyberiem správnu triedu tlaku pre moju závitovú armatúru?

Výber vhodnej tlakovej triedy si najprv vyžaduje určenie projektovaného tlaku a projektovanej teploty vášho potrubného systému. Každá trieda – 2000, 3000, 6000 – zodpovedá maximálnemu prípustnému pracovnému tlaku pri referenčnej teplote, zvyčajne izbovej teplote. Ako teplota stúpa, pevnosť materiálu klesá a menovitý tlak musí byť znížený podľa kódových tabuliek v ASME B16.11. Napríklad závitová armatúra z uhlíkovej ocele triedy 3000 je dimenzovaná na 3000 psi pri 100 °F, ale môže zvládnuť iba 2570 psi pri 400 °F. Vždy porovnajte faktor zníženia teploty pre konkrétny druh materiálu. Okrem toho zvážte schému rúr: tvarovky triedy 2000 sa používajú s rúrkou Sch 80, trieda 3000 s rúrkou Sch 160 a trieda 6000 s rúrkou XXS. Nezhoda triedy tvarovky a plánu potrubia môže mať za následok slabé spojenie v koreni závitu. V prípade pochybností sa poraďte s výrobcom – aplikační inžinieri JIDONGDA poskytujú tabuľky hodnotenia tlaku a teploty pre každý variant materiálu.

Aké normy pre vlákna platia?

Najrozšírenejšie závitové normy sú National Pipe Taper (NPT) riadené ASME B1.20.1 a British Standard Pipe Taper (BSPT) podľa ISO 7/1. NPT závity majú uhol boku 60° a skosenie 0,75 palca na stopu (1 v 16). Sú predvoleným štandardom v Spojených štátoch, Kanade a mnohých ropných a plynárenských regiónoch po celom svete. BSPT s uhlom boku 55° je široko používaný v Európe, na Strednom východe av krajinách Commonwealthu. Menej bežným, ale dôležitým variantom je NPTF (Dryseal), ktorý využíva presah hrebeňa a koreňa na tesné tesnenie bez tmelu, ideálne pre hydraulické systémy. Paralelné závity, ako napríklad BSPP (ISO 228/1), nie sú samotesniace a vyžadujú na utesnenie lepenú podložku alebo O-krúžok; často sa nachádzajú na armatúrach, ktoré sa montujú tvárou v tvár. Nezhodné typy závitov spôsobia zadretie, neúplné zapojenie a netesnosti. Pred inštaláciou vždy skontrolujte tvar závitu pomocou mierky stúpania závitu. Označenie JIDONGDA na každom tele kovania obsahuje označenie závitu pre jednoduchú identifikáciu.

Ako správne nainštalovať a utesniť?

Správna inštalácia začína dôkladnou kontrolou závitu. Odstráňte všetky ochranné kryty a vizuálne skontrolujte, či nie sú otrepané alebo deformované. Ak je prítomný olej, očistite vonkajší aj vnútorný závit odmasťovačom. Naneste tesniaci prostriedok na závity vhodný pre danú prevádzku: PTFE pásku (omotanú 2–3 vrstvami v smere závitu) pre vodu a nízkotlakovú paru alebo pastu na báze PTFE pre vyššie tlaky a plyny. Vyhnite sa prílišnej aplikácii pásky, pretože prebytočná páska sa môže roztrhnúť a dostať sa do procesu. Navlečte armatúru rukou niekoľkými otáčkami, aby ste zaistili zarovnanie, a potom použite kľúč na utiahnutie. Počet otočení kľúča cez ruku sa mení; pre 1/2″ až 2″ NPT sú typické 2–3 plné otáčky. Aby ste zabránili prenosu krútiaceho momentu do potrubia, použite záložný kľúč. Po montáži systém hydrostaticky otestujte. Ak zistíte netesnosť, nikdy nedoťahujte armatúru pod tlakom – odtlakujte, rozoberte, vyčistite a znovu naneste tesniaci prostriedok. Pri armatúrach z nehrdzavejúcej ocele použite na závity zmes proti zadieraniu na báze niklu, aby ste zabránili zadretiu. Dodržiavanie týchto krokov eliminuje základné príčiny väčšiny porúch spojov: kríženie závitov, nedostatočné utiahnutie a nesprávny výber tmelu.

Súlad s kódexom a zabezpečenie kvality

Závitové tvarovky musia spĺňať maticu medzinárodných noriem. ASME B16.11 pokrýva kované oceľové armatúry od 1/4″ do 4″, špecifikuje rozmery, tolerancie a značenie. ANSI/ASME B1.20.1 definuje rozmery závitu NPT a kalibráciu. Pre materiály špecifikácie ASTM diktujú chemické a mechanické vlastnosti. V Európskej únii sa na tlakové zariadenia vzťahuje PED 2014/68/EÚ, ktoré si vyžadujú označenie CE.

Tento záväzok dodržiavať kódex znamená, že aJIDONGDAzávitová armatúra nie je len súčasťou komodity – je to certifikovaná tlaková súčiastka s plnou sledovateľnosťou od závodu až po miesto inštalácie.
