Keď veľké zariadenia, čerpacie jednotky, potrubia alebo mobilné systémy vyžadujú spoľahlivý prenos tekutín a zároveň umožňujú vibrácie a pohyb,Flexibilná gumová hadica s veľkým priemeromodJIDONGDAposkytuje praktické riešenie pripojenia. Navrhnutý okolo flexibilného telesa gumovej hadice, výstužnej konštrukcie a prírubových koncov, môže byť nakonfigurovaný pre vodu, morskú vodu, kal, minerálny kal, piesok, štrk, hlušinu a iné vhodné priemyselné médiá.
Potrubné systémy s veľkým priemerom často čelia výzvam, ktoré pevné potrubie nedokáže ľahko zvládnuť. Vibrácie čerpadla, posunutie zariadenia, odchýlka pri inštalácii a opakovaná montáž môžu spôsobiť dodatočné namáhanie v miestach pripojenia. Flexibilná gumová hadica môže poskytnúť riadený flexibilný úsek medzi zariadením a potrubím pri zachovaní požadovanej prepravnej kapacity.
Riešenie JIDONGDA kombinuje telo gumovej hadice s výstužnými vrstvami a prírubovými spojmi. V závislosti od prevádzkových podmienok môže konštrukcia zahŕňať vystuženú tkaninu a špirálovú oceľovú drôtenú podperu pre aplikácie zahŕňajúce požiadavky na tlak alebo vákuum. Rozmery prírub môžu byť tiež prispôsobené bežným normám alebo zákazníckym výkresom, vďaka čomu je hadica vhodná pre priemyselné projekty na mieru.
Obsah
- Čo je to ohybná gumová hadica s veľkým priemerom?
- Prečo je flexibilita dôležitá vo veľkých potrubných systémoch?
- Ako je vyrobená hadica?
- Aké sú kľúčové výhody?
- Kde sa bežne používa?
- Aké technické parametre by mali kupujúci zvážiť?
- Ako by si mal kupujúci vybrať správnu hadicu?
- Ako možno podporiť životnosť?
- Často kladené otázky
- Záver

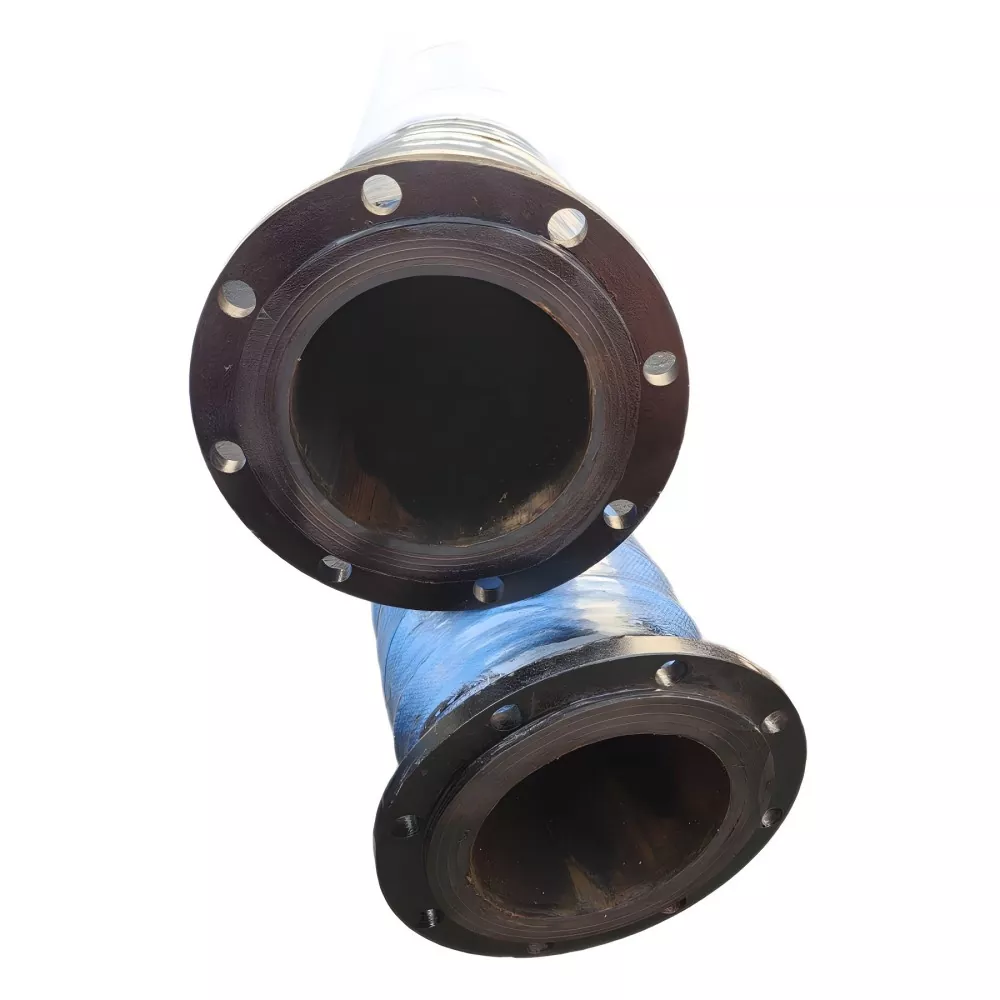

Čo je to ohybná gumová hadica s veľkým priemerom?
Flexibilná gumová hadica s veľkým priemerom je priemyselná hadicová zostava navrhnutá na prepravu tekutín alebo médií obsahujúcich častice, pričom funguje aj ako flexibilné spojenie medzi zariadením a pevným alebo mobilným potrubím.
Na rozdiel od úplne tuhého spojenia sa telo gumovej hadice môže prispôsobiť určitému stupňu ohybu a posunutia. Príruby inštalované na oboch koncoch poskytujú skrutkové spojenie s čerpadlami, ventilmi, potrubiami, nádobami alebo iným zariadením. Vďaka tejto kombinácii je hadica obzvlášť užitočná tam, kde je dôležitá prepravná kapacita a flexibilita pripojenia.
V závislosti od projektu môže byť hadica nakonfigurovaná pre vodu, morskú vodu, kal, minerálny kal, piesok a štrk, hlušinu a vybrané priemyselné médiá. Pre abrazívne materiály by sa mala vnútorná gumová zmes a výstužná štruktúra zvoliť podľa aktuálneho média a prevádzkových podmienok.
Prečo je flexibilita dôležitá vo veľkých potrubných systémoch?
Veľké priemyselné potrubia nie sú vždy vystavené statickým podmienkam. Čerpadlá vytvárajú vibrácie, mobilné zariadenia menia polohu a inštalačné tolerancie môžu viesť k miernemu nesúladu medzi pripojenými komponentmi. Ak sa tieto pohyby prenesú priamo do pevného potrubia, okolo spojov a rozhraní zariadení sa môže vyvinúť dodatočné napätie.
Flexibilná gumová hadica vytvára pružnú časť v potrubí. Jeho schopnosť ohýbať sa a prispôsobiť sa určitému posunu môže pomôcť, aby sa pripojenia zariadenia lepšie prispôsobili skutočným prevádzkovým podmienkam.
- Pomáha vyrovnávať vibrácie zariadenia.
- Umožňuje určitý posun potrubia.
- Poskytuje flexibilitu pri pripojení zariadení.
- Môže zjednodušiť pripojenia tam, kde je inštalačný priestor obmedzený.
- Podporuje aplikácie vyžadujúce odstránenie zariadenia alebo opakovanú inštaláciu.
- Môže byť nakonfigurovaný pre rôzne médiá a prevádzkové podmienky.
Skutočný povolený polomer ohybu, rozsah posunu, menovitý tlak a spôsob inštalácie by mali byť vždy potvrdené vzhľadom na špecifickú konštrukciu hadice a požiadavky projektu.
Ako je vyrobená hadica?
Výkon gumovej hadice s veľkým priemerom závisí od interakcie jej vnútornej gumovej vrstvy, výstuže, vonkajšej gumovej vrstvy a koncových spojov. Správne zvolená štruktúra pomáha hadici odolávať mechanickým a environmentálnym podmienkam očakávaným počas prevádzky.
Vnútorná gumená vrstva
Vnútorná gumená vrstva je v priamom kontakte s prepravovaným médiom. Jeho zloženie by sa preto malo zvoliť podľa charakteristík dopravovaného materiálu, najmä ak systém pracuje s abrazívnym kalom, minerálnymi časticami, morskou vodou alebo inými náročnými médiami.
Vystužená tkaninová vrstva
Zosilnené vrstvy tkaniny pomáhajú podporovať štruktúru hadice a prenášať tlakové zaťaženie. Návrh výstuže by mal zodpovedať požadovanému priemeru, tlaku, dĺžke a prevádzkovým podmienkam.
Vystuženie špirálovým oceľovým drôtom
Ak sa vyžaduje sacia alebo vákuová podpora, môže byť zabudovaná špirálová výstužná konštrukcia z oceľového drôtu. Táto konfigurácia by mala byť špecifikovaná podľa skutočných podmienok vákua a nie zvolená iba na základe priemeru hadice.
Vonkajšia gumená vrstva
Vonkajšia gumová vrstva poskytuje ochranu pred vplyvom prostredia a prispieva k odolnosti hadice voči vonkajšiemu starnutiu a prevádzkovým podmienkam.
Prírubové konce
Príruby poskytujú praktické skrutkové spojenie medzi hadicou a okolitým potrubím alebo zariadením. JIDONGDA môže nakonfigurovať uhlíkovú oceľ, nehrdzavejúcu oceľ alebo iné prírubové materiály podľa aplikácie, normy alebo výkresu zákazníka.
Aké sú kľúčové výhody?
Výber vhodnej flexibilnej hadice môže vyriešiť niekoľko bežných problémov v dopravných systémoch s veľkým priemerom. Medzi hlavné výhody patrí:
- Možnosť flexibilného pripojenia:Gumové telo umožňuje určité ohýbanie a posunutie, vďaka čomu je vhodné pre rozhrania zariadení ovplyvnené vibráciami alebo pohybom.
- Veľkoprietoková doprava:Veľký vnútorný priemer môže podporovať veľkoobjemový prenos médií tam, kde podmienky projektu vyžadujú väčšiu prietokovú kapacitu.
- Pohodlná integrácia príruby:Prírubové konce môžu byť prispôsobené bežným normám alebo prispôsobené podľa technických výkresov.
- Prispôsobivá výstuž:Látkové vystuženie a voliteľné špirálové oceľové drôtené konštrukcie je možné zvoliť podľa požiadaviek na tlak a vákuum.
- Prispôsobivosť médií:Vhodné vnútorné kaučukové zmesi je možné zvoliť pre vodu, kal, minerálny kal, piesok, štrk a iné špecifikované médiá.
- Flexibilita OEM a ODM:Priemer, dĺžka, tlak, vákuum, teplota, konfigurácia príruby, zmes gumy a farba môžu byť prispôsobené pre neštandardné aplikácie.
Kde sa bežne používa?
Aplikácia flexibilnej prírubovej hadice s veľkým priemerom sa rozširuje naprieč odvetviami, kde sa vyžaduje veľkoobjemový prenos materiálu a flexibilné pripojenia zariadení.
| priemysel | Typická aplikácia | Kľúčová úvaha |
|---|---|---|
| Baníctvo | Doprava minerálnych kalov a hlušiny | Abrázia, veľkosť častíc, koncentrácia, tlak |
| Bagrovanie | Prenášanie kalu, kalu a piesku | Vákuum, abrázia, prietok, flexibilita |
| Porty | Veľkoprietoková preprava tekutín a materiálu | Priemer, stredná kompatibilita, prispôsobenie príruby |
| Piesok a štrk | Zmesi vody a piesku a doprava častíc | Odolnosť proti opotrebovaniu a výstuž |
| Stavebné stroje | Flexibilné pripojenie čerpadla a mobilného potrubia | Pohyb, priestor ohybu, tlak |
| Priemyselná doprava | Priemyselná voda, kal a vhodné médiá | Teplota, tlak, zmes gumy |
Pre projekty zahŕňajúce špecializované médiá alebo náročné prevádzkové podmienky by kupujúci mali poskytnúť podrobné informácie o aplikácii pred dokončením konštrukcie hadice.
Aké technické parametre by mali kupujúci zvážiť?
Hadica by sa nemala vyberať iba podľa menovitého priemeru. Kompletná špecifikácia musí zohľadňovať mechanické, chemické, tepelné a spojovacie požiadavky aplikácie.
| Parameter | Prečo na tom záleží |
|---|---|
| Vnútorný priemer | Určuje dostupný prietokový kanál a veľkosť pripojenia. |
| Dĺžka | Ovplyvňuje geometriu inštalácie, povolený pohyb a podmienky ohybu. |
| Pracovný tlak | Určuje potrebnú výstuž a celkovú konštrukciu hadice. |
| Pracovné vákuum | Dôležité pre sacie aplikácie a výber vákuových nosných štruktúr. |
| Pracovná teplota | Určuje, či je zvolená gumová zmes vhodná pre médium a prostredie. |
| Prepravné médium | Ovplyvňuje výber gumovej zmesi a požiadavky na odolnosť proti opotrebovaniu. |
| Prietok | Pomáha určiť vhodný priemer a prevádzkovú konfiguráciu. |
| Štandardná príruba | Zabezpečuje kompatibilitu s párovacím zariadením alebo potrubím. |
Informácie o produkte JIDONGDA uvádzajú, že prírubové spoje je možné konfigurovať podľa GB, DIN, ANSI, JIS, ASME alebo zákazníckych výkresov. Konečné špecifikácie by mali byť potvrdené na základe skutočného projektu a nie predpokladať zo všeobecného popisu v katalógu.
Ako by si mal kupujúci vybrať správnu hadicu?
Pre priemyselné nákupné tímy môže poskytovanie úplných prevádzkových informácií vo fáze cenovej ponuky zefektívniť technické potvrdenie. Užitočný list špecifikácií by mal obsahovať:
- Požadovaný vnútorný priemer.
- Celková dĺžka hadice.
- Normálny a maximálny pracovný tlak.
- Požadovaný podtlak pre saciu službu.
- Druh dopravného média.
- Prevádzková a okolitá teplota.
- Požadovaný prietok.
- Požadovaný rozsah ohybu alebo posunutia.
- Štandard a rozmery príruby.
- Požadované množstvo a miesto doručenia.
Brúsne aplikácie vyžadujú ďalšie informácie. Napríklad projekty minerálnych kalov by mali identifikovať veľkosť a koncentráciu častíc, aby bolo možné vhodne vyhodnotiť vnútornú gumovú a výstužnú štruktúru.
Kupujúci si môžu pri porovnávaní rôznych požiadaviek na potrubia prezrieť aj súvisiace riešenia, ako sú gumová hadica s veľkým priemerom s prírubou, gumová hadica na bagrovanie s veľkým priemerom a iné riešenia gumových hadíc s veľkým priemerom.
Ako možno podporiť životnosť?
Správna inštalácia a pravidelná kontrola sú dôležité pre udržanie výkonu akejkoľvek priemyselnej gumenej hadice. Dokonca aj správne skonštruovaná hadica môže utrpieť predčasné poškodenie, ak je nainštalovaná nesprávne alebo prevádzkovaná mimo potvrdených limitov.
- Neprekračujte potvrdený pracovný tlak, podtlak ani teplotný rozsah.
- Vyhnite sa násilnému naťahovaniu, krúteniu alebo prudkému ohýbaniu hadice počas inštalácie.
- Skontrolujte vonkajší gumený povrch, či nemá praskliny, vydutia, zárezy a abnormálne opotrebovanie.
- Skontrolujte prírubové spoje na netesnosť a známky uvoľnenia.
- Sledujte hadice používané s abrazívnymi médiami na neobvyklé vzory opotrebovania.
- Ak zistíte poškodenie konštrukcie alebo abnormálne zrútenie hadice, zastavte prevádzku a prehodnoťte pracovné podmienky.
Inštalácia by mala tiež zabezpečiť, aby boli čelá prírub, otvory pre skrutky, tesniace plochy a protiľahlé komponenty správne zarovnané. Hadica by sa nemala tlačiť do polohy, ktorá vytvára zbytočné mechanické namáhanie.
Často kladené otázky
Aké sú hlavné výhody flexibilnej gumenej hadice s veľkým priemerom?
Jeho primárnymi výhodami je kombinácia prepravnej kapacity veľkého priemeru a flexibilného pripojenia. Môže sa použiť tam, kde je potrebné prispôsobiť sa vibráciám zariadenia, posunu potrubia, odchýlke inštalácie alebo pohybu mobilného zariadenia.
Môže JIDONGDA vyrobiť prírubu podľa výkresov zákazníka?
áno. Konfigurácie prírub je možné potvrdiť podľa platných noriem, rozmerov, požiadaviek na pripojenie alebo zákazníckych výkresov. Materiál príruby je možné zvoliť aj podľa požiadaviek projektu.
Dá sa tento typ hadice použiť na minerálnu kašu?
áno. Môže byť nakonfigurovaný pre aplikácie minerálnych kalov. Avšak veľkosť častíc, koncentrácia kalu, prietok, tlak, teplota a podmienky opotrebovania by mali byť poskytnuté tak, aby bolo možné vyhodnotiť vhodnú vnútornú gumovú zmes a výstužnú štruktúru.
Dá sa hadica prispôsobiť pre neštandardné aplikácie?
áno. Prispôsobenie môže zahŕňať priemer, dĺžku, tlak, vákuový tlak, teplotu, konfiguráciu príruby, gumovú zmes a farbu. Pri potvrdení špecifikácie je možné použiť zákaznícke výkresy, vzorky alebo podrobné technické parametre.
Aké informácie by som mal poskytnúť pri vyžiadaní cenovej ponuky?
Najužitočnejšie informácie zahŕňajú vnútorný priemer, dĺžku, pracovný tlak, požiadavku na vákuum, dopravné médium, teplotu, prietok, požiadavky na ohyb alebo posunutie, normu príruby, rozmery príruby, množstvo a miesto určenia.
Aká je typická dodacia lehota?
Štandardné produkty môžu byť vo všeobecnosti usporiadané do približne 7–20 pracovných dní, zatiaľ čo prispôsobené produkty a špeciálne špecifikácie by mali byť potvrdené podľa skutočných požiadaviek objednávky.
Záver
Dobre zvolená flexibilná hadica s veľkým priemerom môže poskytnúť efektívne spojenie medzi vysokokapacitným potrubím a zariadením, kde ide o pohyb, vibrácie, odchýlku inštalácie alebo náročné médiá. Kombinácia flexibilnej gumovej konštrukcie, výstužných vrstiev a prírubových spojov robí túto hadicu vhodnou pre široké spektrum aplikácií v oblasti ťažby, bagrovania, prístavov, stavebníctva, piesku a štrku a priemyselných aplikácií.
JIDONGDA podporuje prispôsobené konfigurácie na základe priemeru, dĺžky, tlaku, vákua, teploty, dopravného média, požiadaviek na prírubu a gumovej zmesi. Pre projekty, kde štandardné špecifikácie hadíc nemôžu úplne zodpovedať podmienkam inštalácie, poskytnutie úplných technických informácií umožňuje presnejšie vyhodnotenie štruktúry hadice a konfigurácie pripojenia. Ak hľadáte spoľahlivé riešenie pre náročné potrubné pripojenie,kontaktujte náss vašimi výkresmi, prevádzkovými parametrami alebo požiadavkami projektu, aby ste s JIDONGDA prediskutovali vhodné prispôsobené hadicové riešenie.
