Ako môže gumový kompenzátor s dvojitou guľou zlepšiť flexibilitu potrubia a kontrolu vibrácií

JIDONGDAzásobujeGumový dilatačný spoj s dvojitou guľoupre priemyselné potrubné systémy, ktoré vyžadujú spoľahlivú izoláciu vibrácií, kompenzáciu pohybu a flexibilitu pripojenia. Tento flexibilný komponent, navrhnutý s dvojguľovým gumeným telom, zosilnenými vrstvami tkaniny a ochranou sieťoviny z nehrdzavejúcej ocele, je vhodný pre náročné potrubné aplikácie zahŕňajúce čerpadlá, kompresory, vodné systémy, vzduch, olej, mierne chemikálie a iné priemyselné kvapaliny.

Dvojguľový kompenzátor je navrhnutý tak, aby absorboval pohyb potrubia a zároveň pomáhal znižovať vibrácie a napätie prenášané z pripojeného zariadenia do potrubného systému. V porovnaní so štruktúrou s jednou guľou jej geometria s dvoma guľami poskytuje dodatočnú flexibilitu a absorpciu pohybu. JIDONGDA ponúka vystužené gumové kompenzátory s použitím materiálov ako EPDM, NBR a neoprén, s viacvrstvovou tkaninou a vonkajšou vrstvou sieťoviny z nehrdzavejúcej ocele. V závislosti od konštrukcie môžu dostupné špecifikácie pokrývať tlakové triedy DN32–DN600, PN10/PN16/PN25 a teplotné rozsahy od -20 °C do +120 °C, pričom pre vyššie teploty sú k dispozícii špeciálne zmesi.

Obsah

1. Čo je to dvojguľový gumový dilatačný spoj?
2. Prečo je to dôležité v priemyselných potrubných systémoch?
3. Ako je kĺb vytvorený?
4. Aké sú hlavné výkonnostné výhody?
5. Aké technické špecifikácie by mali kupujúci skontrolovať?
6. Kde sa dá použiť?
7. Ako by si mali kupujúci vybrať správny model?
8. Čo treba zvážiť pri inštalácii?
9. Často kladené otázky
10. Ako môžete požiadať o prispôsobené riešenie?

Čo je to dvojguľový gumový dilatačný spoj?

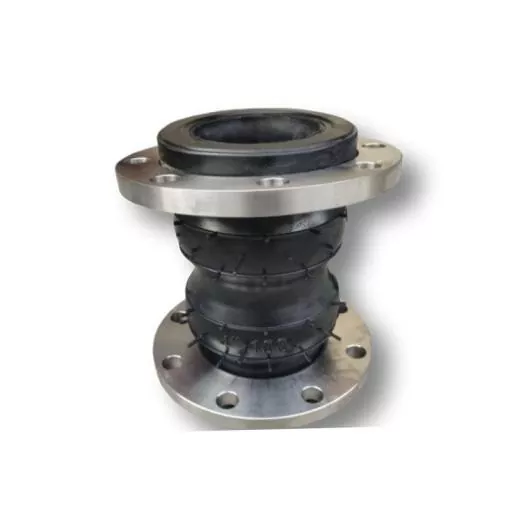

Gumový kompenzátor s dvojitou guľou je komponent flexibilného potrubného spojenia pozostávajúci z dvoch guľových gumených častí. Jeho primárnym účelom je prispôsobiť sa pohybu a znížiť prenos vibrácií medzi zariadením a pripojeným potrubím.

Na rozdiel od pevných potrubných spojení môže flexibilná gumená štruktúra reagovať na axiálny, bočný a uhlový pohyb. Vďaka tomu je spoj obzvlášť užitočný okolo rotujúcich alebo vratných zariadení, kde vibrácie a kolísanie tlaku môže spôsobiť dodatočné namáhanie potrubí.

Konfigurácia s dvojitou guľou je užitočná najmä vtedy, keď potrubný systém vyžaduje väčšiu flexibilitu a absorpciu vibrácií, než môže poskytnúť konvenčný jednoguľový konektor. Sférická geometria skôr rozdeľuje pohyb cez flexibilné gumené telo než sústreďuje všetok pohyb do pevného spojovacieho bodu.

Pre kupujúcich, ktorí porovnávajú gumové kompenzátory, by sa dizajn s dvojitou guľou mal vyhodnotiť podľa prevádzkového tlaku, teploty, média, požiadaviek na pohyb, konfigurácie príruby a podmienok inštalácie.

Prečo je to dôležité v priemyselných potrubných systémoch?

Priemyselné potrubia sú zriedkavo vystavené úplne statickým podmienkam. Čerpadlá sa spúšťajú a zastavujú, kompresory generujú mechanické vibrácie, kvapaliny spôsobujú kolísanie tlaku a zmeny teploty spôsobujú rozťahovanie alebo zmršťovanie pripojených komponentov.

Bez primeranej flexibility sa tieto dynamické sily môžu prenášať priamo do potrubí, prírub, ventilov, čerpadiel a iných zariadení. Opakované zaťaženie môže časom prispieť k únave, namáhaniu spojov, netesnostiam alebo predčasnému opotrebovaniu komponentov.

Flexibilný dilatačný spoj pomáha izolovať tieto vplyvy. Jeho gumené telo poskytuje kontrolovanú zónu pohybu medzi tuhými časťami potrubia, zatiaľ čo výstužné vrstvy podporujú štruktúru pri prevádzkovom zaťažení.

• Absorbuje vibrácie generované zariadením.
• Kompenzuje pohyb potrubia.
• Pomáha znižovať koncentráciu stresu okolo spojov.
• Prispôsobuje teplotný pohyb a tolerancie inštalácie.
• Podporuje stabilnejšiu prevádzku dynamických potrubných systémov.
• Pomáha chrániť pripojené zariadenia pred nadmerným prenosom vibrácií.

Ako je kĺb vytvorený?

Výkon flexibilného dilatačného spoja do značnej miery závisí od jeho geometrie, gumovej zmesi, štruktúry výstuže a konštrukcie spoja. Typická zosilnená dvojguľová konfigurácia kombinuje niekoľko funkčných vrstiev.

Dvojsférické gumené telo

Dvojsférická geometria vytvára flexibilnú pracovnú časť schopnú zvládnuť pohyb vo viacerých smeroch. Zakrivená štruktúra tiež umožňuje deformáciu bez spoliehania sa na úplne tuhé spojenie.

Viacvrstvová látková výstuž

Do gumeného tela je zakomponovaná tkaninová výstuž na zlepšenie odolnosti proti tlaku a odolnosti proti únave. Konštrukcia výstuže sa volí podľa požadovanej tlakovej triedy a podmienok použitia.

Ochrana sieťoviny z nehrdzavejúcej ocele

Vonkajšia vrstva sieťoviny z nehrdzavejúcej ocele môže poskytnúť dodatočnú mechanickú ochranu a konštrukčnú podporu. Je obzvlášť cenná v prostrediach, kde je kompenzátor vystavený dynamickému zaťaženiu a opakovaným vibráciám.

Prírubové pripojenie

Prírubové konce poskytujú praktickú metódu pripojenia flexibilného spoja k existujúcemu potrubiu. Správne rozmery príruby, vzory skrutiek, výber tesnenia a zarovnanie sú dôležité pre zachovanie tesniaceho výkonu.

Aké sú hlavné výkonnostné výhody?

Hodnota dvojguľového gumového kompenzátora presahuje jednoduchú flexibilitu potrubia. Jeho konštrukcia rieši niekoľko bežných problémov, s ktorými sa stretávame v priemyselných potrubných systémoch.

Vďaka týmto vlastnostiam je produkt vhodný pre aplikácie, kde konvenčný pevný konektor nemusí poskytovať dostatočnú flexibilitu alebo izoláciu vibrácií.

Aké technické špecifikácie by mali kupujúci skontrolovať?

Výber flexibilného spoja by mal začať skutočnými prevádzkovými podmienkami, a nie jednoduchým výberom menovitého priemeru potrubia. Nasledujúce špecifikácie sú obzvlášť dôležité pri hodnotení konštrukcie s dvojitou guľou.

Skutočný výber by mal vždy vychádzať z celkového návrhu systému. Pred výrobou je potrebné potvrdiť tlak, teplotu, zloženie kvapaliny, amplitúdu pohybu, rozmery príruby a prostredie inštalácie.

Kde sa dá použiť?

Dvojguľové flexibilné spojenie je obzvlášť dôležité pre potrubné systémy, kde nemožno úplne eliminovať vibrácie, pohyb alebo mechanické namáhanie.

Čerpadlové a kompresorové systémy

Čerpadlá a kompresory sú bežnými zdrojmi mechanických vibrácií. Inštalácia flexibilného spoja v blízkosti zariadenia môže pomôcť obmedziť prenos vibrácií do pripojeného potrubia.

Vodné a kvapalinové potrubie

Systémy na úpravu vody, priemyselnú cirkuláciu vody a všeobecné systémy na prepravu tekutín môžu používať gumové kompenzátory na prispôsobenie sa pohybu pri zachovaní flexibilných spojení.

Priemyselné výrobné linky

Systémy prepravujúce kompatibilné oleje, vzduch, mierne chemikálie a iné priemyselné kvapaliny môžu používať rôzne gumové zmesi podľa požadovanej odolnosti média.

Komplexné usporiadanie potrubí

Tam, kde viaceré časti potrubia, pripojenia zariadení a štrukturálne tolerancie vytvárajú problémy so zarovnaním, správne zvolený flexibilný spoj môže poskytnúť dodatočnú kapacitu pohybu.

Ako by si mali kupujúci vybrať správny model?

Tímy obstarávania by mali poskytnúť podrobné prevádzkové informácie, keď žiadajú o cenovú ponuku. To umožňuje výrobcovi prispôsobiť gumovú zmes, výstuž, veľkosť, menovitý tlak a konfiguráciu pripojenia skutočnej aplikácii.

1. Potvrďte priemer potrubia:Identifikujte požadované DN alebo nominálnu veľkosť potrubia.
2. Skontrolujte prevádzkový tlak:Zvoľte tlakovú triedu vhodnú pre normálne a prechodné prevádzkové podmienky.
3. Identifikujte prevádzkovú teplotu:Zvážte normálnu teplotu aj potenciálnu maximálnu teplotu.
4. Uveďte médium:Voda, olej, vzduch, chemikálie a iné kvapaliny môžu vyžadovať rôzne gumové zmesi.
5. Zmerajte pohyb:Určite očakávaný axiálny, bočný a uhlový pohyb.
6. Potvrďte rozmery príruby:Vzory otvorov pre skrutky a rozmery pripojenia musia zodpovedať potrubiu.
7. Zvážte prostredie inštalácie:Vonkajšie vystavenie, intenzita vibrácií a okolité zariadenia môžu ovplyvniť konečnú konfiguráciu.

Včasné poskytnutie týchto podrobností môže znížiť chyby špecifikácií a zefektívniť prispôsobenie OEM.

Čo treba zvážiť pri inštalácii?

Dokonca aj správne skonštruovaný dilatačný spoj vyžaduje správnu inštaláciu. Flexibilné teleso by sa nemalo považovať za náhradu správnej podpery alebo zarovnania potrubia.

• Pred dotiahnutím skrutiek skontrolujte zarovnanie príruby.
• Použite kompatibilné tesnenia a správne špecifikované upevňovacie prvky.
• Počas inštalácie sa vyhnite nadmernému naťahovaniu, stláčaniu alebo krúteniu.
• Uistite sa, že susedné potrubie je správne podopreté.
• Zabráňte poškodeniu gumeného tela ostrými predmetmi alebo vonkajšími komponentmi.
• Skontrolujte, či prevádzkový pohyb zostáva v rámci navrhnutého rozsahu kompenzácie.
• Pravidelne kontrolujte spoj, či nevykazuje viditeľné opotrebovanie, praskliny, deformácie alebo problémy s pripojením.

Správna inštalácia pomáha spoju fungovať podľa jeho zamýšľaného dizajnu a môže znížiť zbytočné mechanické zaťaženie pružného prvku.

Často kladené otázky

1. Aká je hlavná výhoda gumového kompenzátora s dvojitou guľou?

Hlavnou funkčnou výhodou je jeho schopnosť poskytnúť zvýšenú absorpciu pohybu a izoláciu vibrácií prostredníctvom dvojguľovej flexibilnej konštrukcie.

2. Aké materiály sú dostupné pre gumené telo?

Bežné možnosti materiálov zahŕňajú EPDM, NBR a neoprén. Prispôsobené kaučukové zmesi možno zvážiť aj vtedy, keď prevádzkové médium alebo teplota vyžaduje špecifické zloženie.

3. Aké hodnoty tlaku sú k dispozícii?

V závislosti od konštrukcie a požiadaviek aplikácie môžu byť konfigurácie navrhnuté pre triedy pracovného tlaku PN10, PN16 alebo PN25.

4. Aké veľkosti je možné prispôsobiť?

Referenčný sortiment zahŕňa DN32 až DN600, pričom väčšie veľkosti možno zvážiť podľa projektových požiadaviek a technických špecifikácií.

5. Môže byť použitý v blízkosti čerpadiel a kompresorov?

áno. Čerpadlá a kompresory sú typické miesta inštalácie, pretože tieto stroje môžu vytvárať vibrácie a dynamické zaťaženie, ktoré je potrebné izolovať od pripojených potrubí.

6. Dá sa typ pripojenia prispôsobiť?

áno. K dispozícii sú prírubové spojenia a môžu byť vyvinuté prispôsobené tvarovky podľa konfigurácie potrubia a požiadaviek projektu.

Ako môžete požiadať o prispôsobené riešenie?

Pre priemyselných zákazníkov je výber správneho flexibilného spoja kombináciou špecifikácií produktu a systémového inžinierstva. JIDONGDA poskytuje prispôsobené riešenia gumových kompenzátorov pokrývajúcich rôzne priemery, gumové zmesi, výstužné štruktúry, tlakové požiadavky a konfigurácie spojov. Pri vyžiadaní cenovej ponuky uveďte veľkosť potrubia, prevádzkový tlak, teplotu, médium, požiadavky na pohyb, rozmery príruby a aplikačné prostredie, kedykoľvek je to možné. Tieto detaily umožňujú výrobcovi presnejšie vyhodnotiť vhodnú konfiguráciu.

Ak hľadáte spoľahlivé flexibilné pripojenie pre čerpadlo, kompresor, vodovodné potrubie, systém priemyselných procesov alebo inú náročnú aplikáciu,kontaktujte násna prediskutovanie vašich prevádzkových podmienok, požiadaviek na prispôsobenie, technických špecifikácií a potrieb hromadnej objednávky s JIDONGDA.
