Ako môže vlnitý kovový kompenzátor zlepšiť spoľahlivosť vysokoteplotných potrubných systémov

Zhrnutie článku: A vlnitý kovový dilatačný spojposkytuje riadenú flexibilitu pre priemyselné potrubia vystavené tepelnej rozťažnosti, vibráciám, kolísaniu tlaku a mechanickému pohybu. Použitím vlnitej konštrukcie vlnovca z nehrdzavejúcej ocele môže kompenzovať axiálne, bočné a uhlové posunutie a zároveň pomáha znižovať únavu zvaru, netesnosť príruby a deformáciu súvisiacu s napätím. Táto príručka vysvetľuje princíp činnosti, kľúčové špecifikácie, materiálové možnosti, aplikácie, faktory výberu a výhody pre náročné potrubné systémy.

Obsah

1. Čo je to vlnitý kovový kompenzátor?
2. Ako to funguje v priemyselnom potrubí?
3. Aké sú kľúčové technické špecifikácie?
4. Aké sú hlavné výhody?
5. Kde sa bežne používa?
6. Ako by ste si mali vybrať ten správny produkt?
7. Často kladené otázky
8. Záverečné myšlienky

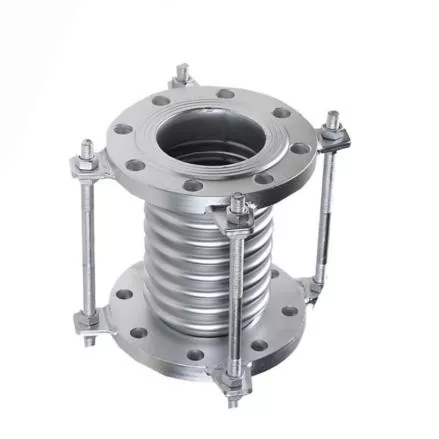

Čo je to vlnitý kovový kompenzátor?

JIDONGDAzásoby aVlnitý kovový kompenzátornavrhnuté tak, aby poskytovali priemyselnému potrubiu riadenú flexibilitu bez obetovania štrukturálnej stability. Jeho vlnitá vlnovcová konštrukcia umožňuje potrubiu prispôsobiť sa pohybu spôsobenému teplotnými zmenami, vibráciami zariadenia, kolísaním tlaku a mechanickým namáhaním.

Na rozdiel od pevnej časti potrubia vytvára dilatačný spoj v potrubnom systéme zámerne flexibilnú oblasť. Keď sa potrubie zohreje alebo ochladí, jeho dĺžka a poloha sa môžu zmeniť. Ak sú tieto pohyby obmedzené, okolo zvarov, prírub, ventilov, čerpadiel a pripojených zariadení sa môže nahromadiť nadmerné napätie. Správne navrhnutý kovový kompenzátor pomáha absorbovať tieto pohyby skôr, ako sa stanú škodlivými nákladmi.

Pre kupujúcich, ktorí hodnotia priemyselné kovové kompenzátory, by sa mal materiál vlnovca, požiadavky na pohyb, menovitý tlak, teplotný rozsah, spôsob pripojenia a prostredie inštalácie posudzovať spoločne.

Ako to funguje v priemyselnom potrubí?

Princíp činnosti je založený na riadenej elastickej deformácii vlnitého kovového vlnovca. Viacnásobné zákruty umožňujú ohyb vlnovca pri pohybe pripojeného potrubia, zatiaľ čo kovová konštrukcia udržuje tlakovú hranicu.

Kompenzácia tepelnej rozťažnosti

Vysokoteplotné potrubia sa rozširujú so zvyšujúcou sa teplotou procesu a zmenšujú sa pri poklese. V parných, kotlových, chemických, olejových a tepelno-kvapalinových systémoch môžu opakované teplotné cykly spôsobiť značný pohyb. Vlnitý vlnovec absorbuje tento posun a znižuje napätie prenášané na tuhé časti potrubia.

Mechanická a vibračná kompenzácia

Priemyselné zariadenia, ako sú čerpadlá, kompresory, ventilátory, turbíny a rotačné stroje, môžu spôsobiť vibrácie do pripojeného potrubia. Vhodne navrhnutý dilatačný spoj sa môže prispôsobiť kontrolovanému pohybu a pomáha predchádzať priamemu prenosu vibrácií cez pevné potrubné spoje.

Viacsmerný pohyb

V závislosti od konštrukcie systému môžu kovové kompenzátory kompenzovať tri hlavné kategórie pohybu:

• Axiálny pohyb:stlačenie alebo predĺženie pozdĺž osi potrubia.
• Bočný pohyb:bočný posun pripojených častí potrubia.
• Uhlový pohyb:rotačný pohyb medzi pripojenými časťami potrubia.

Aké sú kľúčové technické špecifikácie?

Výber kompenzátora by mal začať skutočnými prevádzkovými podmienkami, a nie jednoduchým výberom nominálnej veľkosti potrubia. Informácie o produkte JIDONGDA zahŕňajú vlnovce z nehrdzavejúcej ocele s rôznymi materiálmi a konfiguráciami pripojenia pre priemyselné aplikácie.

Pre každý projekt by sa mali potvrdiť skutočné požiadavky na tlak, teplotu, pohyb, frekvenciu cyklu a únavu. Prispôsobené návrhy možno zvážiť, keď štandardné konfigurácie nespĺňajú podmienky inštalácie.

Aké sú hlavné výhody?

1. Spoľahlivý výkon pri zvýšených teplotách

Kovové vlnovce sú obzvlášť vhodné pre aplikácie, kde teploty prekračujú praktický prevádzkový rozsah mnohých konvenčných flexibilných komponentov. V závislosti od výberu materiálu a dizajnu môže konštrukcia z nehrdzavejúcej ocele podporovať náročné tepelné prostredie.

2. Znížené napätie potrubia

Tepelný pohyb môže postupne vytvárať nadmerné zaťaženie v pevných bodoch a pripojeniach zariadení. Zavedením kontrolovanej flexibility pomáha dilatačný spoj prerozdeľovať pohyb a znižovať koncentráciu stresu v kritických oblastiach.

3. Lepšia odolnosť voči vibráciám

Tam, kde strojové zariadenie generuje nepretržité alebo prerušované vibrácie, flexibilné kovové spojenie môže pomôcť izolovať pohyb medzi zariadením a potrubím. To môže prispieť k zlepšeniu stability systému, keď je spoj správne vybraný a nainštalovaný.

4. Flexibilné možnosti inštalácie

Závitové, prírubové a zvárané konfigurácie umožňujú integrovať dilatačné spoje do rôznych architektúr potrubí. Výrobky so závitom s malým priemerom môžu byť užitočné okolo kompaktných pripojení zariadení, zatiaľ čo prírubové a zvárané konštrukcie môžu vyhovovať väčším priemyselným potrubným systémom.

5. Dlhodobá cyklická výkonnosť

Priemyselné potrubia môžu počas svojej životnosti prejsť tisíckami cyklov ohrevu a chladenia. Správna geometria mechov, výber materiálu, kvalita tvarovania a kontrola pohybu sú preto dôležité pre dosiahnutie spoľahlivého únavového výkonu.

Kde sa bežne používa?

Vlnitý kovový kompenzátor je cenný všade tam, kde sa pevné potrubie musí prispôsobiť teplotnému posunu alebo mechanickému pohybu. Typické oblasti použitia zahŕňajú:

• Petrochemické spracovateľské potrubia
• Elektrárne
• Parné a kotlové systémy
• Vysokoteplotné systémy HVAC
• Zariadenie priemyselných pecí
• Zariadenia na spracovanie ropy a plynu
• Potrubia na chemické spracovanie
• Systémy námorného inžinierstva
• Pripojenia mechanických zariadení
• Systémy na prepravu tekutín pri vysokej teplote

Napríklad parné potrubie spájajúce kotol s nadväzujúcim zariadením môže počas spúšťania zaznamenať výraznú tepelnú rozťažnosť. Bez adekvátnej kompenzácie pohybu môže toto rozšírenie spôsobiť dodatočné zaťaženie na podpery rúr a trysky zariadenia. Správne navrhnutý kompenzátor vlnovca poskytuje určenú oblasť, kde môže dôjsť k tomuto pohybu.

Ako by ste si mali vybrať ten správny produkt?

Výber produktu by mal byť založený skôr na technických údajoch než na samotnom vzhľade alebo menovitom priemere. Pred vyžiadaním cenovej ponuky by si kupujúci mali pripraviť nasledujúce informácie:

1. Menovitý priemer potrubia:Identifikujte požadovanú veľkosť DN a rozmery pripojenia.
2. Prevádzková teplota:Zadajte normálnu, minimálnu a maximálnu teplotu.
3. Prevádzkový tlak:Zahrňte normálny a maximálny pracovný tlak.
4. Požiadavky na pohyb:Definujte očakávaný axiálny, laterálny alebo uhlový pohyb.
5. Médiá:Zistite, či systém prenáša paru, vodu, olej, plyn, chemikálie alebo inú tekutinu.
6. Požiadavky na materiál:Vyberte SS304, SS316, SS321 alebo inú vhodnú zliatinu podľa prostredia.
7. Spôsob pripojenia:Zistite, či sú potrebné závitové, prírubové alebo zvárané konce.
8. Podmienky inštalácie:Zvážte dostupný priestor, podpery rúr, vodidlá, kotvy a pripojenia zariadení.

Je tiež dôležité rozlíšiť dilatačnú škáru od všeobecnej flexibilnej spojky. Dilatačné škáry sú navrhnuté podľa špecifických požiadaviek na pohyb a únavu, takže geometria vlnovca a systémové obmedzenia by sa mali hodnotiť ako súčasť kompletného návrhu potrubia.

Často kladené otázky

Q1: Aký je hlavný účel vlnitého kovového dilatačného spoja?

Jeho primárnym účelom je kompenzovať tepelnú rozťažnosť a riadený mechanický pohyb v potrubných systémoch a zároveň znižovať napätie prenášané na tuhé komponenty.

Q2: Môžu byť kovové kompenzátory použité pre parné potrubia?

áno. Vlnovcové kompenzátory z nehrdzavejúcej ocele sa bežne používajú v potrubí pary a kotlov za predpokladu, že zvolený materiál, tlak, teplota a pohybová kapacita zodpovedajú prevádzkovým podmienkam.

Q3: Aké materiály sa bežne používajú?

Bežné možnosti zahŕňajú nehrdzavejúcu oceľ SS304, SS316 a SS321. Prispôsobené zliatiny je možné zvážiť aj vtedy, keď si to vyžaduje vyššia odolnosť proti korózii alebo špeciálne prevádzkové podmienky.

Q4: Sú závitové kompenzátory vhodné pre malé potrubia?

áno. Závitové konfigurácie sú vhodné najmä pre potrubia s menším priemerom, pripojenia zariadení a inštalácie s obmedzeným priestorom.

Q5: Aký je rozdiel medzi axiálnym, laterálnym a uhlovým pohybom?

Axiálny pohyb nastáva pozdĺž osi potrubia, laterálny pohyb nastáva do strán a uhlový pohyb zahŕňa rotáciu medzi pripojenými časťami potrubia. Pred výberom dilatačnej škáry je potrebné určiť požadovaný typ pohybu.

Q6: Môže byť produkt prispôsobený?

áno. V závislosti od požiadaviek projektu môže prispôsobenie zahŕňať triedu materiálu, veľkosť, menovitý tlak, konfiguráciu pripojenia a ďalšie technické parametre.

Záverečné myšlienky

Správne skonštruovanéVlnitý kovový kompenzátormôže hrať dôležitú úlohu pri ochrane priemyselného potrubia pred tepelnou rozťažnosťou, vibráciami, mechanickým posunom a nahromadeným napätím. S vlnovcom z nehrdzavejúcej ocele, viacerými možnosťami pripojenia a konfigurovateľnými technickými parametrami sa dá prispôsobiť náročným aplikáciám v oblasti výroby energie, petrochémie, chemického spracovania, HVAC, námorných a vysokoteplotných kvapalinových systémov. JIDONGDA podporuje prispôsobené riešenia kovových kompenzátorov na základe projektovej veľkosti, materiálu, tlaku, teploty, pohybu a požiadaviek na pripojenie. Ak vyberáte kompenzátor pre novú inštaláciu alebo výmenu existujúceho komponentu,kontaktujte násprediskutovať vaše prevádzkové podmienky a požiadať o vhodné priemyselné riešenie.
