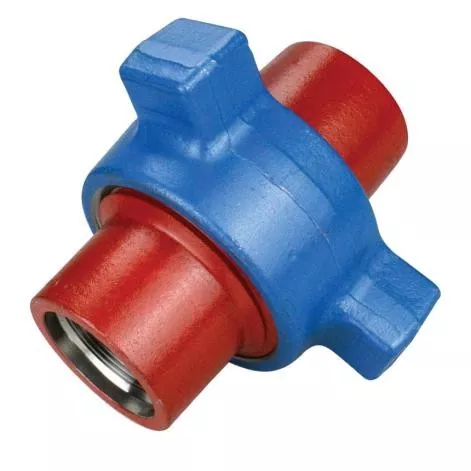

Hammer Union

Pri vysokotlakových ropných poliach a priemyselných potrubných prevádzkach nie sú spojovacie komponenty pasívne armatúry – sú to aktívne bezpečnostné prvky zodpovedné za udržiavanie integrity systému pri extrémnom tlaku, vibráciách a nárazoch.

Hammer Union je navrhnutý ako vysokotlakový rýchly spojovací systém určený pre aplikácie, kde sa vyžaduje rýchla montáž, spoľahlivé tesnenie a prevádzková bezpečnosť súčasne. Na rozdiel od štandardných potrubných tvaroviek je špeciálne navrhnutý tak, aby odolal opakovaným vysokotlakovým cyklom a drsným prevádzkovým prostrediam bez toho, aby došlo k zníženiu tesniaceho výkonu.

Prečo zlyhania vysokotlakového pripojenia naďalej ohrozujú priemyselné operácie?

V ropných poliach a vysokotlakových systémoch prenosu tekutín spoľahlivosť pripojenia priamo ovplyvňuje prevádzkovú bezpečnosť, výkon zariadenia a efektivitu projektu. Konvenčné potrubné tvarovky majú často problémy s udržaním stabilného tesnenia v extrémnych pracovných podmienkach, najmä ak sú vystavené nepretržitým vibráciám, kolísaniu tlaku a opakovanej montáži. Dokonca aj menšie poruchy pripojenia môžu prerušiť výrobu, zvýšiť náklady na údržbu a spôsobiť vážne bezpečnostné riziká na mieste.

Hammer Union je špeciálne navrhnutý tak, aby riešil tieto výzvy prostredníctvom robustnej štruktúry mechanického uzamykania a presnej technológie tesnenia. Jeho kované telo a vymeniteľný tesniaci systém poskytujú spoľahlivý výkon v náročných prostrediach, kde bežné spoje môžu zlyhať.

Odolnosť voči tlakovým rázom

Náhle tlakové rázy vznikajúce počas čerpania, lámania alebo vŕtania kladú na spojovacie body obrovský tlak. Hammer Union absorbuje tieto dynamické zaťaženia pri zachovaní bezpečného mechanického záberu, čím sa znižuje riziko neočakávaného odpojenia.

Vynikajúca stabilita vibrácií

Nepretržité vibrácie čerpadiel, kompresorov a vŕtacích zariadení môžu postupne uvoľňovať bežné závitové spoje. Jeho uzamykací mechanizmus minimalizuje pohyb medzi komponentmi, čím pomáha udržiavať dlhodobú integritu spojenia.

Spoľahlivá prevencia úniku

Opakované tlakové cykly urýchľujú opotrebovanie tesnenia v tradičných armatúrach. Hammer Union využíva presne opracované tesniace plochy a vymeniteľné elastomérové ​​tesnenia na dosiahnutie konzistentného tesniaceho výkonu a výrazné zníženie rizika úniku.

Rýchlejšie operácie údržby

Vybavenie ropných polí vyžaduje častú kontrolu a výmenu. Umožňuje rýchle pripojenie a demontáž bez zložitých nástrojov, minimalizuje prestoje a zlepšuje efektivitu údržby.

Dlhodobá štrukturálna odolnosť

Vyrobené z kovanej uhlíkovej ocele, legovanej ocele alebo nehrdzavejúcej ocele, Hammer Union ponúka vynikajúcu odolnosť voči únave, mechanickému opotrebovaniu a drsnému prevádzkovému prostrediu, vďaka čomu je vhodné pre dlhodobé priemyselné služby.

Aplikácie

Hammer Union je široko používaný všade tam, kde vysokotlakový prenos tekutín vyžaduje bezpečné, rýchle a opakovateľné spojenia. Jeho všestranný dizajn z neho robí základnú súčasť v rámci ťažobných operácií s ťažbou ropy a zemného plynu, ako aj priemyselných systémov na manipuláciu s kvapalinami.

Ropné vrty

Používa sa na pripojenie vysokotlakových vrtných vedení, systémov cirkulácie bahna a povrchových potrubných sietí pri zabezpečení spoľahlivého prenosu kvapaliny počas nepretržitých vŕtacích činností.

Hydraulické lámacie zariadenie

Inštalované na nákladných automobiloch, potrubných systémoch a vysokotlakových čerpacích jednotkách, kde je rýchla montáž a spoľahlivé tesnenie nevyhnutné pre efektívne operácie štiepenia.

Cementovacie systémy

Poskytuje bezpečné spojenie medzi čerpadlami, cementačnými jednotkami a zariadením na ústí vrtu, čím podporuje stabilnú dodávku kalu za podmienok zvýšeného tlaku.

Vybavenie studne

Široko používaný v systémoch prietokového potrubia v ústí vrtu, škrtiacich a zabíjacích linkách a výrobných testovacích zariadeniach, ktoré vyžadujú vysokú mechanickú pevnosť a výkon bez úniku.

Offshore ropné a plynárenské platformy

Modely Hammer Union z nehrdzavejúcej ocele sú vhodné do pobrežných prostredí, kde je rozhodujúca odolnosť proti korózii, štrukturálna spoľahlivosť a dlhá životnosť.

Priemyselné vysokotlakové potrubia

Používa sa tiež v baníctve, chemickom spracovaní, preprave energie, tlakových testovacích systémoch a iných priemyselných aplikáciách zahŕňajúcich vysokotlakový prenos kvapalín alebo plynov.

Technické špecifikácie

Často kladené otázky

Q1. Ktoré modely FIG dodávate?

Dodávame komplexný rad modelov Hammer Union, vrátane FIG 100, FIG 200, FIG 206, FIG 300, FIG 400, FIG 602, FIG 1002, FIG 1502, ako aj prispôsobené konfigurácie na základe požiadaviek projektu.

Q2. Aké materiály sú k dispozícii?

V závislosti od aplikácie môže byť Hammer Union vyrobený z kovanej uhlíkovej ocele, legovanej ocele alebo nehrdzavejúcej ocele. Rôzne tesniace materiály ako NBR, HNBR a FKM sú tiež dostupné pre rôzne prevádzkové prostredia.

Q3. Je tesniaci krúžok vymeniteľný?

áno. Tesniaci prvok je navrhnutý pre jednoduchú výmenu počas bežnej údržby, pomáha znižovať náklady na údržbu a zároveň predlžuje celkovú životnosť spojovacieho systému.

Q4. Ponúkate prispôsobené riešenia Hammer Union?

áno. Poskytujeme výrobné služby OEM a ODM vrátane prispôsobených veľkostí, tlakových tried, materiálov, konfigurácií tesnení a značky podľa špecifikácií zákazníka.

Q5. Aké kontroly kvality sa vykonávajú pred dodaním?

Každá únia prechádza prísnymi postupmi kontroly kvality, vrátane rozmerovej kontroly, overenia materiálu, tlakovej skúšky, skúšky tesniaceho výkonu a kontroly vzhľadu, aby sa zabezpečil spoľahlivý výkon v teréne.
