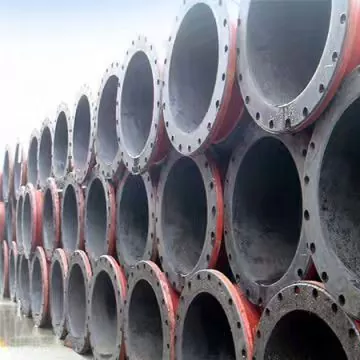

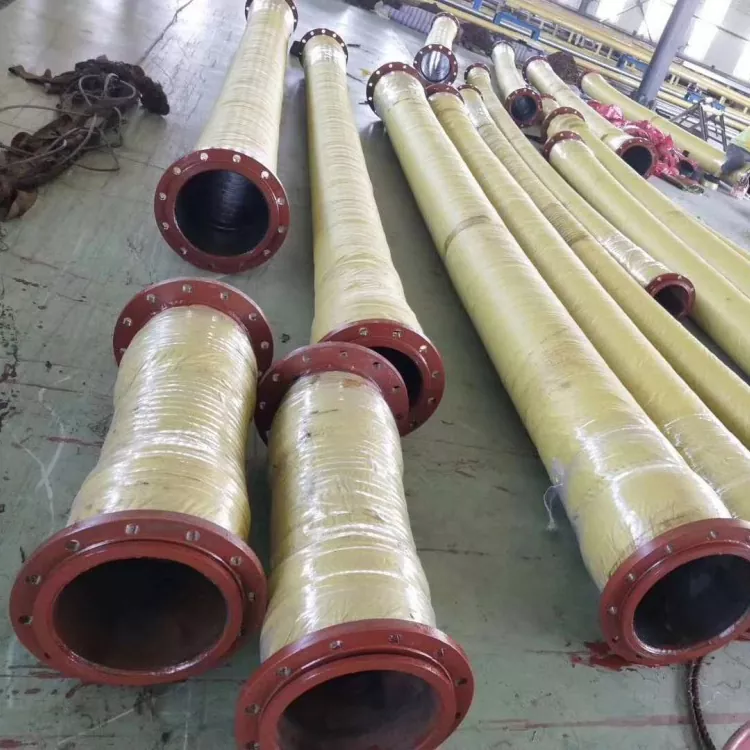

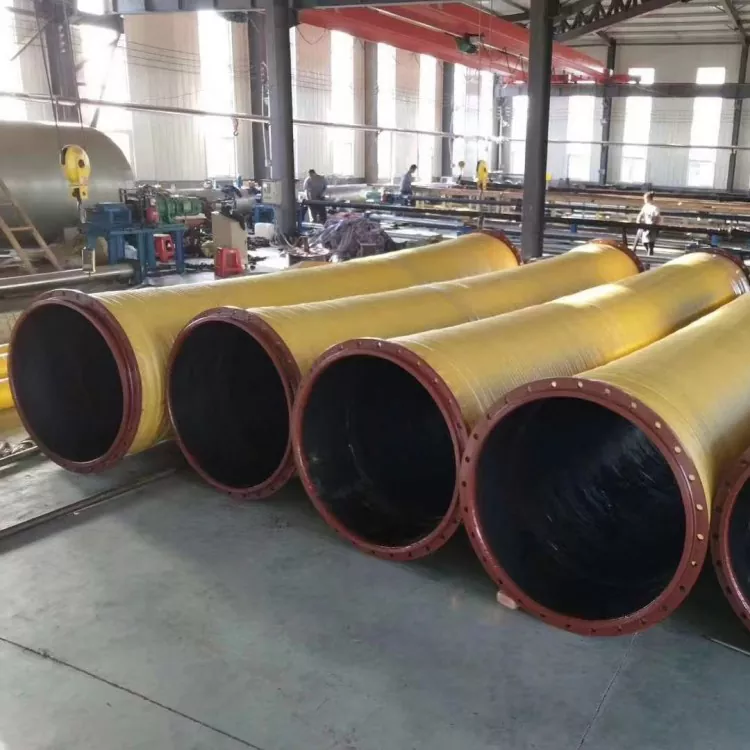

Gumová hadica s veľkým priemerom pre vysoké zaťaženie

Prírubová gumová hadica s veľkým priemerom JIDONGDA je navrhnutá pre náročnejšie technické prostredie v porovnaní s bežnými dopravnými hadicami.

Médiá ako minerálna kaša, piesok, štrk a hlušina môžu spôsobiť trvalé opotrebovanie vnútornej steny hadice. Medzitým môže prevádzka veľkých zariadení zahŕňať aj vibrácie, kolísanie tlaku a mechanické zaťaženie.

Preto by sa výber tohto produktu nemal zameriavať na jeden parameter, ale mal by zvážiť celkovú zhodu:

· Vnútorná gumová odolnosť proti opotrebovaniu

· Vrstva vystuženia

· Vonkajšia gumená ochrana

· Prírubové pripojenie

· Skutočné prevádzkové podmienky

Logika výberu pre veľké zaťaženie

Hadice pre veľké zaťaženie neznamenajú len zvýšenie hrúbky steny.

Je potrebné potvrdiť strednú úroveň opotrebovania, pracovný tlak, vákuový tlak, dĺžku, stav ohybu, prostredie inštalácie a podmienky namáhania príruby.

Pri vysoko abrazívnych aplikáciách kalov by mala byť veľkosť častíc a koncentrácia média uvedená ako priorita.

Štruktúra a dizajn odolný voči opotrebovaniu

Vnútorná gumová vrstva je zodpovedná za stredný kontakt a odolnosť proti opotrebovaniu.

Viacnásobné vrstvy kordovej tkaniny/textilnej výstuže tvoria hlavnú výstužnú štruktúru.

Podľa podmienok nasávania je možné pridať špirálový oceľový drôt.

Vonkajšia gumová vrstva poskytuje ochranu životného prostredia.

Príruba slúži ako koncová spojovacia konštrukcia.

Médiá obsahujúce častice ako piesok, minerálna kaša a hlušina budú neustále umývať a opotrebovávať vnútornú stenu.

Vnútorný gumový materiál a štruktúra by sa mali vyberať podľa skutočných podmienok opotrebovania.

Existujúce informácie nešpecifikujú jednotnú gumovú zmes odolnú proti opotrebovaniu, takže konečná objednávka by mala byť potvrdená podľa konkrétnych prevádzkových podmienok.

Technické parametre a kontrola kvality

Priemer, dĺžka, pracovný tlak, pracovný tlak vákua a teplota musia byť potvrdené podľa štruktúry.

Podľa požiadaviek objednávky je možné vykonať kontroly:

· Vzhľad

· Rozmery

· Príruba

· Tlak

· Vákuum / podtlak

· Tvrdosť

· Výkon gumy

Špeciálne testovacie normy by sa mali dohodnúť vopred.

Aplikačné odvetvia

Ťažba:
Minerálna kaša, hlušina a rudná kaša.

Piesok a štrk:
Piesok, štrk a zmesi vody a piesku.

Porty:
Prístavné materiály a preprava tekutín.

Oceľ:
Priemyselná preprava vody a kalu v oceliarskom priemysle.

Ťažké vybavenie:
Veľké čerpacie jednotky, zariadenia a inžinierske potrubia.

Konfigurácia príruby

Príruby je možné potvrdiť podľa:

· GB

· DIN

· ANSI

· JIS

· ASME

· Nákresy zákazníkov

Pri nákupe je potrebné skontrolovať nasledujúce detaily príruby:

· Vonkajší priemer príruby

· Počet otvorov pre skrutky

· Priemer otvoru na skrutku

· Rozstupy otvorov pre skrutky

· Hrúbka

· Tesniaci povrch

· Pripojovacie rozmery

Kľúčové výhody

01 | Heavy-Duty Štruktúra
Podľa tlaku, dĺžky a stredných prevádzkových podmienok je možné konfigurovať viacvrstvové výstužné konštrukcie.

02 | Riešenie odolné voči opotrebovaniu
Pre abrazívne médiá, ako je piesok, minerálna kaša a hlušina, je možné zvoliť vhodné roztoky z vnútornej gumy odolné voči opotrebovaniu.

03 | Kapacita s veľkým priemerom
Vhodné pre veľké dopravné systémy a prepravu médií s vysokým prietokom.

04 | Prírubové pripojenie
Rôzne štandardy prírub a materiály môžu byť nakonfigurované podľa rozhraní zariadenia.

05 | Voliteľná sacia a výtlačná štruktúra
Podľa podmienok vákua je možné konfigurovať špirálový oceľový drôt a iné nosné konštrukcie.

06 | Prispôsobenie projektu
Podporuje prispôsobenie špecifikácií, tlaku, dĺžky, príruby a materiálov podľa požiadaviek projektu.

Zameranie na údržbu

V podmienkach náročných prevádzkových podmienok by sa mali vytvárať záznamy o pravidelných kontrolách.

Pozornosť treba venovať:

· Opotrebenie vnútornej a vonkajšej gumy

· Vydutie

· Praskliny

· Uvoľnenie príruby

· Únik

Ak sa zmení skutočný tlak, podtlak alebo dopravné médium, vhodnosť produktu by sa mala prehodnotiť.

FAQ

Pre aké situácie sa odporúčajú vysokovýkonné hadice?

Ak má prepravné médium silné oderu, zaťaženie zariadenia je vysoké alebo projekt vyžaduje vyššiu štrukturálnu spoľahlivosť, možno zvážiť konfiguráciu pre veľké zaťaženie.

Dá sa použiť na prepravu hlušiny?

áno. Štruktúru odolnú voči opotrebovaniu je možné potvrdiť podľa veľkosti častíc, koncentrácie, tlaku a prietoku hlušiny.

Sú vysokovýkonné hadice vždy dimenzované na vyšší tlak ako bežné hadice?

Vysoká prevádzka nemusí nevyhnutne znamenať vyšší tlak. Konečný pracovný tlak by sa mal určiť podľa konkrétnej konštrukcie a technických parametrov.

Môžu byť podporované výkresy zákazníkov?

áno. Štruktúra príruby a produktu môže byť potvrdená podľa výkresov zákazníka.

Dá sa použiť na hromadné objednávky projektu？

áno. Špecifikácie, množstvo, požiadavky na kontrolu a dodaciu lehotu možno spoločne určiť počas fázy technického potvrdenia projektu.
