Ako môže drôtom vystužená gumová hadica s veľkým priemerom s prírubou zlepšiť účinnosť prenosu materiálu pre veľké zaťaženie

JIDONGDAposkytujeGumová hadica s veľkým priemerom s prírubou vystužená drôtompre náročné priemyselné sacie a výtlačné aplikácie, kde je nevyhnutná štrukturálna stabilita, spoľahlivé spojenia a veľkoobjemový prenos materiálu. Táto flexibilná hadica, navrhnutá na prepravu vody, kalu, blata, piesku a kompatibilných minerálnych materiálov, kombinuje viacvrstvovú gumenú štruktúru, špirálovú oceľovú výstuž a prispôsobiteľné prírubové spoje na riešenie praktických výziev ťažby, bagrovania a priemyselných čerpacích systémov.

Prírubová gumová hadica s veľkým priemerom vystužená drôtom je navrhnutá tak, aby si počas nasávania zachovala svoj tvar a zároveň podporovala tlakové požiadavky výtlačných aplikácií. Jeho špirálovitá oceľová výstuž pomáha odolávať vnútornej deformácii pod negatívnym tlakom, zatiaľ čo gumové vrstvy chránia hadicu a prispôsobujú sa rôznym prepravovaným médiám. Prírubové konce zjednodušujú integráciu s čerpadlami, bagrovacím zariadením a pevnými potrubiami. Táto príručka vysvetľuje štruktúru hadice, pracovný princíp, priemyselné aplikácie, kritériá výberu a postupy údržby, aby pomohla technickým tímom špecifikovať vhodné riešenie pre ich prevádzkové podmienky.

Obsah

1. Čo je to drôtom vystužená gumová hadica s veľkým priemerom?
2. Ako funguje jeho zosilnená konštrukcia?
3. Aké sú hlavné výkonnostné výhody?
4. Ktoré priemyselné odvetvia ťažia z tejto hadice?
5. Ako sa porovnáva s inými typmi hadíc?
6. Ako si vybrať správnu hadicu?
7. Aké sú dôležité postupy inštalácie a údržby?
8. Často kladené otázky
9. Záver a dotaz na produkt

Čo je to drôtom vystužená gumová hadica s veľkým priemerom?

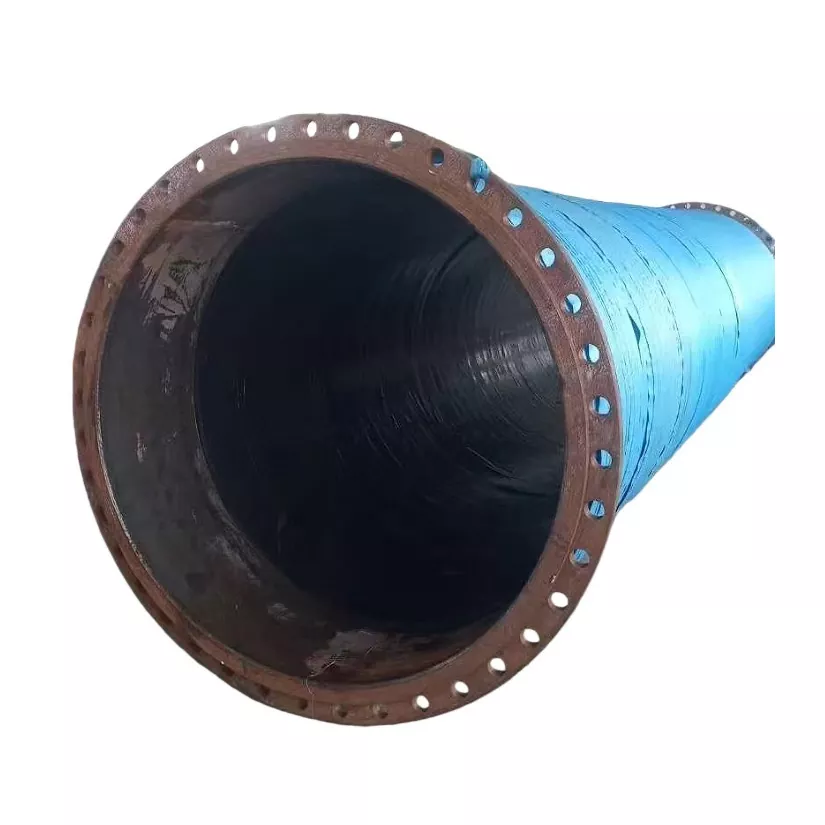

Prírubová gumová hadica s veľkým priemerom vystužená drôtom je flexibilný komponent potrubia navrhnutý na prepravu značných objemov kvapalín a kompatibilných zmesí tuhá látka-kvapalina. Je to užitočné najmä vtedy, keď sa konvenčné pevné potrubia ťažko inštalujú, zariadenie vyžaduje flexibilné pripojenia alebo potrubie musí fungovať za podmienok nasávania aj výtlaku.

Charakteristickým znakom je špirálový oceľový drôt vložený do steny hadice. Na rozdiel od gumenej hadice, ktorá sa spolieha iba na svoje elastomérne telo a textilnú výstuž, táto konštrukcia pridáva obvodovú podporu, ktorá pomáha hadici odolávať vonkajšiemu tlaku počas prevádzky vákua.

JIDONGDA vyvíja túto hadicu pre aplikácie zahŕňajúce:

• Prevod vody a manipulácia s priemyselnými kvapalinami.
• Preprava kalu, blata, piesku a minerálneho materiálu.
• Systémy bagrovania a odstraňovania sedimentov.
• Ťažba a spracovanie kameniva.
• Flexibilné spojenia medzi čerpadlami, zariadeniami a potrubím.

Pre kupujúcich, ktorí hodnotia rôzne konfigurácie, stránka s drôtom vystuženými hadicami JIDONGDA poskytuje východiskový bod na preskúmanie štruktúry produktu a možností prispôsobenia.

Ako funguje jeho zosilnená konštrukcia?

Výkon priemyselnej hadice s veľkým priemerom závisí od koordinovanej funkcie jej gumových zmesí, výstužných vrstiev, konštrukcie oceľového drôtu a koncových spojov. Každý komponent rieši iné prevádzkové požiadavky.

1. Vnútorná gumená vrstva

Vnútorná trubica sa priamo dotýka prepravovaného materiálu. Jeho zmes by sa mala vyberať podľa chemických vlastností média, charakteristík častíc a prevádzkovej teploty. V prípade abrazívneho kalu alebo piesku môže vhodne formulovaná gumová zmes odolná voči opotrebovaniu pomôcť znížiť vnútornú eróziu a predčasné zlyhanie.

2. Vysokopevnostné výstužné vrstvy

Tkanina alebo iné špecifikované výstužné vrstvy poskytujú dodatočnú konštrukčnú pevnosť a pomáhajú hadici odolávať vnútornému tlaku počas vypúšťania. Ich usporiadanie a špecifikácie by mali zodpovedať plánovanému pracovnému tlaku a prevádzkovým podmienkam.

3. Vystuženie špirálovým oceľovým drôtom

Zapustený oceľový drôt tvorí nosnú kostru po obvode hadice. Počas nasávania môže vonkajší atmosférický tlak zatlačiť nedostatočne podoprenú hadicu dovnútra. Špirálová výstuž pomáha zachovať vnútorný prietok a znižuje riziko sploštenia alebo kolapsu.

4. Ochranný vonkajší gumený kryt

Vonkajšia vrstva pomáha chrániť hadicu proti vonkajšiemu oderu, nárazu, poveternostným vplyvom a mechanickému poškodeniu. Vhodná krycia hmota závisí od prostredia inštalácie a predpokladanej expozície.

5. Prírubové koncové spojenia

Prírubové konce umožňujú spojenie hadice s kompatibilnými čerpadlami, bagrovacím zariadením a pevnými časťami potrubia. JIDONGDA môže konfigurovať rozmery prírub a usporiadanie pripojenia podľa platných noriem alebo zákazníckych výkresov, s výhradou technického potvrdenia.

Aké sú hlavné výkonnostné výhody?

Vylepšená stabilita pod negatívnym tlakom

Odolnosť voči vákuu je kľúčovým dôvodom pre špecifikáciu drôtom vystuženej gumovej hadice s veľkým priemerom s prírubou. Špirálový oceľový drôt pomáha udržiavať prierez hadice počas nasávania, čím podporuje stabilnejší tok materiálu. Skutočný vákuový výkon závisí od vzdialenosti drôtov, priemeru hadice, konštrukcie výstuže, dĺžky, podmienok ohybu a prevádzkového tlaku.

Podpora pre operácie nasávania a vypúšťania

Mnoho priemyselných prepravných systémov vyžaduje hadicu na zvládnutie podtlaku počas nasávania a pretlaku počas vypúšťania. Správne špecifikovaná konštrukcia rieši obe podmienky prostredníctvom kombinovaného systému výstuže. Kupujúci by si mali skôr overiť menovité limity pre každý prevádzkový režim, než predpokladať, že vhodnosť pre jeden zaručuje vhodnosť pre druhý.

Veľkoobjemový prenos materiálu

Veľký vnútorný priemer môže pokryť značné prietoky, keď je hadica správne dimenzovaná pre čerpadlo a systém. Výber vhodného priemeru pomáha vyvážiť požiadavky na prietok, rýchlosť, tlakovú stratu a charakteristiky prepravovaného materiálu.

Flexibilná integrácia zariadení

Gumová konštrukcia sa prispôsobuje pohybu a pomáha pripájať zariadenia, ktoré nemusia dokonale lícovať s pevným potrubím. Prírubové spoje tiež poskytujú praktické rozhranie na inštaláciu, kontrolu a výmenu, keď sú navrhnuté pre spojovacie zariadenie.

Konfigurácia špecifická pre projekt

Priemer hadice, dĺžka, zmes gumy, štruktúra výstuže a konfigurácia príruby sa môžu posudzovať spoločne. To umožňuje zostave hadice odrážať skutočné prevádzkové podmienky namiesto spoliehania sa na všeobecnú špecifikáciu.

Ktoré priemyselné odvetvia ťažia z tejto hadice?

Ťažba a spracovanie nerastov

Ťažobné prevádzky často presúvajú abrazívny kal, hlušinu a minerálne zmesi medzi spracovateľským zariadením a určenými skladovacími priestormi. Vhodná hadica kombinuje kompatibilnú vnútornú gumovú zmes s výstužou určenou pre očakávané tlakové a podtlakové podmienky.

Bagrovanie a odstraňovanie sedimentov

Bagrovacie systémy prepravujú piesok, bahno, blato a sediment cez sacie a výtlačné potrubia. Flexibilné prírubové hadice môžu pripojiť čerpadlá a bagrovacie zariadenia a zároveň prispôsobiť pohyb inštalácie. Hadica musí byť zvolená pre aktuálnu koncentráciu pevných látok, veľkosť častíc, podmienky prúdenia a morské alebo sladkovodné prostredie.

Manipulácia s pieskom a štrkom

Ťažba a spracovanie kameniva môže vyžadovať prenos vody zmiešanej s pieskom alebo štrkom. Odolnosť proti oderu a vhodná rýchlosť prúdenia sú obzvlášť dôležité, pretože hrubé častice môžu urýchliť opotrebovanie hadicového obloženia, ohybov a spojov.

Priemyselné čerpacie systémy

Veľké čerpadlá môžu vyžadovať flexibilné sacie a výtlačné pripojenia, aby sa prispôsobili pohybu zariadenia, zjednodušili inštaláciu alebo izolovali určité vibrácie. Hodnoty tlaku a vákua hadice musia zodpovedať prevádzkovej obálke čerpadla vrátane podmienok spustenia a vypnutia.

Prístavy a námorné inžinierstvo

Prevádzka prístavov a námorné projekty môžu používať hadice s veľkým priemerom na prepravu materiálu a spojenia potrubí. Pre tieto prostredia by kupujúci mali posúdiť aj vonkajšiu expozíciu, ochranu proti korózii prírub, manipuláciu s nákladmi a akékoľvek námorné požiadavky špecifické pre daný projekt.

Ako sa porovnáva s inými typmi hadíc?

Rôzne konštrukcie hadíc slúžia na rôzne účely. Najlepšia voľba závisí od smeru prúdenia, tlakových pomerov, prepravovaného média a požadovaného usporiadania pripojenia.

Porovnanie je skôr všeobecné ako náhrada za údaje špecifické pre model. Konštrukčné detaily sa medzi výrobcami líšia a nemožno predpokladať, že by žiadny typ hadice za každých podmienok prekonal iný.

Pre súvisiace požiadavky si pozrite kategórie gumových hadíc s veľkým priemerom bagrovacej príruby a veľkých priemerov sacích a výtlačných hadíc JIDONGDA, ak sú k dispozícii.

Ako si vybrať správnu hadicu?

Pred zakúpením drôtom vystuženej gumovej hadice s veľkým priemerom by mali tímy inžinierov a obstarávateľov definovať skutočnú povinnosť, a nie vyberať produkt len ​​podľa nominálneho priemeru.

1. Identifikujte prepravované médium

Uveďte, či hadica povedie čistú vodu, odpadovú vodu, blato, piesok, minerálnu kašu alebo iný materiál. Zahrňte chemické zloženie, veľkosť častíc, koncentráciu pevných látok a teplotu. Tieto detaily vedú k výberu vnútornej gumovej zmesi a ochrany proti oderu.

2. Potvrďte požiadavky na priemer a prietok

Určte požadovaný vnútorný priemer z cieľového prietoku, prípustnej tlakovej straty, charakteristík čerpadla a požiadaviek na dopravu materiálu. Príliš veľká alebo poddimenzovaná hadica môže spôsobiť neefektívnosť systému alebo prevádzkové problémy.

3. Stanovte limity tlaku a vákua

Zabezpečte normálny pracovný tlak, maximálny predpokladaný tlak, sacie vákuum a akékoľvek prechodné podmienky. Vyžiadajte si zdokumentované hodnotenia pre navrhovanú konfiguráciu. Pracovný tlak a podtlak by sa nemali odvodzovať iba od vzhľadu alebo výstuže drôtu.

4. Zadajte dĺžku a smerovanie

Zmerajte požadovanú inštalovanú dĺžku a identifikujte ohyby, pohyby a polohy pripojenia. Rešpektujte minimálny polomer ohybu od výrobcu a vyhnite sa frézovaniu, ktoré spôsobuje zauzlenie, krútenie, nadmerné napätie alebo sústredené zaťaženie na prírubách.

5. Prispôsobte normu príruby

Potvrďte príslušnú normu príruby, nominálnu veľkosť, triedu tlaku, vzor otvorov pre skrutky, obklad, materiál a usporiadanie tesnenia. Potenciálne normy zahŕňajú GB, DIN, ANSI, JIS a ASME, ale kompatibilitu je potrebné skontrolovať podľa presného zariadenia na párovanie a požiadaviek projektu.

6. Vyhodnoťte podmienky služby

Zvážte vonkajšie vystavenie, vlhkosť, oder, náraz, koróziu, prevádzkové cykly a predpokladaný prístup údržby. Technicky kompatibilná hadica s nevhodnou vonkajšou ochranou alebo nesprávnym usporiadaním pripojenia môže mať ešte krátku životnosť.

Pre cenovú ponuku si pripravte nasledujúce informácie:

• Požadovaný vnútorný priemer hadice a celková dĺžka.
• Prepravované médium a prevádzková teplota.
• Pracovný tlak, maximálny tlak a sací podtlak.
• Normy prírub, rozmery a podrobnosti o spojovacích zariadeniach.
• Usporiadanie inštalácie, požiadavky na ohyb a vystavenie prostrediu.
• Množstvo, požiadavky na dodanie a príslušné kontrolné dokumenty.

Aké sú dôležité postupy inštalácie a údržby?

Správna inštalácia je nevyhnutná na dosiahnutie zamýšľaného výkonu zostavy vystuženej hadice. Dokonca aj dobre navrhnutý produkt môže predčasne zlyhať, keď je skrútený, nadmerne ohnutý, nedostatočne podopretý alebo prevádzkovaný mimo určených limitov.

Odporúčania pre inštaláciu

• Pred inštaláciou skontrolujte telo hadice, čelá prírub a tesniace plochy.
• Zarovnajte protipríruby bez toho, aby ste hadicu tlačili na miesto.
• Použite kompatibilné tesnenia a upevňovacie prvky, uťahovacie skrutky podľa platného postupu.
• Zabráňte krúteniu, nadmernému zaťaženiu v ťahu a ohybom tesnejšie, ako je špecifikovaný minimálny polomer.
• Poskytnite vhodnú oporu tam, kde by hmotnosť zostavy hadice alebo vonkajšie zaťaženie mohli namáhať spoje.
• Pred uvedením do prevádzky skontrolujte limity tlaku a vákua v systéme.

Rutinná kontrola

• Skontrolujte trhliny, vydutia, odkrytú výstuž, zárezy a neobvyklé deformácie.
• Skontrolujte prírubové spoje na netesnosti, koróziu, uvoľnené upevňovacie prvky a poškodené tesnenia.
• Sledujte neočakávanú stratu tlaku, znížený prietok alebo známky kolapsu nasávania.
• Skontrolujte oder na miestach vystavených hrubým časticiam alebo opakovanému kontaktu.
• Poškodené zostavy vyraďte z prevádzky a postupujte podľa pokynov výrobcu na kontrolu a výmenu.

Intervaly inšpekcií by mali odrážať náročnosť prevádzky, kritickosť systému a príslušné postupy na mieste. Pevnú životnosť nie je možné zaručiť bez zohľadnenia skutočnej prevádzky a histórie údržby.

Často kladené otázky

1. Aký je hlavný účel vystuženia špirálovým oceľovým drôtom?

Jeho primárnym účelom je poskytnúť obvodovú podporu, ktorá pomáha hadici odolávať vnútornej deformácii pri podtlaku. Toto je obzvlášť dôležité v sacích systémoch s veľkým priemerom, kde môže kolaps hadice obmedziť prietok.

2. Dokáže táto hadica zvládnuť nasávanie aj vypúšťanie?

Môže byť navrhnutý pre obe činnosti, ale prípustný tlak a vákuum musia byť potvrdené pre konkrétnu konštrukciu hadice. Kupujúci by si mali skôr vyžiadať príslušné hodnotenia, než predpokladať, že každý model má rovnaké výkonnostné limity.

3. Ktoré materiály môže prepravovať drôtom vystužená gumová hadica s veľkým priemerom?

V závislosti od kaučukovej zmesi a technických špecifikácií sa môže použiť na vodu, blato, kal, piesok a kompatibilné minerálne materiály. Pred výberom by sa mala posúdiť chemická kompatibilita, abrazivita častíc, teplota a koncentrácia pevných látok.

4. Sú rozmery príruby prispôsobiteľné?

JIDONGDA naznačuje, že konfigurácie prírub je možné prispôsobiť podľa uznávaných noriem alebo zákazníckych výkresov. Pre technické potvrdenie uveďte presné rozmery, normu príruby, triedu tlaku a podrobnosti o spojení.

5. Ako môžem znížiť predčasné opotrebovanie hadice?

Vyberte vhodnú zmes vnútornej gumy, vyhýbajte sa nadmernému obmedzeniu prietoku, dodržiavajte špecifikovaný polomer ohybu a pravidelne kontrolujte oblasti s vysokým opotrebovaním. Prevádzkový tlak, charakteristiky prepravovaných častíc a podmienky inštalácie by tiež mali zostať v rámci schválených limitov.

6. Aké informácie sú potrebné na vyžiadanie cenovej ponuky?

Uveďte priemer hadice, dĺžku, médium, pracovný tlak, požiadavky na vákuum, teplotu, konfiguráciu príruby, prevádzkové prostredie a objednané množstvo. Nákresy alebo fotografie existujúcich pripojení môžu pomôcť objasniť požiadavky na rozhranie.

7. Ako zistím, či je hadica vhodná pre môj projekt?

Porovnajte navrhované špecifikácie hadíc s prevádzkovými podmienkami projektu a požiadavkami na pripojenie. Pred zadaním objednávky si u výrobcu overte tlakové a vákuové menovité hodnoty, kompatibilitu materiálu, rozmery a inšpekčnú dokumentáciu.

Záver: Špecifikujte hadicu, ktorá vyhovuje vašim prevádzkovým podmienkam

Prírubová gumová hadica s veľkým priemerom vystužená drôtom môže poskytnúť efektívne riešenie pre náročné sacie a výtlačné systémy kombináciou flexibilnej gumenej konštrukcie, konštrukčnej výstuže, špirálového oceľového drôtu a prispôsobiteľných prírubových spojov. Jeho vhodnosť závisí od prispôsobenia konštrukcie prepravovanému médiu, požadovaných prietokových, tlakových a vákuových podmienok, geometrie inštalácie a plánu údržby.

JIDONGDA ponúka možnosti prispôsobenia rozmerov hadíc, výstužných štruktúr, výberu materiálu a konfigurácií prírub na podporu rôznych požiadaviek na priemyselný prenos. Ak chcete diskutovať o svojej aplikácii, prečítajte si podrobnosti o produkte s gumovou hadicou s veľkým priemerom vystuženej drôtom a pripravte si svoje technické špecifikácie.Kontaktujte násdnes, aby sme prediskutovali vaše projektové požiadavky, vyžiadali si cenovú ponuku na mieru a určili vhodnú konfiguráciu hadíc pre váš potrubný systém.
