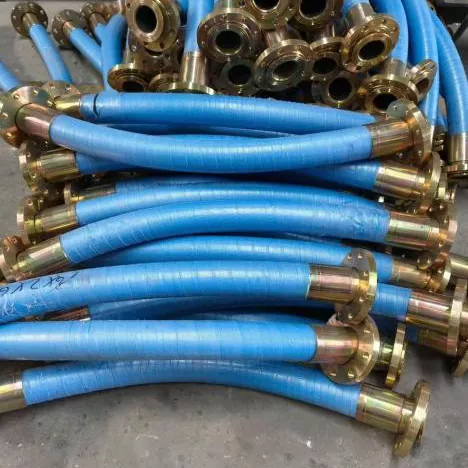

Gumová hadica s veľkým priemerom nasávania a vypúšťania

Gumová hadica s veľkým priemerom nasávania a vypúšťania je typ priemyselnej hadice používanej na flexibilnú prepravu médií s veľkým prietokom. Rieši predovšetkým prepojenie, výtlak a prispôsobenie stavu sania/výtlaku medzi pevnými potrubiami a čerpadlami, zariadeniami alebo pohyblivými potrubnými systémami.

Podľa existujúcich informácií o produkte sa tento rad používa hlavne na dopravu vody, morskej vody, kalu, minerálneho kalu, piesku, štrku, hlušiny a niektorých priemyselných kvapalín.

Hadica JIDONGDA môže konfigurovať produkty podľa špecifikácií zákazníka, technických parametrov, výkresov alebo skutočných prevádzkových podmienok.

Počas nákupu sa odporúča potvrdiť vnútorný priemer, dĺžku, pracovný tlak, vákuový tlak, médium, teplotu a normu príruby, aby sa zabezpečilo, že štruktúra hadice zodpovedá skutočnému potrubnému systému.

V porovnaní s bežnými hadicami, ktoré sa používajú hlavne na pretlakovú dopravu, tento produkt pridáva do konštrukcie možnosť podpory špirálového oceľového drôtu, ktorá môže poskytnúť podporu pre sacie a vákuové aplikácie.

Viacvrstvová výstužná vrstva tkanina/kordová tkanina sa používa na odolávanie pracovnému tlaku, zatiaľ čo vnútorná guma a vonkajšia guma sa vyberajú podľa média, teploty a prevádzkového prostredia.

Pracovný princíp a štrukturálna kombinácia

Gumová hadica s veľkým priemerom sacej a výtlačnej príruby umožňuje prepravu médií kombináciou:

Vnútorná gumená vrstva + výstužná vrstva + špirálová oceľová drôtená konštrukcia (podľa konfigurácie modelu) + vonkajšia gumená vrstva + koncové príruby

Počas výtlačnej operácie je vnútorný tlak podporovaný hlavne výstužnou vrstvou.

Počas nasávania alebo podtlaku poskytuje špirálová konštrukcia z oceľového drôtu obvodovú podporu, čím pomáha znižovať riziko sploštenia a zrútenia hadice.

Koncové príruby sa používajú na skrutkové spoje s čerpadlami, ventilmi, potrubiami a inými zariadeniami.

Špecifikácie príruby môžu byť potvrdené podľa noriem potrubia na mieste alebo zákazníckych výkresov, čím sa znižujú problémy s inštaláciou spôsobené nezhodnými rozmermi pripojenia.

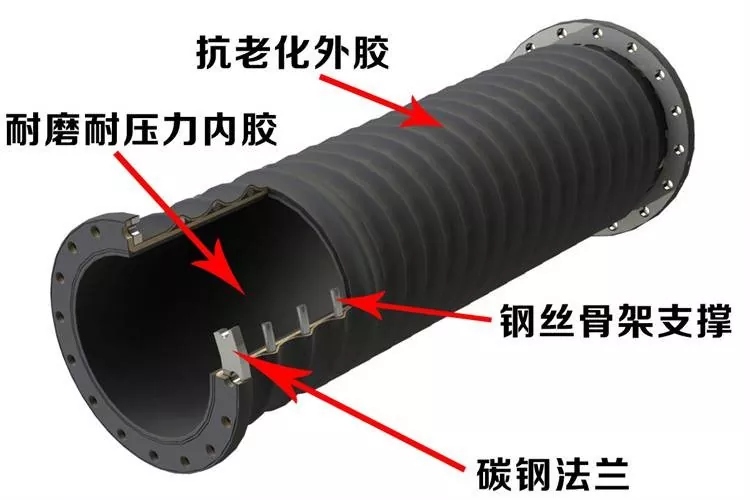

Ilustrácia štruktúry produktu

Štruktúra: Vnútorná guma odolná proti opotrebeniu, výstužná vrstva, špirálová oceľová drôtená konštrukcia, vonkajšia guma a príruba z uhlíkovej ocele

Popis hlavnej štruktúry

• Vnútorná gumená vrstva:
Priamy kontakt s dopravným médiom. Vhodné gumové materiály je možné zvoliť podľa médií, ako je voda, kal, minerálny kal, piesok a štrk, ako aj podľa aktuálnych prevádzkových podmienok.

• Vystužená tkaninová vrstva:
Používa viacvrstvovú štruktúru kordovej tkaniny/látky, aby odolala hlavnému tlakovému zaťaženiu.

• Špirálový oceľový drôtený rám:
Používa sa pre konštrukčné riešenia vyžadujúce sanie alebo vákuovú dopravu, poskytujúce podporu pre telo hadice.

• Vonkajšia gumená vrstva:
Poskytuje vonkajšiu ochranu a dá sa vybrať podľa odolnosti proti starnutiu, odolnosti proti oderu a vonkajších prevádzkových podmienok.

• Koncová príruba:
Môžu byť vybavené prírubami z uhlíkovej ocele alebo nehrdzavejúcej ocele a prispôsobené podľa zákazníckych noriem, rozmerov alebo výkresov.

Kľúčové výhody

Doprava s veľkým priemerom:
Dostupné v rôznych špecifikáciách veľkého priemeru, vhodné na prepravu médií s veľkým prietokom. Skutočný dostupný rozsah priemerov sa potvrdí podľa technických požiadaviek.

Prispôsobivosť nasávania a vypúšťania:
Podľa konštrukčného usporiadania je možné ho použiť na nasávanie, vypúšťanie alebo kombinovanú saciu a vypúšťaciu dopravu.

Pohodlné prírubové pripojenie:
Príruby je možné konfigurovať podľa bežných noriem, ako sú GB, DIN, ANSI, JIS, ASME a zákazníckych výkresov.

Voliteľné riešenia odolné voči opotrebovaniu:
Pre abrazívne médiá, ako je kaša, minerálna kaša, piesok a štrk, je možné zvoliť vhodnú vnútornú gumu a výstužné štruktúry podľa podmienok opotrebovania.

Flexibilné pripojenie:
Gumové hadice poskytujú určitú prispôsobivosť ohybu a posunu, vhodné pre vibrácie zariadenia, posun potrubia a odchýlky pri inštalácii.

Prispôsobené podľa pracovných podmienok:
OEM a neštandardné prispôsobenie sú k dispozícii na základe priemeru, dĺžky, tlaku, vákuového tlaku, teploty, gumeného materiálu, špecifikácií príruby a farby.

Technické špecifikácie

Nasledujúce parametre sú zostavené z existujúcich informácií o produkte. Pretože rôzne priemery, konštrukcie, dĺžky a prevádzkové podmienky môžu ovplyvniť konečný výkon, pri formálnom nákupe majú prednosť potvrdené technické parametre/výkresy.

Poznámka k potvrdeniu špecifikácie:
Pôvodné informácie o produkte obsahujú dva rôzne popisy rozsahov priemerov: „DN100–DN1000“ a „DN100–DN2000“, zatiaľ čo aktuálna tabuľka parametrov uvádza až DN500. Aby sa predišlo nekonzistentným informáciám na webovej stránke, odporúča sa pred zverejnením potvrdiť konečný rozsah dodávky veľkého priemeru podľa skutočných výrobných a dodávateľských možností.

Aplikačné scenáre

Baníctvo

Používa sa na dopravu minerálnych kalov, hlušiny a častíc obsahujúcich kal.

Pre vysoko abrazívne médiá by sa mal vnútorný gumový materiál a výstužná štruktúra zvoliť podľa veľkosti častíc, koncentrácie, prietoku a tlaku.

Bagrovanie

Vhodné na bagrovanie nádob, kalových čerpadiel, potrubí na vypúšťanie bahna a niektorých podvodných dopravných systémov.

Môže byť použitý na nasávanie a vypúšťanie kalu, kalu, piesku a iných materiálov.

Porty a terminály

Používa sa v systémoch na dopravu kvapalín alebo materiálov vyžadujúcich veľkú priemernú kapacitu a flexibilné spojenia.

Špecifikácie príruby je možné nakonfigurovať podľa požiadaviek na pripojenie na mieste.

Piesok a štrk

Vhodné na dopravu piesku, štrku, zmesí vody a piesku, malty a iných materiálov obsahujúcich častice.

Štruktúry odolné voči opotrebovaniu je možné zvoliť podľa skutočných podmienok oderu.

oceliarsky priemysel

Môže byť použitý na prepravu priemyselnej vody, kalu, minerálneho kalu a niektorých priemyselných médií.

Vhodné aj pre flexibilné potrubné spojenia medzi zariadeniami veľkého rozsahu.

Stavebníctvo a inžinierstvo

Podľa úrovne tlaku, média a konštrukčnej konfigurácie sa môže použiť v stavebných zariadeniach a inžinierskych projektoch na prepravu tekutín alebo materiálov.

Priemyselný transfer materiálu

Vhodné pre priemyselné dopravné systémy, ako je energetika, úprava vody a inžinierske zariadenia.

K dispozícii sú prispôsobené riešenia podľa médií a skutočných prevádzkových podmienok.

Sprievodca výberom a potvrdenie nákupu

Pri nákupe gumovej hadice s veľkým priemerom sacej a výtlačnej príruby sa neodporúča uvádzať len na základe vnútorného priemeru.

V prípade sacích a výtlačných hadíc ovplyvní vákuový tlak, stredný oder, teplota a požiadavky na pripojenie príruby konečnú konfiguráciu konštrukcie a výkon služby.

• Najprv potvrďte prepravné médium:
Voda, morská voda, kal, minerálny kal, hlušina, piesok, štrk alebo iné priemyselné médiá.

• Potvrďte pracovné podmienky:
Prietok, pracovný tlak, pracovný tlak vákua, teplota média, koncentrácia média a veľkosť častíc.

• Potvrďte požiadavky na inštaláciu:
Vnútorný priemer, dĺžka, požiadavky na ohyb/posunutie, norma príruby, rozmery príruby a typ tesniacej plochy.

• Pre aplikácie s vysokou abráziou, ako je minerálna kaša, hlušina a piesok/štrk:
Vnútorný roztok gumy odolný voči opotrebovaniu by sa mal potvrdiť.

• Pre aplikácie sania alebo vákuovej dopravy:
Mala by sa špecifikovať úroveň vákuového tlaku a malo by sa potvrdiť, či je potrebná konštrukcia zo špirálového oceľového drôtu.

• Pre neštandardné projekty:
Pre technické potvrdenie sa odporúča poskytnúť výkresy, vzorky starých hadíc alebo skutočné rozmery pripojenia.

Prevádzkové opatrenia

· Pracovný tlak, podtlak a teplota nesmú prekročiť povolený rozsah potvrdeného modelu hadice. Špecifické obmedzenia budú podliehať dokumentom technického potvrdenia produktu.

· Pri preprave abrazívneho média, ako je piesok a minerálna kaša, by sa mala vybrať vhodná vnútorná gumová štruktúra podľa skutočných podmienok opotrebovania a telo hadice by sa malo pravidelne kontrolovať.

· Pred inštaláciou príruby skontrolujte normu príruby, vzdialenosť otvorov pre skrutky, tesniacu plochu a rozmery skrutkových spojov, aby ste predišli vynútenému zarovnaniu počas inštalácie.

· Pri odsávacích aplikáciách by sa mala potvrdiť požiadavka na vákuum a konfigurácia vystuženia špirálovým oceľovým drôtom. Ak dôjde k abnormálnemu splošteniu, zrúteniu alebo deformácii hadice, prestaňte hadicu používať a skontrolujte prevádzkové podmienky.

· Počas inštalácie a prepravy sa vyhýbajte zbytočným nárazom, stláčaniu alebo ťahaniu za konce príruby, aby ste znížili poškodenie spojovacích častí a tela hadice.

· V prípade špeciálnych chemických médií, médií s vysokou teplotou alebo neštandardných prevádzkových podmienok poskytnite pred nákupom informácie, ako je zloženie média a teplota. Technický personál potvrdí kompatibilitu materiálu.

Údržba a riadenie životnosti

Skutočná životnosť gumových hadíc veľkého priemeru súvisí s dopravným médiom, tlakom, podtlakom, teplotou, ohybom, stavom inštalácie a frekvenciou používania.

Preto by sa údržba mala zamerať na:

Pravidelná kontrola + Záznamy o prevádzkovom stave + Včasné riešenie abnormálnych podmienok

· Pravidelne kontrolujte, či vonkajšia gumová vrstva nemá praskliny, abnormálne opotrebovanie, vydutie alebo iné viditeľné poškodenie.

· Skontrolujte, či oblasť pripojenia príruby nie je uvoľnená, netesná alebo či nie je abnormálne deformovaná.

· Skontrolujte stav hadice počas nasávania a vypúšťania a venujte pozornosť abnormálnemu splošteniu, zrúteniu alebo deformácii.

· Pre abrazívne médiá, ako sú minerálne kaly a piesok/štrk, zaznamenajte podmienky opotrebovania podľa skutočného použitia ako referenciu pre budúcu optimalizáciu výberu.

· Keď je hadica mimo prevádzky, vyhnite sa jej dlhodobému stláčaniu ostrými predmetmi. Počas manipulácie a skladovania minimalizujte zbytočné ohýbanie a nárazy.

· Ak dôjde k abnormálnemu tlaku, zjavnému úniku, poškodeniu konštrukcie alebo abnormálnemu spojeniu, prestaňte hadicu používať a vykonajte technickú kontrolu.

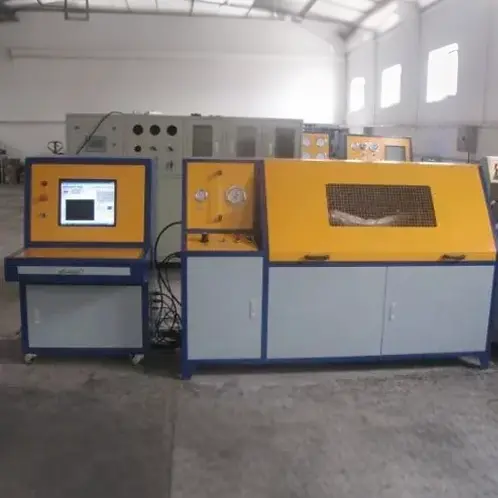

Kontrola kvality a dodanie

Podľa existujúcich informácií o produkte môžu byť hotové výrobky kontrolované podľa špecifikácií produktu a požiadaviek zákazníka, vrátane:

· Vzhľad

· Vnútorný priemer

· Vonkajší priemer

· Dĺžka

· Rozmery príruby

· Tlak

· Vákuum / podtlak

· Tvrdosť

· Výkon gumy

Ak majú zákazníci špeciálne požiadavky na testovanie, kontrolné položky a akceptačné normy by mali byť pred objednávkou potvrdené.

Pre prispôsobené produkty môžu byť špecifikácie, požiadavky na príruby, úroveň tlaku, vákuový tlak, dopravné médium a požiadavky na dodávku potvrdené počas fázy technického potvrdenia.

FAQ

1. Aké špecifikácie sú k dispozícii pre saciu a vypúšťaciu gumenú hadicu s veľkým priemerom?

Aktuálne informácie o parametroch uvádzajú bežné vnútorné priemery vrátane DN100, DN150, DN200, DN250, DN300, DN400 a DN500 mm. Väčšie veľkosti je možné technicky potvrdiť podľa požiadaviek projektu.

2. Môžu byť na hadicu nainštalované príruby?

áno. Výrobok využíva prírubové spoje a môže byť vybavený podľa noriem GB, DIN, ANSI, JIS, ASME alebo zákazníckych výkresov.

3. Môže sa použiť na prepravu minerálnych kalov a hlušiny?

áno. Podľa koncentrácie kalu, veľkosti častíc, prietoku, tlaku a teploty je možné zvoliť vhodné štruktúry odolné voči opotrebovaniu. Konečné riešenie sa potvrdí podľa skutočných prevádzkových podmienok.

4. Dá sa použiť na bagrovacie projekty?

áno. Hadicu je možné vybrať podľa požiadaviek na médium, tlak, vákuum a spôsob inštalácie bagrovacieho systému.

5. Dá sa to prispôsobiť podľa výkresov?

áno. Zákazníci môžu poskytnúť výkresy, vzorky alebo podrobné technické parametre na potvrdenie konštrukcie tela hadice a príruby.

6. Čo je MOQ?

MOQ závisí od typu produktu, špecifikácie, dĺžky a požiadaviek na prispôsobenie.

Štandardné produkty môžu podporovať nákup v malých sériách. Konkrétne množstvo bude potvrdené počas cenovej ponuky.

7. Môžu byť poskytnuté vzorky?

Niektoré štandardné produkty môžu poskytovať vzorky alebo podporu vzoriek. Vzorové náklady a náklady na dopravu budú potvrdené podľa konkrétneho produktu a situácie objednávky.

8. Aká je dodacia lehota?

Štandardné produkty zvyčajne vyžadujú 7–20 pracovných dní.

V prípade prispôsobených produktov, hadíc s veľkým priemerom a špeciálnych špecifikácií sa dodacia lehota potvrdí podľa požiadaviek na štruktúru, množstvo a výrobu.

Pred objednávkou bude poskytnutý jasný harmonogram dodania.

9. Ako je zaručená kvalita pri hromadných objednávkach?

Kontroly kvality je možné vykonávať podľa špecifikácií produktu a požiadaviek zákazníka, vrátane vzhľadu, rozmerov, príruby, tlakového a vákuového testovania.

Pred nákupom by mali byť potvrdené položky špeciálnej kontroly.
