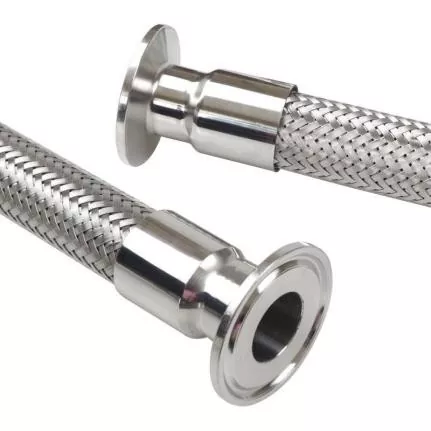

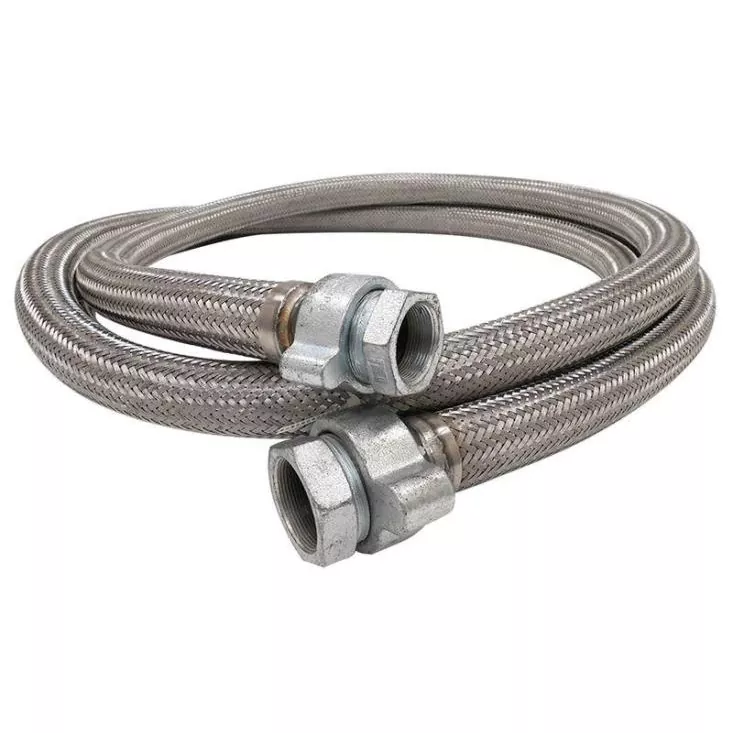

Kovová hadica opletená oceľovým drôtom

Kovová hadica s oceľovým drôtom JIDONGDA je špeciálne navrhnutá pre náročné systémy na prepravu tekutín a plynov, ktoré vyžadujú odolnosť voči vibráciám, schopnosť prispôsobiť sa nesprávnemu nastaveniu a trvanlivosť pri extrémnych teplotných a tlakových podmienkach. Na rozdiel od štandardných gumených hadíc alebo pevných potrubí tento produkt kombinuje flexibilitu vlnitej kovovej rúrky s odolnosťou voči tlaku, ktorú poskytuje drôtený oplet. To umožňuje vyriešiť bežné priemyselné problémy, ako sú problémy s inštaláciou, zlyhanie pevného potrubia spôsobené vibráciami a krátka životnosť tradičných hadíc.

Produkty plne vyhovujú medzinárodným normám vrátane GB/T 14525, ISO 10380 a EJMA. Vďaka prepracovaným výrobným procesom a komplexnému systému kontroly kvality naše produkty spĺňajú globálne priemyselné štandardy a sú vhodné na prevádzku v najnáročnejších prostrediach.

Dizajn produktu a materiálové výhody

1. Vnútorná vlnitá vrstva

Táto vrstva je vyrobená z vlnitej rúrky (materiál: nehrdzavejúca oceľ triedy 304, 316 alebo 316L) a ponúka vynikajúcu odolnosť proti korózii a stabilitu výkonu pri vysokých aj nízkych teplotách, pričom zabezpečuje neobmedzený prietok média bez rizika upchatia. Jeho flexibilná vlnitá štruktúra sa prispôsobuje posunom v rôznych rovinách (axiálnych, bočných a uhlových), čím sa prispôsobuje deformáciám potrubia bez zníženia efektivity dopravy.

2. Vrstva výstuže drôteného opletu

Pozostáva z ochrannej vrstvy jednoduchého alebo dvojitého opletu z nehrdzavejúcej ocele, čo výrazne zvyšuje odolnosť hadice voči tlaku a štrukturálnu integritu. Tesné opletenie obmedzuje roztiahnutie vnútornej hadice pod vysokým tlakom, chráni pred vonkajšími mechanickými nárazmi a tlmí vibrácie potrubia, čím zabraňuje poškodeniu hadice a úniku média počas dlhšej prevádzky.

Kľúčové vlastnosti a výhody produktu

1. Výnimočná tepelná odolnosť: Rozsah prevádzkových teplôt od -196°C do +600°C; schopné spoľahlivo prepravovať špecializované médiá (napr. kryogénny LNG, vysokoteplotnú paru, horúci olej) v extrémnych prevádzkových podmienkach.

2. Bezpečnosť a odolnosť pri vysokom tlaku: Rozsah prevádzkového tlaku 6 až 250 barov s bezpečnostným faktorom pri roztrhnutí 3:1; odolné voči náhlym tlakovým rázom, čím sa eliminuje riziko prasknutia potrubia.

3. Účinné tlmenie vibrácií a ochrana zariadenia: Absorbuje nepretržité vibrácie čerpadiel, kompresorov a iných zariadení; znižuje namáhanie potrubného systému; chráni pomocné zariadenia a predlžuje celkovú životnosť systému.

4. Automatická kompenzácia tepelnej rozťažnosti a kontrakcie: Automaticky kompenzuje posuny spôsobené kolísaním teploty, uvoľňuje napätie v potrubí a zabraňuje praskaniu alebo netesnostiam spojov.

5. Odolnosť proti korózii a starnutiu: Vyrobené z nehrdzavejúcej ocele s morením a pasiváciou; odolné voči kyselinám, zásadám a soliam, vďaka čomu sú produkty vhodné na použitie v agresívnom prostredí chemického a farmaceutického priemyslu.

6. Flexibilita inštalácie a zákazkové objednávanie: Podporuje rôzne priemyselné spôsoby pripojenia (prírubové, závitové, zvárané, rýchlospojovacie); umožňuje prispôsobenie dĺžky hadice, počtu vrstiev opletu a dizajnu zostavy tak, aby spĺňali špecifické požiadavky projektu.

Prísny systém kontroly kvality

1. Simulované testovanie servisných podmienok

Komplexné testy (vrátane vystavenia vnútornému tlaku, nepretržitej simulácie vibrácií, axiálneho posunu, opakovaného ohýbania a simulácie tepelnej rozťažnosti/zmršťovania) kopírujú skutočné, dlhodobé priemyselné prevádzkové podmienky.

2. Kľúčové ovládacie parametre

Profesionálni inžinieri monitorujú stabilitu vlnitej časti, integritu opletu, kvalitu zvaru, tesnosť a spoľahlivosť upevnenia v každej fáze výroby, čím zaisťujú, že sa k zákazníkovi nedostanú žiadne chybné produkty.

3. Špecializované dynamické testovanie výkonnosti

Impulzné testovanie: Simuluje kolísanie tlaku a kombinované mechanické namáhanie na overenie štrukturálnej stability, únavovej pevnosti a trvanlivosti.

Testovanie pevnosti spoja: Testovanie ťahom a zaťažením zvarov a spojovacích zostáv, aby sa zabezpečilo bezpečné upevnenie, tesnosť a vysoká úroveň štrukturálnej bezpečnosti.

Kľúčové oblasti použitia

1. Energetický sektor: Zariadenia na výrobu energie, systémy prepravy pary, zariadenia LNG a projekty energetickej infraštruktúry.

2. Chemický priemysel: Chemické výrobné závody, doprava korozívnych médií (kyseliny, zásady) a potrubné systémy chemických závodov.

3. Systémy HVAC: Vykurovacie, ventilačné a klimatizačné zariadenia; priemyselné kotly; a systémy vetrania a vykurovania budov.

4. Presná výroba: Spracovanie potravín, farmaceutická výroba a preprava tekutín v presných zariadeniach.

5. Mechanické vybavenie: Prípojky čerpadla a kompresora, hydraulické systémy a potrubia priemyselných zariadení.

Príklady priemyselných aplikácií

Príklad 1: Modernizácia potrubia chladiaceho systému v závode na výrobu polovodičov

Veľký závod na výrobu polovodičových doštičiek čelil problémom s predčasným opotrebovaním a praskaním štandardných chladiacich hadíc z PVC spôsobeným vysokými teplotami a vibráciami zariadenia. Po ich nahradení kovovými hadicami JIDONGDA DN85 304 z nehrdzavejúcej ocele s drôteným opletením sa systém mohol prispôsobiť teplotným posunom rozťažnosti/zmrštenia o ±30 mm; hadice účinne absorbovali vibrácie zariadenia a úplne vyriešili problémy súvisiace s únikom vody a degradáciou materiálu. Zariadenie fungovalo nepretržite 27 mesiacov bez únikov alebo štrukturálneho poškodenia, čo výrazne zvýšilo stabilitu výrobného procesu.

Príklad 2: Projekt prepravy vysokoteplotnej pary v chemickom závode

Chemický závod v juhovýchodnej Číne prevádzkoval parné potrubia pri teplote 280 °C, ktoré boli vystavené častým cyklom tepelnej expanzie a kontrakcie. Tradičné pevné rúry boli náchylné na praskanie v dôsledku napätia, zatiaľ čo štandardné hadice nemali dostatočnú odolnosť voči vysokým teplotám a tlakom. Projekt využíval na mieru vyrobené dvojvrstvové kovové hadice opletené drôtom JIDONGDA. Vďaka svojej vysokej tepelnej odolnosti a schopnosti kompenzovať posuny fungovali hadice bez úniku po celý rok, čím sa podstatne znížila frekvencia údržby a prevádzkové náklady.

Technické špecifikácie

Často kladené otázky

Q1: Aké triedy nehrdzavejúcej ocele sa používajú pre kovové hadice JIDONGDA a ako si môžem vybrať tú správnu?

Odpoveď: Ponúkame tri štandardné materiály: 304, 316 a 316L. Trieda 304 ponúka optimálnu rovnováhu medzi cenou a výkonom, vďaka čomu je vhodná pre všeobecné priemyselné aplikácie (voda, plyn); stupeň 316 poskytuje vynikajúcu odolnosť proti korózii v kyslom a alkalickom prostredí, vďaka čomu je ideálny pre chemický priemysel a námorné aplikácie; stupeň 316L je materiál s ultra nízkym obsahom uhlíka určený na použitie vo vysoko agresívnom prostredí a pri extrémne vysokých teplotách. Na požiadanie je možná výroba z iných materiálov.

Q2: Môžu sa kovové hadice JIDONGDA opletené oceľovým drôtom používať na prepravu pary s vysokou teplotou počas dlhšej doby?

A: Áno, môžu. Tento produkt je optimalizovaný pre vysokoteplotnú prevádzku a je vhodný na prepravu pary a vysokoteplotných médií v rozsahu teplôt od -196°C do +600°C. Dvojvrstvový oplet z oceľového drôtu zaisťuje stabilitu pri vysokom tlaku, zatiaľ čo presné zváranie zabraňuje úniku pary; produkt je široko používaný v priemyselných kotloch a parných systémoch elektrární, čím zabezpečuje spoľahlivý a odolný výkon.

Q3: Ponúka JIDONGDA zákazkovú výrobu kovových hadíc?

Odpoveď: Áno, ponúkame celý rad služieb zákazkového dizajnu a výroby. Dĺžku hadice, počet vrstiev opletu, typy koncoviek a dizajn produktu je možné prispôsobiť špecifickým usporiadaniam potrubia, ako aj požiadavkám na tlak, teplotu a médiá. Využitím vlastných výrobných zariadení a tímu kvalifikovaných inžinierov poskytujeme komplexné riešenia navrhnuté tak, aby spĺňali všetky inštalačné a prevádzkové požiadavky pre širokú škálu zložitých priemyselných projektov.
