Opletená kovová hadica z nehrdzavejúcej ocele

Tradičné pevné potrubie je náchylné na praskanie, uvoľnené spojenia a netesnosti spôsobené vibráciami zariadenia, viacosovým posunom alebo tepelnou deformáciou. Spojením flexibility, mechanickej ochrany a spoľahlivého tesnenia slúžia kovové opletené hadice JIDONGDA z nehrdzavejúcej ocele ako vynikajúca alternatíva k pevnému potrubiu. Ich dvojvrstvová ochranná štruktúra – s vnútornou vlnitou rúrkou na prispôsobenie sa deformácii a vonkajším opletením pre zvýšenú ochranu – absorbuje prevádzkové zaťaženie a kompenzuje posun potrubia. Tieto hadice si dlhodobo zachovávajú integritu tesnenia a stabilitu výkonu, a to aj v podmienkach extrémnych teplôt a kolísaní tlaku. Široko sa používajú na pripojenie systémov transportu tekutín spojených s rotačnými zariadeniami (ako sú čerpadlá, kompresory a generátorové súpravy) a sú kľúčovou súčasťou moderných priemyselných hydraulických systémov.

Kľúčové výhody produktu

1. Kompenzácia posunov vo viacerých rovinách

Prispôsobuje axiálne, bočné a uhlové posuny; zmierňuje namáhanie potrubia spôsobené prevádzkou zariadenia a tepelnou rozťažnosťou/zmršťovaním, čím zabraňuje prasknutiu potrubia a uvoľneniu spojenia.

2. Účinné tlmenie vibrácií a ochrana

Účinne absorbuje a izoluje vibrácie z rotujúcich zariadení (ako sú čerpadlá a kompresory), čím zabraňuje prenosu na susedné komponenty a potrubia, čo výrazne znižuje poruchovosť zariadenia.

3. Ultra široký teplotný rozsah

Odoláva teplotám od -196°C do +450°C, čím spĺňa prevádzkové požiadavky pre extrémne podmienky, ako je transport kryogénnej kvapaliny, vysokoteplotná cirkulácia pary a prenos horúcich priemyselných médií.

4. Vynikajúca odolnosť proti korózii

Vyrobené z nehrdzavejúcej ocele SS304 alebo SS316L, ktorá zaisťuje odolnosť voči oxidácii, kyselinám, zásadám a abrazívnemu opotrebovaniu; poskytuje dlhodobú stabilitu v agresívnom prostredí (napr. námorný a chemický priemysel) a zaručuje predĺženú životnosť.

5. Kompaktnosť, flexibilita a jednoduchá inštalácia

Ľahký a poddajný materiál umožňuje smerovanie v stiesnených alebo zložitých priestoroch zariadenia; to zjednodušuje inštaláciu a skracuje čas projektu.

6. Prispôsobiteľné špecifikácie a typy pripojenia

Podporuje rôzne možnosti pripojenia, vrátane závitov BSP a NPT, prírub ANSI/DIN, rýchlospojok a zvarových koncov; priemer, dĺžka a konfigurácia opletenia (jednovrstvová alebo dvojvrstvová) môžu byť prispôsobené špecifickým prevádzkovým podmienkam.

Prísne testovanie výkonu a kontrola kvality

1. Testovacie štandardy

Opletené kovové hadice z nehrdzavejúcej ocele sú vyrábané a testované v prísnom súlade s bezpečnostnými normami pre priemyselné potrubia EN ISO 10380 a ASME B31.3; spĺňajú medzinárodné technické požiadavky týkajúce sa bezpečnosti, flexibility a tlmenia vibrácií pre priemyselné zariadenia.

2. Simulované prevádzkové podmienky

Vykonávajú sa komplexné testy pokrývajúce štandardné aj extrémne priemyselné prevádzkové podmienky, vrátane predĺženého dynamického vibračného zaťaženia, simulácie viacsmerných posunov, cyklického tlakového testovania pri 25 baroch a tepelných cyklov v rozsahu od -196 °C do +450 °C.

3. Výsledky kľúčových testov

- Impulzný únavový test: Simulovaná prevádzka presahujúca 250 000 cyklov; udržiavala stabilnú pružnosť a tesnosť pri dlhotrvajúcich vibráciách a kolísaní tlaku, bez známok degradácie alebo zlyhania.

- Test pevnosti spojenia: Armatúry úspešne prešli testami roztrhnutia a mechanického zaťaženia, čím sa zaistila spoľahlivosť spojenia a tesnenie bez úniku, čo výrazne znižuje potrebu budúcej údržby.

- Test štrukturálnej stability: Po predĺženom tepelnom cyklovaní a testovaní vibráciami/šokmi si opletená vrstva a vlnitá vnútorná trubica zachovali svoju štrukturálnu integritu bez deformácie alebo poškodenia, čo preukázalo vynikajúcu únavovú pevnosť.

Praktický príklad aplikácie

Prípad 1: Aplikácia v hydraulickom systéme stroja na plynulé liatie (CCM) v metalurgickom závode

Veľký domáci hutnícky podnik pôvodne používal v hydraulickom systéme svojho stroja na plynulé odlievanie pevné medené potrubie. Dlhotrvajúce vibrácie zariadenia a časté ohýbanie potrubia viedli k skrúteniu a netesnostiam, čo viedlo k častým odstávkam údržby a vysokým prevádzkovým nákladom. Po prechode na nerezové opletené kovové hadice JIDONGDA – schopné odolať prevádzkovému tlaku 8 MPa s minimálnym polomerom ohybu iba trojnásobkom priemeru rúry – boli problémy s netesnosťou a prasknutím úplne odstránené. Poruchovosť zariadenia klesla o 90 % a náklady na údržbu na jednotku sa znížili o 40 %, čím sa zabezpečila nepretržitá a stabilná prevádzka hydraulického systému.

Príklad praktického použitia č. 2: Projekt potrubia na plošine na mori

Inžinierska spoločnosť z juhovýchodnej Ázie, ktorá sa špecializuje na projekty na mori, potrebovala potrubie na dodávku energie a pracovných kvapalín na pobrežnú platformu. Potrubia museli odolať drsným prevádzkovým podmienkam vrátane korózie soľnou hmlou, vibráciám spôsobeným vetrom a vlnami a teplotným výkyvom. JIDONGDA dodala na mieru navrhnuté hadice s opletením z nehrdzavejúcej ocele SS316L a ochranným vonkajším plášťom. Po troch rokoch nepretržitej prevádzky na mori nevykazovali hadice žiadne známky korózie, netesnosti alebo poškodenia konštrukcie. Úspešne odolali agresívnemu morskému prostrediu, zabezpečili bezpečnú a stabilnú prevádzku potrubného systému platformy a umožnili klientovi výrazne znížiť náklady na výmenu zariadení a údržbu.

Kľúčové oblasti použitia

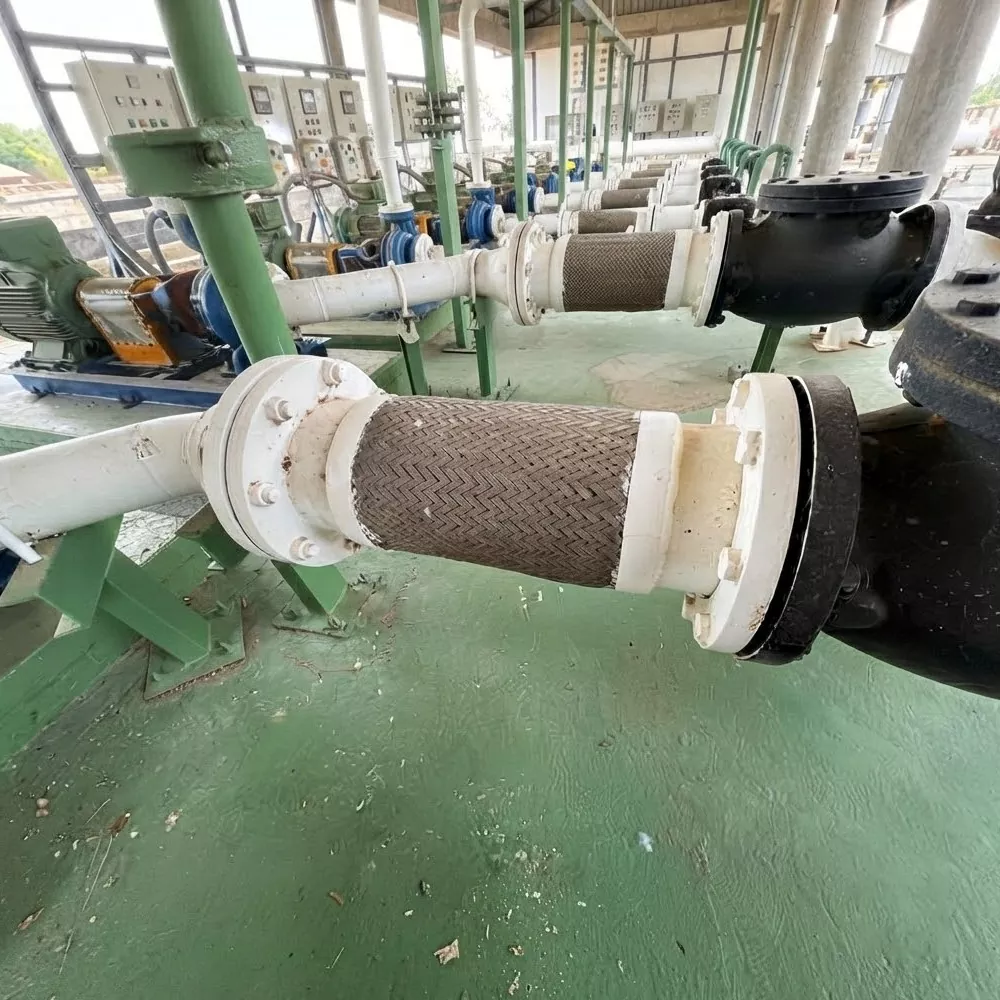

1. Priemyselné zariadenia: priemyselné čerpadlá, kompresory, generátorové agregáty, automatizované výrobné linky

2. Energetický sektor: zariadenia na výrobu obnoviteľnej energie, systémy tepelnej energie, systémy transportu kryogénnych tekutín

3. Námorné vybavenie: lodné motory, lodné potrubné systémy, pomocné vybavenie námorných plošín

4. Všeobecný priemysel: parné a HVAC systémy, presné výrobné zariadenia, systémy na prepravu chemických tekutín

Podrobné technické špecifikácie

Výhody značky a servisu

JIDONGDA pletená kovová hadica z nehrdzavejúcej ocele je špecializovaný podnik, ktorý integruje výskum a vývoj, výrobu a predaj flexibilných hadíc z nehrdzavejúcej ocele. Používame vyspelé výrobné procesy – vrátane tvarovania, opletenia a zvárania – a prísne dodržiavame výrobné normy, čím zaisťujeme, že naše produkty spĺňajú medzinárodné priemyselné normy. Vďaka dlhoročným skúsenostiam so spoluprácou s globálnymi výrobcami zariadení, inžinierskymi dodávateľmi a poskytovateľmi priemyselnej údržby vyvážame naše produkty do Severnej a Latinskej Ameriky, Európy a Ázie. Ponúkame OEM služby a zákazkové konštrukčné riešenia s rýchlymi časmi obrátky, spolu s profesionálnou technickou podporou pre inštaláciu a prevádzku, dodávame cenovo výhodné riešenia priemyselných hadíc klientom po celom svete.

Často kladené otázky

Otázka 1: Môžu JIDONGDA opletené kovové hadice z nehrdzavejúcej ocele kompenzovať viacrozmerný posun potrubia?

Naše produkty sú špeciálne navrhnuté tak, aby zvládli trojrozmernú deformáciu potrubia. Hadice presne kompenzujú axiálne, bočné a uhlové posuny spôsobené prevádzkou zariadenia a teplotnými výkyvmi, pričom zachovávajú štrukturálnu integritu a tesnosť.

Otázka 2: Aký je rozdiel medzi materiálmi hadíc SS304 a SS316L a ktorý z nich si mám vybrať?

A2: SS304 ponúka optimálnu rovnováhu medzi cenou a výkonom spolu s dobrou odolnosťou voči oxidácii, vďaka čomu je vhodný pre štandardné priemyselné aplikácie zahŕňajúce paru, čistenú vodu a všeobecné priemyselné plyny. SS316L ponúka vynikajúcu odolnosť voči kyslej a alkalickej korózii, ako aj zvýšenú húževnatosť pri nízkych teplotách, vďaka čomu je ideálny pre náročné aplikácie, ako je námorné prostredie, chemické spracovanie a manipulácia s kryogénnymi kvapalinami; výber materiálu je možné prispôsobiť špecifickým prevádzkovým podmienkam a povahe média.

Q3: Ponúka JIDONGDA hadice na mieru?

A3: Áno. Špecifikácie, ako je priemer a dĺžka hadice, vrstvy opletenia a typy koncových spojení a ochranných krytov, je možné prispôsobiť požiadavkám klienta. Náš technický tím je pripravený vyvinúť riešenia na mieru na základe špecifických prevádzkových podmienok a parametrov zariadení; spracovávame aj výrobné zákazky na základe vlastných špecifikácií.
