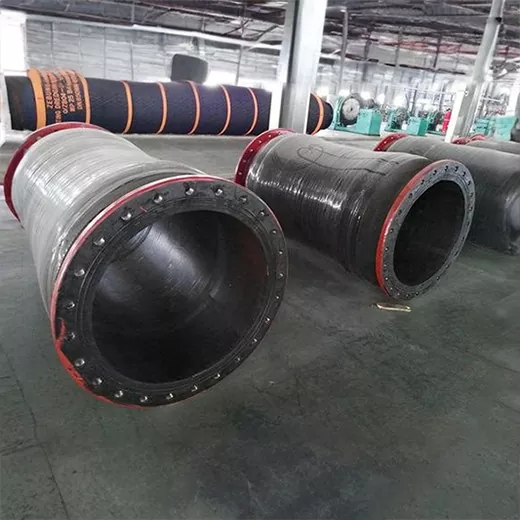

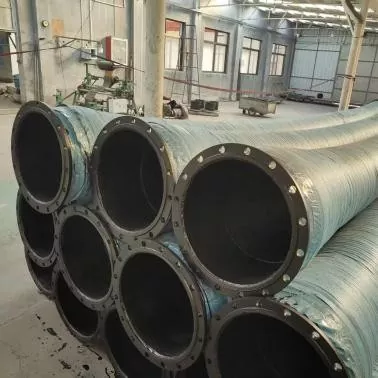

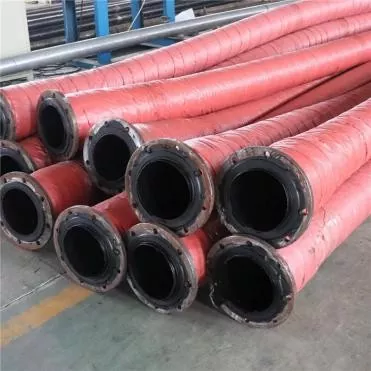

Hadica na kal s veľkým priemerom

Hadica kalu JIDONGDA s veľkým priemerom Tailings je špeciálne navrhnutá pre komplexnú diaľkovú prepravu materiálu s vysokým prietokom v baniach. V porovnaní s tradičnými oceľovými rúrami je hadica flexibilnejšia, odolnejšia voči nárazom, výrazne znižuje vibrácie potrubia a zjednodušuje inštaláciu na mieste.

Použiteľné scenáre zahŕňajú vypúšťanie kalu v závodoch na spracovanie nerastov, plnenie hrádzí hlušiny, zásypy podzemných baní, prepravu bagrovaného bahna, nakladanie a vykladanie prístavného minerálneho prášku a prepravu rôznych priemyselných zmesí tuhá látka-kvapalina. Využitím prispôsobených výrobných kapacít našej miestnej továrne môžeme poskytnúť komplexné potrubné riešenia pre ťažobné spoločnosti a inžinierskych dodávateľov na celom svete.

Štruktúra produktu a materiály

Hadica kalu s veľkým priemerom: Každá vrstva je integrálne tvarovaná pri vysokej teplote a vulkanizovaná, čím sa eliminuje riziko delaminácie. Je kompatibilný s rôznymi čerpacími zariadeniami a je dodávaný s viacerými konektormi:

1. Vnútorná gumená vrstva: Prírodný kaučuk odolný proti opotrebeniu / Syntetický kaučuk odolný proti opotrebeniu (voliteľné NR/SBR/PU; PU podšívka je vhodná pre hlušinu s vysokým obsahom oxidu kremičitého, ponúka optimálnu odolnosť proti opotrebeniu)

2. Výstužná vrstva: Viacvrstvový záves z vysokopevnostných vlákien + špirálová kostra z oceľového drôtu, rovnomerne rozdeľujúca tlak, zabraňujúca kolapsu v podmienkach negatívneho tlaku

3. Vonkajšia gumová vrstva: Syntetická guma odolná voči poveternostným vplyvom, ozónu a UV žiareniu, odolná voči vonkajšiemu prostrediu a chemickej korózii v banských oblastiach

4. Voliteľné konektory: Štandardné príruby, rýchlospojky a na mieru vyrobené kovové koncovky podľa výkresov

Testovanie výkonu a kontrola kvality

1. Test odolnosti proti opotrebeniu: 72 hodín nepretržitého opotrebenia s maltou z kremenného piesku, strata hmotnosti ≤ 0,05 g

2. Trhací tlak: Trhací tlak dosahuje 3-4-násobok pracovného tlaku a je schopný odolať okamžitým tlakovým nárazom

3. Pulzná únava: 20 10 000 tlakových cyklov bez praskania, delaminácie alebo deformácie

4. Výkon v ohybe: Žiadne zlomenie alebo delaminácia pri minimálnom polomere ohybu

5. Odolnosť voči médiám: Stabilná prevádzka v kyslom a alkalickom kalovom prostredí (pH 2–12)

Tabuľka parametrov modelu a špecifikácie

Hlavné výhody

1. Odolné voči opotrebovaniu a dlhá životnosť: Exkluzívne zloženie vnútornej gumy odolné voči opotrebovaniu výrazne znižuje stratu erózie tvrdými časticami, vhodné pre kaly s vysokým obsahom piesku, ako je kremeň, železná ruda a medená ruda.

2. Veľký priemer a vysoký prietok: Pokrýva všetky veľkosti od DN100 do DN1200, vhodné pre systémy vypúšťania hlušiny vo veľkom meradle, čím sa zlepšuje účinnosť dopravy a znižuje sa spotreba energie na čerpanie.

3. Potrubie odolné voči nárazom a výbuchu: Viacvrstvová kompozitná vystužená konštrukcia tlmí kolísanie tlaku, čím eliminuje bezpečnostné riziká prasknutia potrubia spôsobeného upchatím alebo spustením/vypnutím.

4. Jednoduchá inštalácia a nízke náklady na údržbu: Výrazne ľahšie ako oceľové rúry, ľahko sa pokladajú a premiestňujú, čím sa skracujú prestoje na údržbu.

5. Vynikajúca odolnosť proti korózii a poveternostným vplyvom: Vonkajšia gumová vrstva odoláva slnku, dažďu a koróznej hmle v banských oblastiach, čím zaisťuje stabilný výkon počas celoročnej vonkajšej prevádzky. 6. Služba prispôsobenia celej špecifikácie

Továreň podporuje prispôsobenie dĺžky, priemeru, menovitého tlaku, štýlu konektora a odolnosti obloženia proti opotrebeniu tak, aby zodpovedali rôznym špeciálnym požiadavkám projektu.

Prípady skutočného inžinierstva

Prípad 1: Projekt diaľkovej prepravy hlušiny z železnej bane Vnútorného Mongolska

1. Prehľad projektu: Denná spracovateľská kapacita 8000 ton surovej rudy, obsah sušiny 42%, stredný prevažne vysokotvrdý kremeň, prepravná vzdialenosť 3,5 km, pracovný tlak 2,8 MPa, neutrálna kaša.

2. Nosné riešenie: JIDONGDA DN200 PU-lemovaná špirálová hadica z oceľového drôtu, 6m/12m štandardné profily, prírubové pripojenie.

3. Výkonové výsledky: Vibrácie a hluk sa znížili o 60 % po výmene pôvodných oceľových rúrok; nepretržitá stabilná prevádzka po dobu 36 mesiacov bez výmeny; ročné náklady na údržbu klesli o 85 %; nedošlo k prasknutiu potrubia ani k netesnostiam.

Prípadová štúdia 2: Zásypový systém medených baní v Peruánskej vysočine

1. Prehľad projektu: Baňa vo vysokej nadmorskej výške vo výške 4500 metrov, využívajúca podtlakové odsávanie kalu z medenej trosky s obsahom piesku 45%, v nízkoteplotnom prostredí s vysokým UV žiarením.

2. Podporné riešenie: Na mieru navrhnutá dvojvrstvová hadica vystužená oceľovým drôtom odolná voči nízkym teplotám s kvalifikáciou na dodržiavanie exportu.

3. Výkon: Podtlakový výkon proti splošteniu sa zlepšil 3-krát; bez kolapsu počas odsávania; stabilný ročný prietok nad 98 %; celkové prevádzkové náklady potrubia sa znížili o 73 %.

Použiteľné scenáre

1. Hlušinové prepravné potrubia v povrchových/podzemných baniach

2. Hlavné a vedľajšie potrubia na vypúšťanie kalu v závodoch na spracovanie nerastov

3. Suché a mokré zásypy odkalísk a projektov vypúšťania hlušiny

4. Diaľková preprava bahna na riečne a pobrežné bagrovanie

5. Potrubie na nakladanie a vykladanie kalu pre voľne ložené minerálne prášky

6. Preprava rôznych priemyselných zmesí tuhých a kvapalných látok

FAQ

Q1. Aký materiál obloženia by sa mal zvoliť pre kremennú hlušinu s vysokou abráziou?

A. Pre hlušinu s vysokým podielom tvrdých častíc, ako je kremeň a žula, je preferovanou voľbou PU polyuretánová výstelka. Pri štandardnom 72-hodinovom teste odolnosti proti oderu je opotrebovanie výrazne nižšie ako u gumy NR a SBR a životnosť sa môže pri rovnakých pracovných podmienkach zvýšiť 2-3 krát. Technický tím dokáže prispôsobiť optimálne zloženie výstelky na základe zloženia častíc kalu a hodnoty pH.

Q2. Môže JIDONGDA prispôsobiť priemery, dĺžky a tlakové hodnoty rúr pre špeciálne banské projekty?

Odpoveď: Áno, naša továreň poskytuje plnorozmerné prispôsobenie. Podporujeme neštandardné dĺžky, plné priemery od DN100 do DN1200 a viacnásobné pracovné tlaky od 1,0 do 10MPa. Príruby, rýchlospojky a kovové koncovky je možné prispôsobiť podľa konštrukčných výkresov. Po poskytnutí parametrov projektu poskytneme riešenie a cenovú ponuku do 24 hodín.

Q3. Aká je záručná doba na kalovú hadicu s veľkým priemerom JIDONGDA a aká popredajná podpora je zahrnutá?

A. Štandardné produkty majú 12-mesačnú záruku od dátumu odoslania. Poškodenie spôsobené chybami v surovinách alebo procesmi za normálnych prevádzkových podmienok bude bezplatne nahradené v rámci záručnej doby. Profesionálni inžinieri ťažobných potrubí poskytujú diaľkové vedenie pre kladenie, inštaláciu a bežnú údržbu; pre rozsiahle banské projekty je možné dohodnúť technické služby na mieste.
