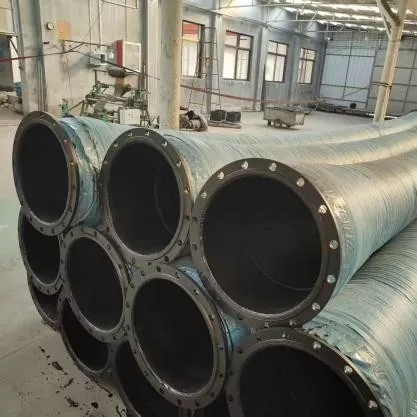

Gumová hadica s veľkým priemerom vystužená špirálou z oceľového drôtu

Špirálovo vystužená gumová hadica s veľkým priemerom z oceľového drôtu JIDONGDA je navrhnutá pre náročné aplikácie vyznačujúce sa vysokým tlakom, vysokými prietokmi a značným nárazovým zaťažením. Jeho konštrukcia sa vyznačuje viacvrstvovou výstužnou štruktúrou vyrobenou z vysokopevnostného oceľového drôtu v kombinácii s vysokovýkonnou kompozitnou gumou; všetky komponenty sú tvorené jediným procesom vysokoteplotnej vulkanizácie. To zaisťuje stabilný a odolný výkon v náročných prostrediach, ako sú bane, pobrežné oblasti a staveniská pod holým nebom.

Gumová hadica s veľkým priemerom vystužená špirálou z oceľového drôtu kombinuje vynikajúcu flexibilitu s vysokou nosnosťou. Absorbuje vibrácie zariadenia, kompenzuje nesúosovosť inštalácie a tepelnú rozťažnosť alebo kontrakciu a odoláva konštantným vnútorným tlakovým rázom, ako aj vonkajším vplyvom. V porovnaní so štandardnými gumenými hadicami vystuženými tkaninou ponúka tento produkt významné výhody: odolnosť proti vákuovému zrúteniu, rozmerovú stálosť (odolnosť proti rozťahovaniu) a vysokú odolnosť proti opotrebovaniu. To z neho robí kritickú súčasť veľkých priemyselných potrubí určených na prepravu kalu a sypkých materiálov na veľké vzdialenosti.

Viacvrstvová štruktúra a kľúčové výhody

1. Vnútorná pracovná vrstva odolná voči opotrebovaniu

Hladká vnútorná vrstva je vyrobená zo zmesi vysoko odolného prírodného a syntetického kaučuku, čo minimalizuje odpor prúdenia. Odoláva erózii a oderu od častíc piesku a štrku, čím spomaľuje opotrebovanie vnútornej steny pri kontakte s materiálmi, ako sú minerálne rudy, morské bahno a usadeniny popola.

2. Výstužná vrstva špirálového oceľového drôtu

Viaceré pramene vysokopevnostného oceľového drôtu sú špirálovito navinuté pod pevným uhlom a tvoria primárnu nosnú konštrukciu, ktorá plní štyri kľúčové funkcie:

- Zvyšuje menovitý tlak

- Zaisťuje vysokú odolnosť voči negatívnemu tlaku, zabraňuje kolapsu počas sacích operácií

- Obmedzuje radiálnu expanziu tela hadice pod tlakom

- Zvyšuje celkovú štrukturálnu stabilitu a odolnosť proti nárazu

3. Medzivrstva vyrovnávacej pamäte

Elastická gumová vrstva umiestnená medzi výstužnou vrstvou a vonkajším gumeným krytom; rozptyľuje vplyv okamžitých tlakových rázov, znižuje riziko oddeľovania vrstiev a výrazne zlepšuje odolnosť proti únave pri dlhodobom cyklickom čerpaní tekutín.

4. Vonkajšia ochranná vrstva odolná voči poveternostným vplyvom

Upravený vonkajší gumený kryt odolný voči starnutiu, ktorý je navrhnutý tak, aby odolal rôznym vonkajším faktorom: UV degradácii vplyvom prostredia, ozónovému praskaniu v priemyselných zónach, korózii soľným postrekom v pobrežných oblastiach a mechanickému oderu počas zdvíhania a inštalácie.

Kľúčové oblasti použitia

1. Dopravné systémy ťažobného priemyslu: preprava minerálneho kalu, hlušiny, uhoľného kalu a spracovateľských materiálov; vhodné na čerpanie kalov s vysokým obsahom piesku a vákuové operácie.

2. Bagrovanie prístavov a rekultivácia pôdy: používa sa s bagrovacími potrubiami na prepravu morského piesku, riečneho bahna a výplňových materiálov; konfigurácie plávajúceho potrubia dostupné pre operácie na mori.

3. Ropný a plynárenský priemysel: preprava vrtného kalu, priemyselných cirkulujúcich kvapalín a súvisiacich materiálov.

4. Strojárske stroje a čerpacie stanice: potrubné spojenia pre veľké bagre, priemyselné vodné čerpadlá a ťažké zariadenia; tlmenie vibrácií počas prevádzky.

5. Energetické a environmentálne sektory: cirkulácia kalu na odsírenie elektrární, preprava popola/trosky z pecí a potrubia na spracovanie priemyselného odpadu.

6. Hutnícky priemysel: kontinuálna doprava vysoko abrazívnych minerálnych práškov a granulovaných taviacich médií.

Kľúčové vlastnosti produktu

1. Viacvrstvová konštrukcia zo špirálového oceľového drôtu poskytuje vynikajúcu odolnosť voči tlaku a nárazu.

2. Vynikajúca odolnosť voči negatívnemu tlaku; vhodné pre sacie aj výtlačné aplikácie, zabraňuje zrúteniu hadice pod vákuom.

3. Schopnosť výroby veľkého priemeru; nízky odpor tekutín zaisťuje vyššiu efektivitu dopravy.

4. Vysoká flexibilita a kompenzačné schopnosti; absorbuje vibrácie zariadenia a eliminuje koncentrácie napätia v potrubnom systéme.

5. Integrovaná odolnosť proti opotrebovaniu a poveternostným vplyvom; zaisťuje spoľahlivú životnosť v drsnom prostredí, ako sú bane a pobrežné plošiny.

6. Nízke náklady na údržbu; jednoduchá inštalácia, odstránenie a výmena armatúr na mieste minimalizuje prestoje zariadenia.

Vlastné možnosti konfigurácie

1. Vnútorná podšívka z vylepšeného polyuretánu (PU).

2. Špecializovaný dizajn odolný voči opotrebeniu pre čerpanie minerálnych kalov.

3. Tepelne odolná verzia (pre nepretržitú prevádzku pri teplotách nad 120°C).

4. Gumová zmes odolná voči olejom.

5. Antistatický dizajn odolný voči výbuchu.

6. Integrovaný vztlakový systém (plávajúce hadice).

7. Štandardné príruby ANSI, DIN, JIS alebo BS.

8. Univerzálne rýchlospojky.

Konkurenčné výhody

✔ Robustná konštrukcia s viacvrstvovou výstužou so špirálou z oceľového drôtu s vysokou pevnosťou

✔ Vynikajúca odolnosť voči pretlaku a vákuu

✔ Vhodné na použitie v rôznych a náročných priemyselných dopravných aplikáciách

✔ Možnosť výroby vlastných produktov s veľkým priemerom pre extrémne prevádzkové podmienky

✔ Komplexné výrobné služby OEM a ODM

✔ Rozsiahle skúsenosti s dodávkami zariadení pre domáce a medzinárodné inžinierske projekty

Príklad realizácie inžinierskeho projektu

Príklad 1: Projekt rekultivácie pôdy v námornom prístave (juhovýchodná Ázia)

Požiadavky projektu: Na rekultiváciu pôdy bolo potrebné 12 km dlhé námorné potrubie určené na nepretržitú prepravu morského piesku zmiešaného s drvenou škrupinou a štrkom. Plávajúce sacie a výtlačné hadice veľkého priemeru museli odolať pôsobeniu soľnej hmly a pracovať v podmienkach nasávania (podtlak).

Riešenie JIDONGDA: Plávajúce gumové hadice vystužené oceľovým drôtom DN600 s vonkajšou gumovou vrstvou vysoko odolnou voči korózii (námorná kvalita) a prírubami podľa normy DIN.

Prevádzkové výsledky: 24 mesiacov nepretržitej prevádzky bez deformácie hadice (sploštenia) a bez popraskania vonkajšej gumovej vrstvy v dôsledku pôsobenia soľnej hmly. Frekvencia výmeny bola znížená o 70% v porovnaní s bežnými bagrovacími hadicami. Produkty úspešne prešli nezávislými kontrolami kvality pre námorné inžinierske aplikácie a stali sa preferovanou voľbou dodávateľa.

FAQ

Q1: Aký je maximálny podtlak pre oceľovú špirálovú vystuženú gumovú hadicu s veľkým priemerom od spoločnosti JIDONGDA? Sú vhodné na diaľkové sacie operácie pri bagrovaní?

A: Štandardné modely odolávajú podtlaku -0,09 MPa bez deformácie, zatiaľ čo modely vyrobené na mieru so zosilnenou špirálovou štruktúrou môžu pracovať v podmienkach hlbokého vákua až -0,098 MPa. Sú plne vhodné pre sacie a výtlačné operácie, vrátane diaľkového bagrovania a prepravy banskej hlušiny. Pre námornú prepravu na veľké vzdialenosti je možné nainštalovať ďalšie vztlakové prvky.

Otázka 2: Aké možnosti sú dostupné pre manipuláciu s vysokoteplotnými, mastnými alebo horľavými/výbušnými médiami?

Odpoveď: Ponúkajú sa tri typy špecializovaných riešení: konštrukcie odolné voči vysokým teplotám (pre nepretržitú prevádzku nad 120 °C); výrobky z kompozitnej gumy odolnej voči olejom na báze nitrilkaučuku (NBR) na prepravu ropy, hydraulických olejov alebo organických rozpúšťadiel; a antistatické konštrukcie odolné voči výbuchu navrhnuté tak, aby rozptyľovali statickú elektrinu generovanú trením médií (vhodné na manipuláciu s horľavými ropnými produktmi). Pre všetky špecializované produkty sú poskytnuté skúšobné protokoly týkajúce sa materiálových vlastností a výkonnostných charakteristík.

Q3: S ktorými medzinárodnými normami pre spojky sú produkty kompatibilné? Môže továreň JIDONGDA dodať kompletne zmontované jednotky?

Odpoveď: Hadice sú kompatibilné so štyrmi hlavnými normami pre príruby (ANSI, DIN, JIS, BS), ako aj s rôznymi typmi rýchlospojok. Ponúkame komplexné riešenie, ktoré zahŕňa rezanie, lisovanie prírub, montáž monolitickej vulkanizácie a hydrostatické testovanie; hotové výrobky – kompletné s armatúrami – sa dodávajú priamo na miesto, čím sa eliminuje potreba ďalšieho spracovania zákazníkom a znižuje sa riziko netesností na vonkajších spojovacích miestach.
