Štvorvrstvová navinutá hadica z oceľového drôtu

Štvorvrstvová oceľová drôtená hadica JIDONGDA je zosilnená tlaková hadica navrhnutá špeciálne pre ultra-vysokotlakové hydraulické systémy. Na rozdiel od štandardných opletených hadíc určených pre nízke alebo stredné tlaky má tento produkt konštrukciu pozostávajúcu zo štyroch vrstiev oceľového drôtu špirálovito špirálovito v striedavých smeroch. Odoláva vysokotlakovým impulzom, hydraulickým otrasom a dlhotrvajúcim, intenzívnym zaťaženiam pri zachovaní mimoriadnej prevádzkovej stability. Hadica sa používa predovšetkým v zariadeniach, ako sú ťažké stavebné stroje, hutnícke závody, banské zariadenia, systémy námornej techniky a vysokotlakové hydraulické agregáty.

Konštrukcia hadice

1. Vnútorná vrstva odolná voči olejom

Vyrobené z vysoko výkonnej syntetickej gumy NBR; odolné voči oleju, permeácii a korózii z prevádzkového média; vhodné na použitie s rôznymi hydraulickými kvapalinami.

2. Štvorvrstvová špirálová oceľová výstuž

Vysokopevnostný oceľový drôt špirálovito navinutý v striedavých smeroch; výrazne zvyšuje odolnosť proti roztrhnutiu a deformácii, čím zaisťuje spoľahlivý výkon pri ultravysokom tlaku.

3. Nárazníková vrstva

Účinne absorbuje okamžité hydraulické rázy, znižuje únavu konštrukcie a predlžuje životnosť hadice.

4. Ochranná vonkajšia vrstva

Odolné voči oderu, oleju, starnutiu a UV žiareniu; vhodné pre prevádzku v náročných prostrediach, ako sú vonkajšie areály, bane a hutnícke závody.

Kľúčové vlastnosti produktu

1. Ultravysokotlaková prevádzka: Vysoký nominálny pracovný tlak a bezpečnostný faktor výrazne prevyšujúci štandardné hydraulické hadice;

2. Vynikajúca odolnosť voči impulznému a nárazovému zaťaženiu: Vhodné pre náročné aplikácie zahŕňajúce časté kolísanie tlaku;

3. Vysoká štrukturálna stabilita: Žiadne pľuzgiere, deformácia alebo únik počas dlhšej prevádzky s vysokým zaťažením;

4. Dizajn odolný voči únave pre dlhú životnosť: Efektívne znižuje náklady na údržbu a výmenu zariadení;

5. Vysoká prevádzková adaptabilita: Odolná voči olejom, teplotným extrémom (vysokým a nízkym) a starnutiu vplyvom prostredia;

6. Súlad s medzinárodnými bezpečnostnými normami: Kompatibilné s rôznymi high-tech, ultra-vysokotlakovými hydraulickými systémami.

Prispôsobené možnosti

JIDONGDA ponúka riešenia prispôsobené špecifickým prevádzkovým požiadavkám: zosilnená konštrukcia (Typ 4SH) pre ultra vysoký tlak; verzie pre vysokoteplotnú (do 150°C) a nízkoteplotnú (do -40°C) prevádzku; ohňovzdorné vonkajšie kryty; antistatický dizajn; armatúry v súlade s normami SAE, DIN a EN; ultra odolné ochranné vonkajšie vrstvy; a zákazková výroba hadíc.

Aplikácie

Široko používaný v kľúčových sektoroch, ako sú ťažké stavebné stroje, hutnícke a oceliarske zariadenia, banské stroje, priemyselné vysokotlakové hydraulické systémy, námorné a pobrežné zariadenia a špecializované vysokotlakové energetické zariadenia.

Praktické príklady aplikácií

Príklad 1: Modernizácia hydraulického pomocného zariadenia v uhoľných baniach

Vo veľkých domácich uhoľných baniach štandardné hadice často praskali a unikali pod vysokotlakovými impulzmi 42 MPa, čo viedlo k častým prestojom a poruchám zariadení. Frekvencia výmen hadíc klesla o 72 %, čo výrazne zvýšilo prevádzkovú bezpečnosť a produktivitu.

Príklad 2: Vysokoteplotná prevádzka vo valcovni za tepla

Metalurgický závod v provincii Šan-tung prevádzkoval valcovne za tepla pri teplotách presahujúcich 120 °C, čo si vyžadovalo hadice s mimoriadnou odolnosťou voči teplu a tlaku a impulzom. Spoločnosť realizovala na mieru vyrobené, žiaruvzdorné (do 150°C) a ohňovzdorné štvorvrstvové oceľové drôtené hadice JIDONGDA, schopné odolávať dlhodobému tepelnému žiareniu a vysokofrekvenčným tlakovým špičkám. Životnosť týchto produktov sa vyrovnala životnosti dovážaných ekvivalentov, pričom obstarávacie náklady sa znížili o 35 %.

Kľúčové výhody produktu

1. Štvorvrstvová špirálová konštrukcia z oceľového drôtu, zaisťujúca vysokú nosnosť pri ultravysokom tlaku a výnimočnú odolnosť proti roztrhnutiu a impulznému zaťaženiu.

2. Prispôsobiteľné rôznym extrémnym priemyselným podmienkam, ponúkajúce odolnosť voči extrémnym teplotám, oderu a korózii.

3. Odolný dizajn odolný voči únave, výsledkom čoho sú znížené náklady na údržbu zariadenia a zvýšená spoľahlivosť.

4. Kompatibilita s mnohými medzinárodnými normami; podporuje štandardné aj prispôsobené zostavy.

5. Široko používané v špičkových hydraulických systémoch na celom svete, vyznačujúce sa konzistentnou a spoľahlivou kvalitou vhodnou pre exportné trhy.

Často kladené otázky

Q1: Aké sú hlavné rozdiely medzi štvorvrstvovou oceľovou vinutou hadicou a štandardnými opletenými hadicami? Pre aké prevádzkové podmienky sú určené?

A1: Štandardné opletené hadice sú vhodné pre aplikácie s nízkym až stredným tlakom (pod 35 MPa) s malým impulzným zaťažením. Naproti tomu štvorvrstvová špirálovito vinutá hadica JIDONGDA ponúka vynikajúcu štrukturálnu integritu; výrazne prekonáva opletené hadice z hľadiska odolnosti voči tlaku, únavovej pevnosti a odolnosti proti nárazu. Táto hadica je špeciálne navrhnutá pre náročnú prevádzku – zvládanie ultravysokých tlakov (40–80 MPa), vysokofrekvenčné impulzné zaťaženia a intenzívnu nepretržitú prevádzku v banských, hutníckych a námorných zariadeniach – čím zaisťuje zvýšenú bezpečnosť a predĺženú životnosť.

Q2: Môže produkt odolať extrémne vysokým alebo nízkym teplotám? Sú dostupné verzie na mieru?

A2: Štandardný model je navrhnutý pre rozsah prevádzkových teplôt od -40 °C do +100 °C. Ponúkame aj verzie pre vysokoteplotné (do +150°C) a nízkoteplotné (do -40°C) aplikácie, ako aj produkty so špecializovanými vlastnosťami, ako sú vonkajšie vrstvy odolné voči ohňu, antistatické alebo vysoko odolné voči oderu. Vďaka tomu sú vhodné na použitie v extrémnom chlade, vysokej teplote, výbušnom prostredí a podmienkach s abrazívnymi prvkami.

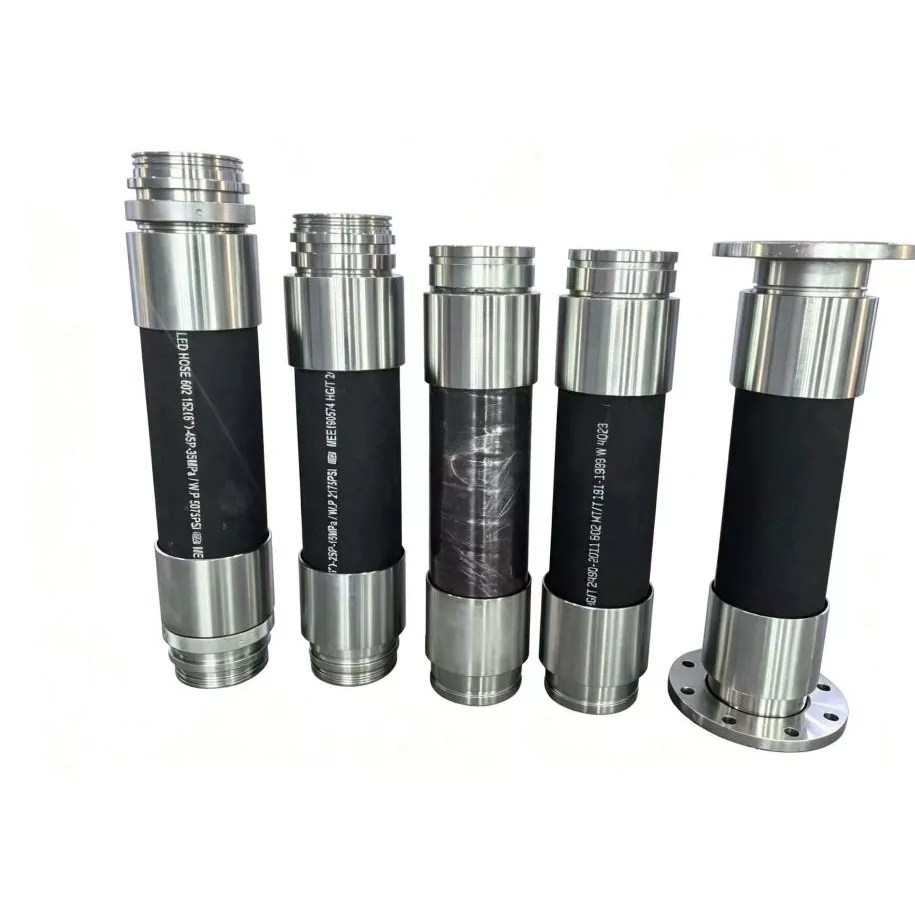

Q3: Je možné objednať vlastné hadicové zostavy? Sú armatúry kompatibilné s bežnými medzinárodnými normami?

A3: Poskytujeme komplexné služby pre výrobu hadicových zostáv kompatibilných s armatúrami, ktoré spĺňajú medzinárodné normy SAE, DIN a EN. Dĺžku, uhly ohybu a typy kovania je možné prispôsobiť tak, aby vyhovovali konkrétnemu usporiadaniu zariadenia. Všetky hotové výrobky prechádzajú vysokotlakovým testovaním, aby sa zabezpečil výkon bez úniku a vynikajúca integrita tesnenia v podmienkach ultravysokého tlaku.
