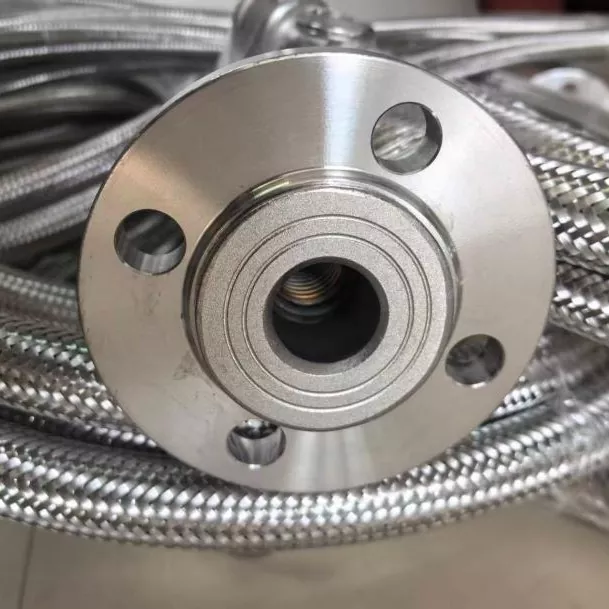

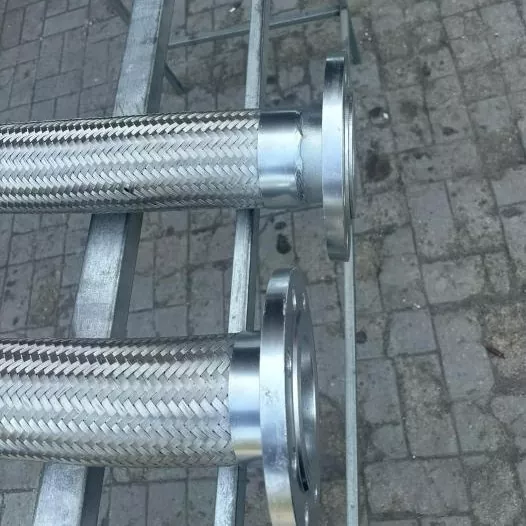

Vlnitá flexibilná kovová hadica

Séria vlnitých flexibilných kovových hadíc JIDONGDA je postavená na tenkostennom vlnovci z nehrdzavejúcej ocele. Jeho jedinečná vlnitá štruktúra poskytuje flexibilitu v axiálnom aj laterálnom smere, pričom si zachováva prirodzené výhody kovu: odolnosť voči vysokým teplotám, tlaku a korózii. Okrem samotného transportu pracovného média spočíva kľúčová hodnota produktu v jeho schopnosti kompenzovať tepelnú rozťažnosť, izolovať mechanické vibrácie a korigovať montážne odchýlky. Slúži ako základná bezpečnostná súčasť, ktorá umožňuje flexibilné spojenia v rámci pevných priemyselných potrubných systémov a je navrhnutá pre nepretržitú a náročnú prevádzku.

Vlastnosti dizajnu produktu

JIDONGDA využíva bezšvíkovú technológiu tvarovania, ktorá zaisťuje štrukturálnu stabilitu a vynikajúcu tesnosť. Zostava jadra pozostáva zo štyroch vrstiev s možnosťami prispôsobenia výstuže:

1. Vlnitý prvok

Vyrobené z jedného plechu nehrdzavejúcej ocele (trieda 304 alebo 316L), eliminuje riziká spojené so zvarovými švami a výrazne zvyšuje flexibilitu hadice a kompatibilitu s rôznymi médiami.

2. Výstužná vrstva (kovový oplet)

Vonkajší plášť z drôteného pletiva (nehrdzavejúca oceľ), ktorý účinne obmedzuje predĺženie, rozdeľuje tlakové zaťaženie a zvyšuje celkovú odolnosť voči tlaku.

3. Ukončite systém pripojenia

Podporuje rôzne typy pripojení – prírubové, závitové, kompresné fitingy a zvárané spoje – umožňujúce integráciu do širokej škály potrubných systémov.

4. Voliteľná ochranná vrstva

Pre náročné prevádzkové podmienky (napr. morské prostredie, manipulácia s agresívnymi látkami alebo aplikácie pri vysokých teplotách) sú k dispozícii špeciálne možnosti ochrannej výstuže.

Kľúčové oblasti použitia

Vlnitá flexibilná kovová hadica sa prispôsobuje rôznym scenárom priemyselného potrubia a ponúka vysokú všestrannosť a praktickosť:

1. Systémy kompenzácie vibrácií priemyselných potrubí: Absorbuje tepelnú rozťažnosť a kontrakciu a zároveň tlmí vibrácie zariadenia počas prevádzky;

2. Petrochemický priemysel: Vhodné na prepravu korozívnych médií a poskytovanie flexibilných spojení v procesnom potrubí;

3. Systémy na výrobu energie: Používajú sa na zníženie a kompenzáciu vibrácií v kotloch, výmenníkoch tepla a chladiacich cirkulačných potrubiach;

4. Námorné inžinierstvo: Izoluje vibrácie v lodnom potrubí a odoláva korózii zo soľnej hmly v morskom prostredí;

5. Vysokoteplotné metalurgické zariadenia: Vhodné pre vysokoteplotné pece a potrubné spoje vystavené striedaniu vysokých a nízkych teplôt;

6. Budovanie systémov HVAC: Poskytuje flexibilné spojenia v systémoch HVAC, čím sa znižuje vibrácie potrubia a hluk.

Praktické príklady aplikácií

Príklad 1: Projekt vysokoteplotného technologického potrubia v pobrežnej ropnej rafinérii

Pobrežná ropná rafinéria čelila problémom s častým tepelným posunom a netesnosťami prírubového spojenia vo vysokoteplotnom olejovom a plynovom potrubí spôsobenom dlhodobými výkyvmi teploty. Projekt využíva vlnitú ohybnú kovovú hadicu z nehrdzavejúcej ocele JIDONGDA 316L, ktorá účinne kompenzuje tepelnú deformáciu a odoláva sulfidovej korózii. Systém fungoval nepretržite päť rokov bez únikov, čím sa výrazne znížila frekvencia odstávok údržby a zvýšila sa stabilita výrobnej linky.

Príklad 2: Projekt modernizácie potrubia pre veľkú kontajnerovú loď

Chladiace potrubie hlavného motora na zaoceánskej lodi trpelo praskaním stien a zníženou životnosťou v dôsledku neustálych vibrácií. Na vyriešenie tohto problému boli nainštalované na mieru vyrobené vlnité hadice JIDONGDA – s dvojvrstvovým opletením a antikoróznym náterom morskej kvality. Toto riešenie účinne eliminovalo rezonanciu potrubia a zaistilo odolnosť proti korózii proti morskej soľnej hmle, čím sa predĺžila životnosť potrubia z troch rokov na viac ako desať rokov.

Kľúčové vlastnosti produktu

1. Vysoko flexibilný vlnitý dizajn s vynikajúcimi schopnosťami axiálnej a bočnej deformácie, vhodný pre náročné podmienky inštalácie;

2. Výnimočný tepelný odpor, schopný odolať extrémnemu cyklickému tepelnému zaťaženiu;

3. Vysoká odolnosť proti korózii, kompatibilná s prepravou väčšiny priemyselných médií;

4. Účinné tlmenie vibrácií a kompenzácia posunu, čím sa znižuje napätie v potrubnom systéme;

5. Stabilná a odolná konštrukcia, určená na dlhodobú nepretržitú prevádzku v priemyselnom prostredí;

6. Spoľahlivé tesnenie spojov, ktoré výrazne znižuje riziko netesností potrubia.

Vlastné možnosti konfigurácie

Prispôsobiteľné špecifickým prevádzkovým podmienkam: konštrukcia z nerezovej ocele 316L, dvojvrstvové zosilnené opletenie, antistatický dizajn, tepelne izolačný plášť, rôzne typy pripojenia, antikorózny náter na morskú triedu, verzie pre ultra vysoké teploty (nad 600 °C) a vákuovo vystužené konštrukcie.

Kľúčové výhody produktu

1. Celokovové flexibilné pripojenie, ktoré ponúka výrazne vyššiu spoľahlivosť ako tradičné gumené hadice a odstraňuje problémy súvisiace so starnutím alebo poruchou;

2. Integrované možnosti kompenzácie posunu a tlmenia vibrácií, prispôsobiteľné zložitým podmienkam potrubia;

3. Odoláva extrémnym teplotám a tlakom; vhodné pre širokú škálu aplikácií;

4. vyhovuje hlavným priemyselným normám a je univerzálne použiteľný v rôznych priemyselných odvetviach;

5. Dizajn s vysokým bezpečnostným faktorom zabezpečujúcim stabilnú prevádzku a kontrolované riziko;

6. Globálne široko používané v rôznych scenároch s preukázanými výsledkami v priemyselných aplikáciách.

Často kladené otázky

Q1: Ako si môžem vybrať medzi 304 a 316L vlnitými flexibilnými kovovými hadicami? v čom je rozdiel?

Trieda 316L obsahuje molybdén, ktorý poskytuje zvýšenú odolnosť voči chloridovým iónom, kyselinám, zásadám a sulfidom; je špeciálne navrhnutý pre vysoko korozívne prostredie, ako je morské/pobrežné prostredie alebo chemické spracovateľské závody. JIDONGDA môže poskytnúť presné odporúčania pre výber materiálu na základe špecifického prevádzkového prostredia, teploty a prevádzkových podmienok.

Q2: Môže výrobok odolať vysokým teplotám a vysokému tlaku súčasne?

Odpoveď: Áno, je navrhnutý tak, aby fungoval za súčasných podmienok vysokej teploty a vysokého tlaku; Upozorňujeme však, že prípustný pracovný tlak materiálu klesá so zvyšujúcou sa teplotou. Preto pri použití v prostredí s vysokou teplotou musia byť prevádzkové parametre upravené (znížené) v súlade s normami. Pre extrémne vysoké teploty (nad 600 °C) a vysokotlakové podmienky odporúčame použiť špecializovanú ultravysokoteplotnú verziu JIDONGDA, aby bola zaistená dlhodobá prevádzková bezpečnosť.

Q3: Aká je životnosť produktu a ktoré prvky vyžadujú pravidelnú kontrolu?

Odpoveď: Životnosť závisí od prevádzkových podmienok; Pri použití v štandardných vykurovacích systémoch má výrobok životnosť 10–15 rokov; avšak pre potrubia pripojené k zariadeniu, ktoré generuje vysokofrekvenčné vibrácie, sa odporúča výmena každých 3–5 rokov a každoročné kontroly. Počas plánovaných kontrol by sa mala venovať osobitná pozornosť problémom, ako je opotrebovanie opletenia, deformácia tela hadice, korózia v miestach pripojenia a únik kvapaliny; v prípade zistenia poškodenia je potrebná okamžitá výmena.
